ArcGIS Pro培训教程：导航地图和场景

       在 ArcGIS Pro 中，2D 地图与 3D 场景的导航体验相似。使用探索 探索工具 工具时，许多导航工具的功能均内置在鼠标按钮中。以下步骤将帮助您了解如何分别导航和一起导航 2D 和 3D 数据。

       打开工程

       您将导航新西兰南岛奥拉基/库克山的 2D 和 3D 视图。奥拉基/库克山的高度约 3,700 米，是新西兰最高的山脉。

       启动 ArcGIS Pro 并根据需要进行登录。

警告：

       如果还未下载 ArcGIS Pro 快速入门数据，请参见上面列出的数据要求。

       在起始页的最近工程下方，单击打开其他工程。

注:

       如果已打开工程，单击快速访问工具栏上的打开 打开工程 并进行第 4 步。

       在打开页的打开下方，单击计算机，然后单击浏览 浏览。

       在打开工程对话框中，浏览至 Navigate_maps_and_scenes.aprx 并单击确定。

       该文件会出现在一个同名教程数据文件夹中，例如 C:\ArcGISProQuickstartData\Navigate_maps_and_scenes。

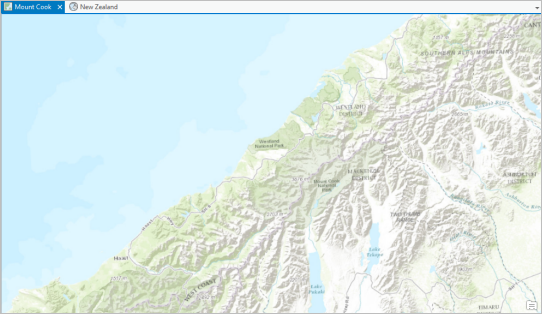

       奥拉基/库克山国家公园地图

       这将打开一个具有地形底图的工程，该底图已放大到新西兰南岛的奥拉基/库克山国家公园。此工程还包含名为 New Zealand 的 3D 场景。

       或者，在内容窗格中，打开 Aoraki/Mount Cook National Park 图层以查看公园边界。

       导航 2D 地图

       您将使用探索 探索工具 工具导航至奥拉基/库克山。此外，您还将缩放到一个指定的地图比例，并创建一个书签。

       在功能区地图选项卡的导航组中，将鼠标悬停在探索工具 探索工具上。

       浏览工具弹出帮助

       弹出图像可显示鼠标按钮导航功能和快捷键。

       将鼠标悬停在地图视图上。使用鼠标滚轮进行缩放。

       在地图视图的左下方，单击比例下拉菜单，然后单击 1:100,000。

       按住鼠标左键并拖动来浏览奥拉基/库克山国家公园地区。

       释放鼠标左键。将鼠标指针移动到地图视图上。

       地图视图的底部将显示鼠标指针当前所指地图位置的 x,y 坐标。

       使用 x,y 坐标指导您导航至奥拉基/库克山，经纬度分别为 170.14E 和 43.60S。带有标签 3676 m 的小黑点表示山顶。平移地图，使山位于地图视图的中央。

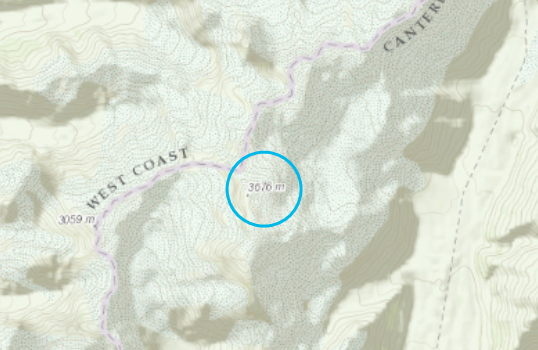

奥拉基/库克山

       要将该视图保存在便于您返回的位置，则需要添加一个书签。

       提示:

       还可以单击定位 查找 并在搜索框中输入 x,y 坐标。如果无法查找到山脉，可以在内容窗格中打开 Aoraki/Mount Cook 图层。

       在功能区地图选项卡的导航组中，单击书签 书签 下拉菜单，并单击新建书签 新建书签。在创建书签对话框中，键入 Aoraki/Mount Cook。单击确定。

       导航 3D 场景

       现在您将在 3D 场景中查看奥拉基/库克山。

       单击 New Zealand 视图选项卡，将 3D 场景激活。

新西兰影像地图

       视图显示的是新西兰影像底图。在当前高度，您无法得知此为 3D 视图。

       在地图选项卡的导航组中单击全图范围 全图范围。

       场景将缩小以在空间中显示地球。

       在地图选项卡的导航组中，单击书签 书签 下拉菜单并单击 Aoraki/Mount Cook。

       场景将放大到奥拉基/库克山。在场景的左下角，地图比例值替换成了高度值。

       或者，在内容窗格中，打开 Aoraki/Mount Cook National Park 图层以查看山峰的位置。

       将鼠标悬停在视图上。按住鼠标滚轮（不要滚动）并上下拖动鼠标指针，以倾斜场景。左右拖动鼠标指针以旋转场景。

       在键盘上，按 N 旋转场景，从而可以向北观看。

       在键盘上，按 P（垂直）以从正上方向下观看场景。

       有关详细的导航提示，请参阅此键盘快捷键的列表。

       链接视图

       可以并排显示地图和场景。也可以将地图和场景链接起来，进行同步导航。

       在地图选项卡的导航组中，单击书签 书签 下拉菜单并单击 Aoraki/Mount Cook。

       右键单击活动 New Zealand 场景选项卡，然后单击新建垂直选项卡组。

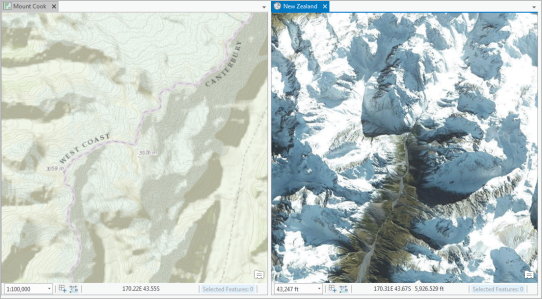

并排显示地图和场景

       随即，地图和场景将并排显示。

       单击功能区上的视图选项卡。在链接组中，单击链接视图 链接视图下拉菜单，然后单击中心和比例 链接中心和比例。

       地图将缩放到与活动的新西兰场景相匹配的范围和比例。地图和场景的视图选项卡标记有图标，以显示其处于链接状态。

       在新西兰场景中，将其缩小以查看整个南岛。

       地图和场景将保持同步。

       提示:

       要断开视图链接，请单击视图选项卡上的链接视图按钮将其取消选择。

       在快速访问工具栏中单击保存 保存 保存工程。
