ArcGIS具有立体效果的晕渲地图制作

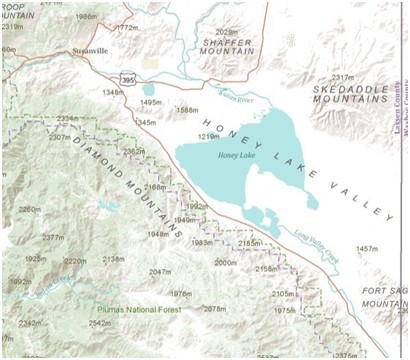

       细心的用户会发现ArcGIS Online上的基础底图除了制图美观、配色协调，还有一个特点那就是具有高低起伏的地形表面，这种立体效果是如何实现的呢？奥妙就在于对数字高程信息（DEM）的充分利用，接下来我们就一同来解析类似晕渲地图的制作方法。

       第一步：获取DEM数据，用户需要根据制图比例尺来选择对应精度的DEM数据，比如说要出全国土壤养分专题图就可以选择90米分辨率的DEM，原则上讲DEM精度越高表面立体效果越好，当然数据量也会更大，免费的DEM数据有ASTER 30米和90米的。另外DEM数据如果是分幅的，需要先进行镶嵌。

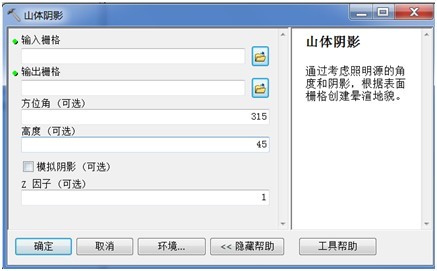

       第二步：山影数据生成，只有DEM还不能实现立体效果，需要对其创建山影效果，使用3D 或Spatail Analyst工具箱中的山体阴影（Hillshade）工具，由DEM生成带有立体效果的栅格数据。该工具的主要参数设置：

       Azimuth（太阳方位角），值域顺时针0~360；

       Altitude(太阳高度角)，值域0~90；

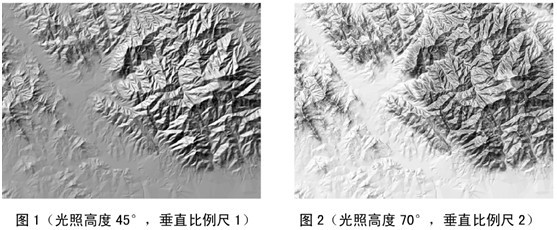

       二者默认值分别为315和45，效果就是北京冬天下午的太阳位置，如果你想要北京夏天正午的日照效果，需要改为225和90）。

        第三步：山影的叠加和渲染，之前制作好的山体阴影栅格数据和DEM加载到图层列表中，放在最底部（叠加顺序应该是：要素图层 + 山影栅格，面状图层需要设置图层的透明度，使得山影可见）。山影的渲染一般是选用黑白过渡的色带，而DEM可以根据制图美观的需要选用合适的彩色色带渲染。

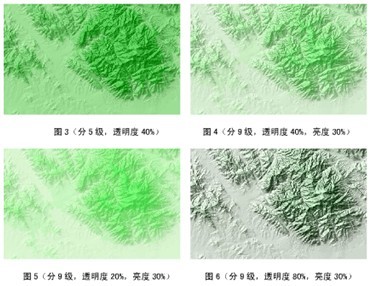

       不同场景下的最佳图面需要在对数据及地形了解的前提下，不断调整参数和试验探索，下图是不同分级和透明度设置效果：

       注：文中部分图片引用自仲佳、王永等人的论文《利用DEM制作晕渲图的方法讨论》
