ArcGIS网络分析扩展模块学习教程4

       在本练习中，将查找可对给定地址处发生的火灾做出最快响应的四个消防站。还将生成消防队员的行进路线和驾车方向。

       注:

       Network Analyst 教程中本练习和其他练习所使用的数据可在 ArcGIS.com 中找到。数据下载完成后，可将其解压缩到所需位置。但是最好将其解压到 C:\arcgis\ArcTutor，因为本教程将此路径视作数据的默认位置。

       准备视图

       步骤:

       如果在 ArcMap 中已打开了 Exercise04.mxd，请直接跳到步骤 6。

       单击开始 > 所有程序 > ArcGIS > ArcMap 10.2 启动 ArcMap。

       在 ArcMap - 启动 对话框中，单击现有地图 > 浏览更多。

       浏览至 C:\ArcGIS\ArcTutor\Network Analyst\Tutorial。

       这是本教程数据的默认安装位置。

       双击 Exercise04.mxd。

       将在 ArcMap 中打开该地图文档。

       启用 ArcGIS Network Analyst 扩展模块。

       单击自定义 > 扩展模块。

       将打开扩展模块 对话框。

       选中 Network Analyst。

       单击关闭。

       如果未显示 Network Analyst 工具条，则需要添加该工具条。

       单击自定义 > 工具条 > Network Analyst。

       Network Analyst 工具条被添加到 ArcMap 中。

Network Analyst 工具条

       如果未显示 Network Analyst 窗口，则需要添加该窗口。

       在 Network Analyst 工具条上，单击 Network Analyst 窗口按钮 Network Analyst 窗口。

       打开可停靠的 Network Analyst 窗口。

Network Analyst 窗口

       可以停靠或取消停靠 Network Analyst 窗口。

       创建最近设施点分析图层

       步骤:

       在 Network Analyst 工具条上，单击 Network Analyst，然后单击新建最近设施点。

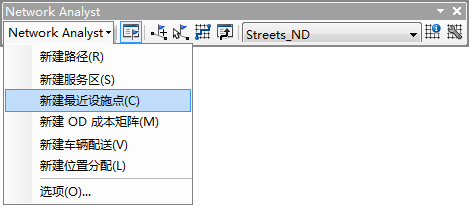

选择“新建最近设施点”

       最近设施点分析图层即被添加到 Network Analyst 窗口中。网络分析类（设施点、事件点、路径、点障碍、线障碍和面障碍）为空。

       具有空类的 Network Analyst 窗口

       分析图层也将被添加到内容列表 窗口中。

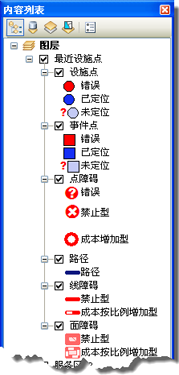

显示在内容列表中的最近设施点分析图层

       添加设施点

       接下来，将从表示消防站的点要素图层加载设施点。

       步骤:

       在 Network Analyst 窗口中，右键单击设施点 (0)，然后单击加载位置。

单击快捷菜单中的“加载位置”

       将打开加载位置 对话框。

       从加载位置下拉列表中选择 FireStations。

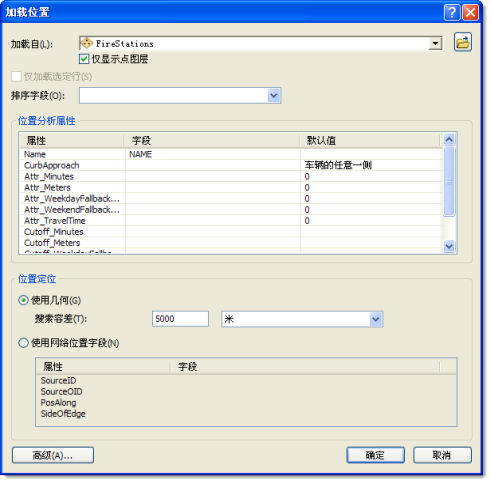

“加载位置”对话框

       单击确定。

       四十三个消防站将作为设施点出现在地图中，并会在 Network Analyst 窗口中列出。

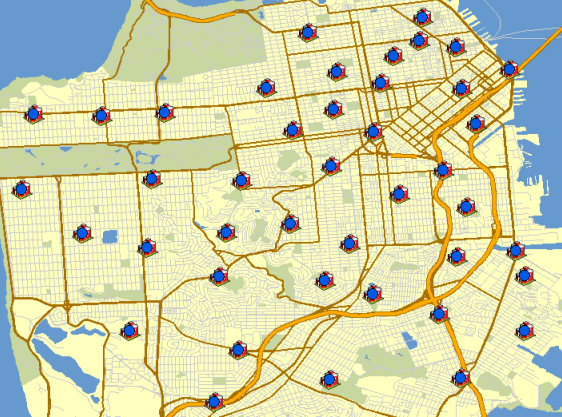

作为事件点加载的消防站地图

       提示:

       将要素图层从内容列表拖放到网络分析类中（如设施点），将其作为打开加载位置 对话框的快捷方式。

       添加一个事件点

       接下来，通过对从紧急呼叫中心获得的某一地址进行地理编码来添加事件点。

       步骤:

       在 Network Analyst 窗口中，右键单击事件点 (0)，然后选择查找地址。

       将打开查找对话框。

       选择选择定位器下拉列表中的 SanFranciscoLocator。

       在街道或交叉点文本框中，输入 1202 Twin Peaks Blvd。

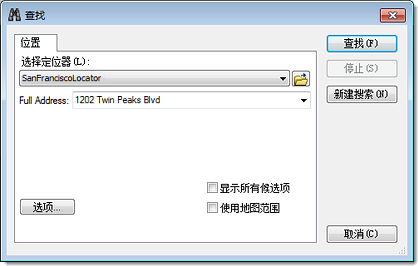

“查找”对话框

       单击查找。

       输入内容所对应的街道地址位置即被找到，并且作为一行内容出现在查找 对话框底部的表中。

       右键单击该行，并选择添加为网络分析对象。

       从而将指定地址作为事件点进行添加，在地图和 Network Analyst 窗口中可以看到该事件点。

“Network Analyst”窗口中的事件点

       关闭查找 对话框。

       设置分析参数

       接下来，将为最近设施点分析指定参数。

       步骤:

       单击 Network Analyst 窗口中的分析图层属性按钮。

单击“图层属性”按钮

       将打开图层属性 对话框。

       单击分析设置选项卡。

       确保将阻抗设置为旅行时间(分钟)。

       取消选中使用时间。

       通过使用时间参数可以指定分析的开始时间或结束时间。在此使用基于交通流量的成本属性并设置时间和日期，便可根据由交通流量引起的动态行驶时间找到最近设施点。但本分析中不使用时间。

       在默认中断值文本框中输入 3。

       ArcGIS 将搜索距离 Twin Peaks Boulevard 火灾现场有三分钟车程的消防站。中断时间之外的所有消防站都将被忽略。

       将要查找的设施点数目增加至 4。

       这样，ArcGIS 最多可搜索距离火灾现场最近的四个消防站。不过，三分钟中断值仍适用；因此，如果在三分钟中断范围内仅有三个消防站，将不对第四个消防站进行查找。

       选择设施点到事件点查看行驶自方向。

       搜索结果将从已被加载为设施点的消防站中得出。这就是模拟消防车从消防站开往火灾现场（事件点）。

       单击交汇点的 U 形转弯下拉箭头，然后选择允许。

       单击输出 Shape 类型下拉箭头，然后选择具有测量值的实际形状。

       取消选中应用等级。

       选中忽略无效的位置。

       在限制框架中，取消选中 RestrictedTurns。

       紧急情况下，消防车不必遵守此交通规则。

在方向框中，确保距离单位设置为英里，选中使用时间属性，且将时间属性设置为旅行时间（分钟）。

       分析设置选项卡应如下图所示：

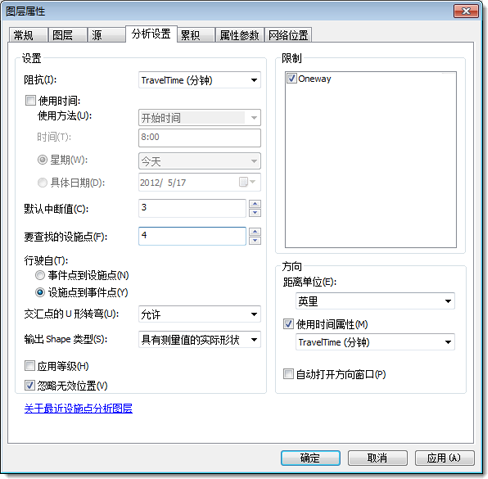

“分析设置”选项卡中的属性

       单击确定。

       识别最近设施点

       步骤:

       在 Network Analyst 工具条上，单击求解按钮 求解。

       路径将会出现在地图视图中，也会出现在 Network Analyst 窗口的路径类中。

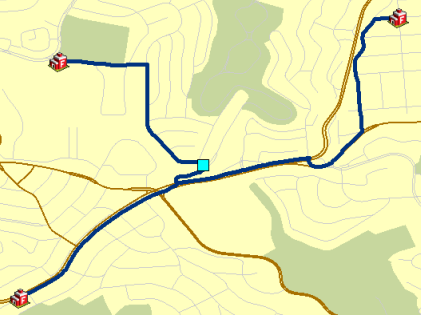

地图视图中的最近设施点

       请注意，已将此分析配置为查找三分钟中断值范围内的四个设施点；然而，只有三个设施点在此中断范围内。

       在 Network Analyst 工具条上，单击指示窗口按钮 方向。

       将打开指示 对话框。

       每个消防站的驾车方向均列于此窗口中。

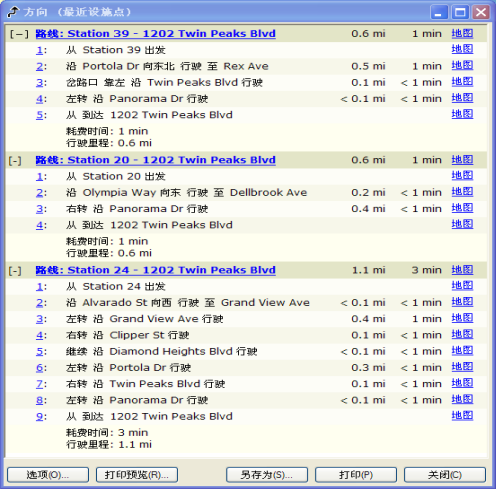

方向窗口

       如果不打算继续做其他练习，请退出 ArcMap。单击否放弃任何更改。

       如果打算继续做其他练习，请按照以下子步骤操作。

       单击文件 > 新建。

       将打开新建文档 对话框。

       单击确定。

       系统提示保存更改时，单击否。
