ArcGIS ArcMap编辑教程-编辑折点和线段

       关于编辑折点和线段

       在上一个练习中，您编辑了整个要素。在本练习中，您将对构成要素的折点和线段进行编辑。您可以使用“编辑”工具双击要素，以对其形状进行编辑。执行此操作时，“编辑”工具指针会由黑色箭头变为白色箭头，指示您可以直接选择折点和修改线段。

       利用“编辑折点”工具条可以快速访问编辑折点时最常用的一些命令。只要“编辑”工具或“拓扑编辑”工具处于激活状态并且您正在编辑要素或拓扑边的折点，“编辑折点”工具条就会显示在屏幕上。此工具条在首次显示时是浮动的，但以后可以停靠在某个位置。

       注:

       本练习需要处于活动状态的 Internet 连接，因为过程中会用到通过 Web 提供的影像。如果您不具备 Internet 连接，或者影像加载速度慢，您仍然可以使用随教程数据一起安装的图像执行本教程。您需要打开内容列表中的 DOQQ 影像(本地) 图层，然后可以关闭世界影像(Web) 图层。

       编辑折点和线段

       您将拖动折点和句柄来编辑一条线的形状，该条线在起于公路、止于河流附近的小路起点上的数字化效果不够理想。

       步骤:

       请确保已停止上一个练习的编辑。

       在内容列表中，单击按绘制顺序列出按钮 按绘制顺序列出。

       右键单击编辑要素数据框名称，然后单击激活使其成为活动数据框。

       单击编辑器 工具条上的编辑器菜单，然后单击开始编辑。

       关闭创建要素 窗口。本练习中不需要使用该窗口。

       导航至踪迹书签。

       单击编辑器 工具条上的编辑工具 编辑工具。

       选择与道路连接的踪迹线（虚线），然后单击编辑器 工具条上的编辑折点按钮 编辑折点。查看要素的草图几何时，会显示编辑折点 工具条，您可以使用该工具条快速访问编辑要素折点和线段时使用的命令。

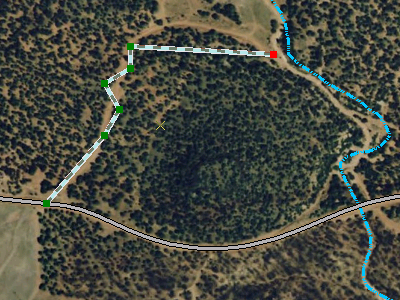

要编辑的踪迹线的折点和线段

       与航空摄影进行比较时，请注意，当线本应弯曲时却显示为直的，而且它还有一些其他折点。您可以轻松地将直线段改成圆弧或贝塞尔曲线，反之亦然，并可删除其他折点。贝塞尔曲线是平滑的，而且在两个端点上都有句柄，可通过移动句柄来更改曲线的方向和陡度。可使用贝塞尔曲线草图构造方法对线进行数字化来创建贝塞尔曲线，也可使用某些编辑命令（例如“高级编辑”工具条上的“平滑”）来创建贝塞尔曲线。

       将鼠标指针移到距离道路最近的线段的中间，您会注意到指针会发生变化以指示您正在处理线段。单击右键并指向更改线段，然后单击圆弧。

       线段会变为弧。单击并拖动弧，然后将其放置在航空摄影中的踪迹上。如果难以将曲线放置在理想位置，您可以按住空格键临时关闭捕捉。

       拖动曲线线段

       单击远离要素的地图以更新其形状，然后双击要素，此操作与使用“编辑折点”相同，可以实现相同的目的。

       单击编辑折点 工具条上的删除折点工具 删除折点工具。“删除折点”工具的外观与白色的“编辑”工具相似，只是旁边有一个减号 (-)。

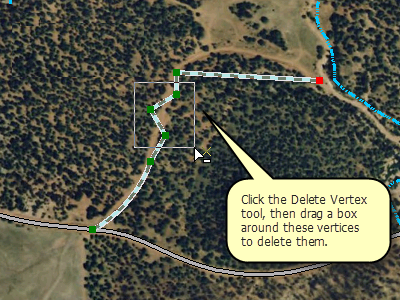

       在三个折点（其中，前一个线段和水平线段构成 z 字形状）周围拖出一个框。这将删除这些折点，因为它们所处的位置不正确且保持该区域内线的形状并不需要它们。

       同时删除多个折点

       单击编辑折点 工具条上的修改草图折点工具 修改草图折点工具（白色的“编辑”工具）。这样，您可以继续处理线段和折点。

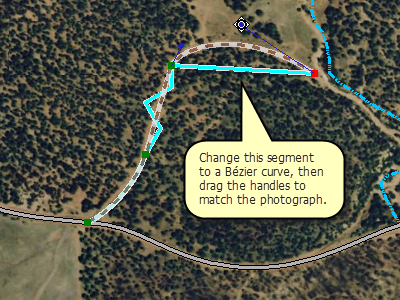

       右键单击最北部的线段，指向更改线段，然后单击贝塞尔。

       将会添加一组新的贝塞尔曲线句柄，线段也会变成 S 形曲线。您可以看到折点和句柄的位置，其显示为蓝色。将鼠标指针停留在绿色折点上，然后停留在蓝色句柄上。您停留的点的类型不同，指针图标也会不同。

       拖动句柄以修整曲线，使其与航空摄影相匹配。

       编辑贝塞尔曲线

       单击地图以更新对形状所做的更改。如果需要进一步优化线的形状，可使用“编辑”工具再次双击，然后修改线段。如果要插入或删除一个折点，请使用编辑折点 工具条上的工具。

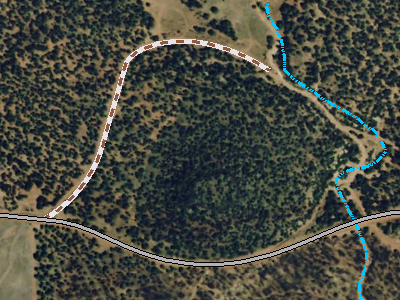

       已编辑的踪迹线

       单击编辑器 工具条上的编辑器菜单，然后单击保存编辑。

       单击编辑器工具条上的编辑器菜单，然后单击停止编辑。

       教程使用完成后关闭 ArcMap。不需要保存地图文档。

       要继续下一个练习，请单击练习 3a：将标注转换为注记。

       您了解了如何将线段更改为不同的类型以及如何编辑折点。
