ArcGlobe三维建筑物标注解决方案

       一、概述

       在ArcGlobe10中三维建筑物图层尚不支持标注显示，而在三维数字城市中往往又有将建筑物屋顶标注名称或高度的需求，所以本文将针对这个问题提出自己解决方案，以变通的方式来达到同样的效果。

       二、主要思路

       由于ArcGlobe10中三维MultiPatch图层本身并不支持动态标注，因此要想进行动态标注只能通过构建标注图层的方法，即从对三维建筑物图层的每个建筑物中提取标注点要素信息，并将这些要素写入新的点图层，然后在ArcGlobe中打开这个点图层的标注功能，利用点图层的标注功能来变通解决建筑物的动态标注的效果。

       三、关键技术

       该解决方案的关键点就是如何从三维MultiPatch图层中提取出标注点的信息，并创建独立的标注点图层。

       A、提取标注点X坐标信息

       标注点的X坐标应该与该模型质心点的X坐标保持一致。因此，为了提取X坐标的信息，可采取ArcToolbox中提供的“Calculate Field”工具，并使用计算表达式来动态计算当前模型质心点的X坐标，并将该坐标值赋给新建的标注点X坐标字段。如下图所示：

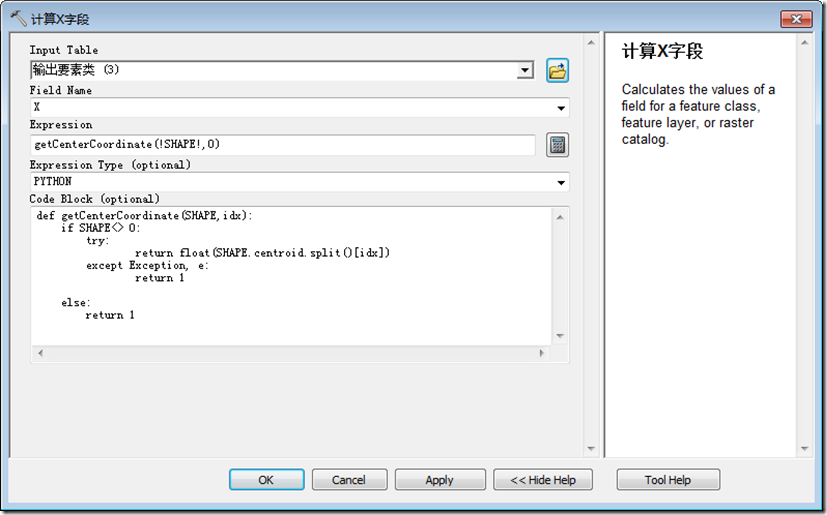

图 1

       B、提取标注点Y坐标信息

       与标注点X坐标的提取原理一样，标注点的Y坐标应该与该模型质心点的Y坐标保持一致。因此，为了提取Y坐标的信息，可采取ArcToolbox中提供的“Calculate Field”工具，并使用计算表达式来动态计算当前模型质心点的Y坐标，并将该坐标值赋给新建的标注点Y坐标字段。如下图所示：

图 2

       C、提取标注点Z坐标信息

       标注点的Z坐标可与该模型的最大高度保持一致。在ArcToolbox中提供了一个专门针对三维模型Z值提取的工具“Add Z Information”，该工具能够自动提取指定MultiPatch图层中的诸如最大Z值、最小Z值、平均Z值，以及模型体积等信息。在本解决方案中，我们就只是用该工具来提取当前模型的“最大Z值”。如下图所示：

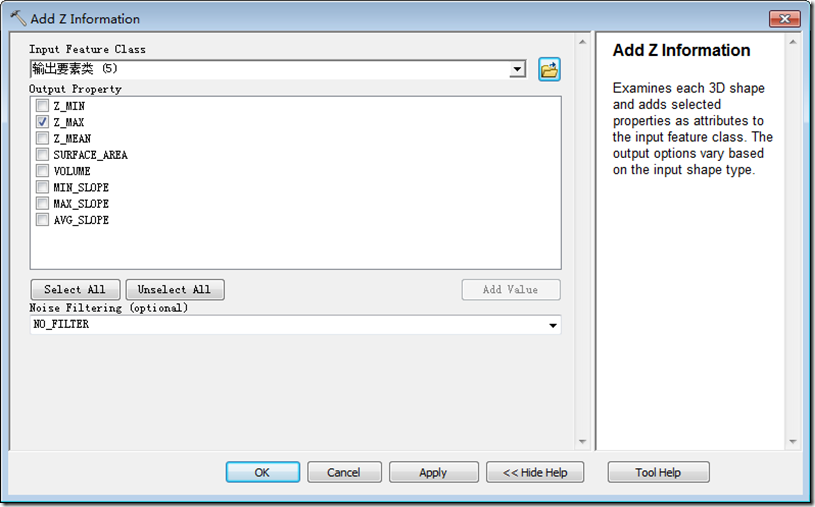

图 3

       D、依据XY坐标创建点图层

       根据前面的步骤，将为MultiPatch图层中的每行模型记录添加了X、Y、Z值后，还需要使用ArcToolbox中提供的“Make XY Event Layer”工具。该工具能够根据输入表中的X、Y坐标信息，自动生成独立的点图层。如下图所示：

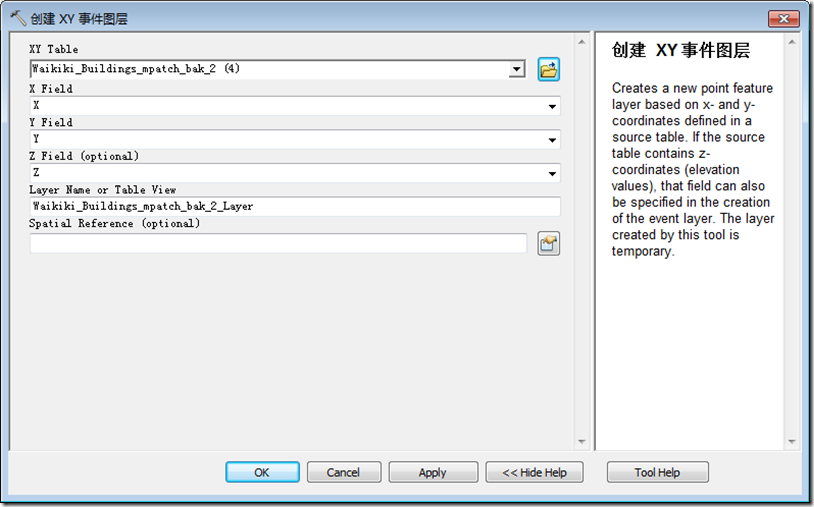

图 4

       四、数据处理模型

       为了让整个标注点图层生成过程更加地自动化和简单化，本解决方案中还使用了ArcGIS Desktop中提供的Model Builder 工具，以流程化的方式将所涉及到的ArcToolbox工具整合起来。如下图所示：

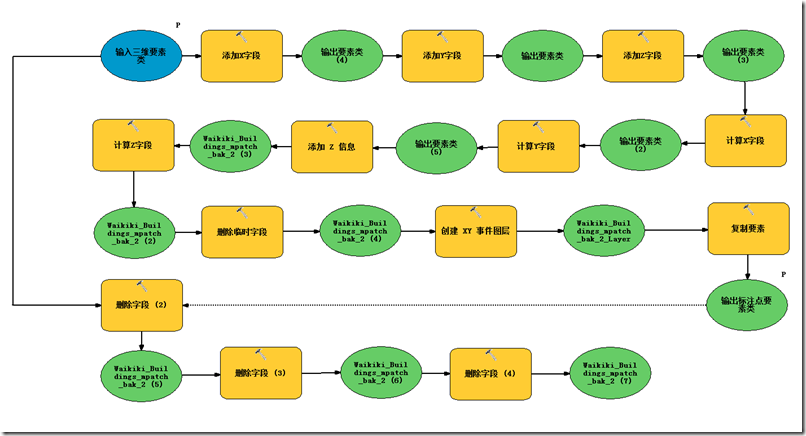

图 5

       其中，

       1、整个模型中的输入是：三维模型MultiPatch图层，输出是：标注点图层；

       2、在提取X、Y、Z信息前先在原始三维模型Multipatch图层中创建相应的同名字段；

       3、“Add Z Information”工具会自动在原始三维模型MultiPatch图层中创建名为“Z_Max”的字段（注，如果ArcGIS 10为中文版，则该字段名为：Z 最大值），所以在使用该工具提取了Z_Max值后，还需要使用“Calculate Field”工具将Z_Max字段的值赋给Z字段；

       4、标注点字段完全生成后，还需要删除原始三维模型MultiPatch图层中生成的临时字段，如X、Y、Z、Z_Max等。

       五、图层的符号化和标注配置方法

       将新生成的点图层添加到ArcGlobe中，我们会发现这些点都分布在每个建筑物的屋顶上，那么接下来我们还需要进一步调整这些点的符号化、标注方式，以及标注显示比例尺等设置。

       A、符号化设置

       将点的符号设置为普通标记点，且内部填充为透明色，边框颜色为灰色，宽度设置为0.5。如下图所示：

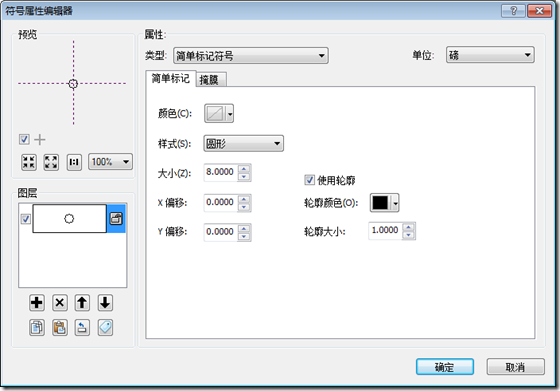

图 6

       B、标注方式设置

       打开标注功能，并将标注显示字段调整为“Z”，然后修改标注显示符号化，打开标注符号化掩膜。如下图所示：

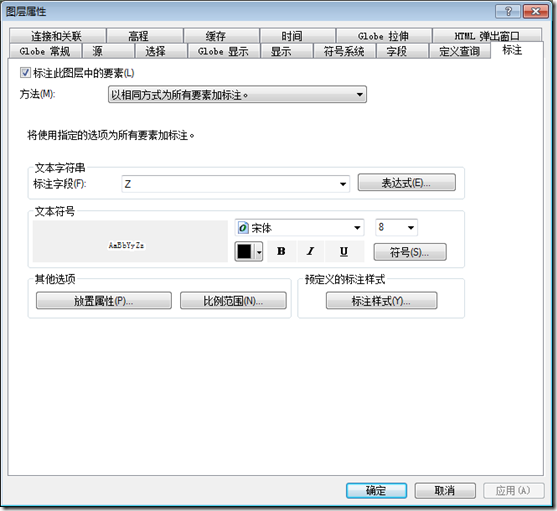

图 7

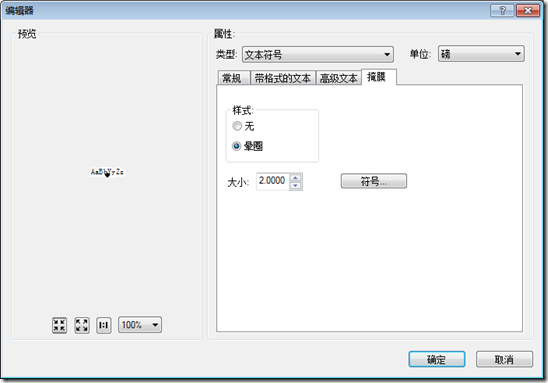

图 8

       C、标注显示比例尺设置

       将标注的最小可见比例尺设置为1:3000。如下图所示：

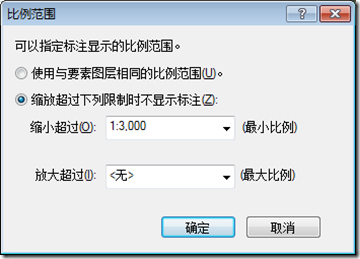

图 9

       六、效果的展示

       经过以上步骤后，即可达到非常好的三维模型动态标注的效果。如下视频：

       七、结论

       虽然，当前版本的ArcGlobe中对三维模型的动态标注还不支持，但我们仍旧可以通过变通的方式达到三维模型动态标注的效果。
