ArcGIS API for Android 案例教程 5

       运行这个ArcGIS Android程序

       已经费了半天劲儿配环境、建工程，还看了一大段植入广告，真累啊……是时候需要看点实在的东西了！现在，让我们运行“AgsSampleHelloWorld”。

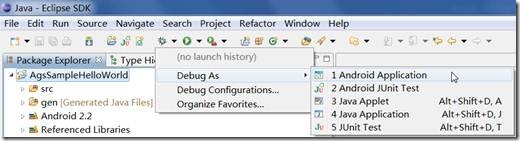

图 14 调试Android程序

       和一般的Java程序类似，这里选择运行类型为Android Application。一个Android程序想要运行，显然还需要一个模拟器或者真实的设备，如果使用模拟器，那么可以选择刚刚新建的AVD：

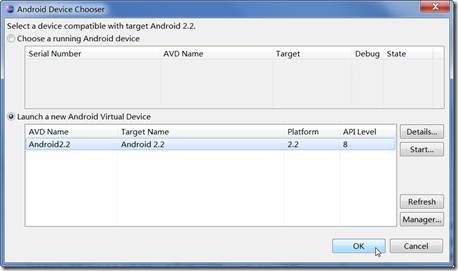

图 15 选择模拟器

       第一次启动模拟器会花费比较多的时间，当成功启动后，你可以看到“AgsSampleHelloWorld”工程运行的结果，虽然看不到有什么特殊的东西，但是上面曾经提到的“HelloWorld Sample”是不是如愿以偿地出现在了标题位置？

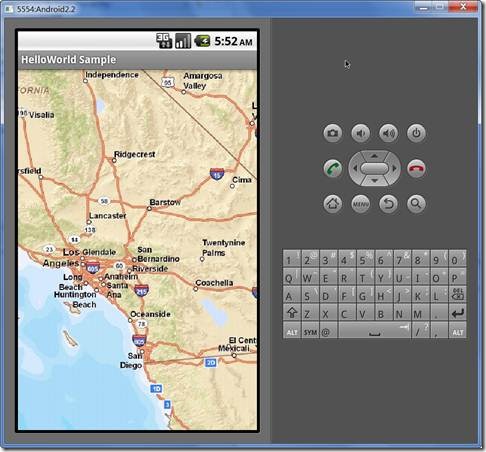

图 16 在Android模拟器上运行Hello World程序

       另外，现在已经有一个地图显示了出来，想来这里已经有一个地图控件并加入了一个地图服务，现在，就让我们看看这个“AgsSampleHelloWorld”到底怎么显示这个地图的。

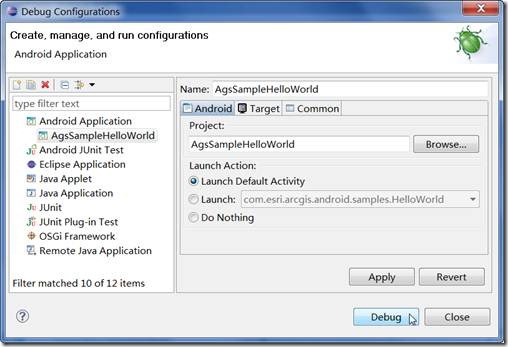

图 17 Hello World程序的调试选项

       从“AgsSampleHelloWorld”工程的调试选项中可以看到，在我们运行程序时，程序会运行默认的Activity，在上一节中由于时间关系，并没有对Activity展开叙述，这里再插播一小段Android Activity的内容。

       一个Activity就是Android程序呈现给用户的一个界面，所有和用户的交互都在Activity中发生，从某种程度上讲Android的Activity类似一个Windows程序的一个窗体。关于Activity更详细的内容，可以参考这里：http://androidappdocs-staging.appspot.com/reference/android/app/Activity.html。OK，插播结束。

       当我们运行“AgsSampleHelloWorld”程序时，实际运行了默认的Activity（com.esri.arcgis.android.sample.HelloWorld），这个Activity的源代码如下：

       package com.esri.arcgis.android.samples;

       import android.app.Activity;

       import android.os.Bundle;

       import com.esri.android.map.MapView;

       public class HelloWorld extends Activity {

       MapView map = null;

       /** Called when the activity is first created. */

       public void onCreate(Bundle savedInstanceState) {

       super.onCreate(savedInstanceState);

       setContentView(R.layout.main);

       map = (MapView) findViewById(R.id.map);

       Object init = getLastNonConfigurationInstance();

       if (init != null) {

       map.restoreState((String) init);

       }

       }

       /** Called by the system, as part of destroying an activity due to a configuration change. */

       public Object onRetainNonConfigurationInstance() {

       return map.retainState();

       }

       }

       当运行一个Android的程序，并第一次调用某个Activity时，首先会调用其onCreate方法（详见Activity生命周期），在onCreate方法中，先做的一件事情是下面这句代码：

       setContentView(R.layout.main);

       这个setContentView方法的作用是根据一个XML格式的布局文件，生成真正的Activity的对象。对于这个“R”我们在上面已经介绍过了，”R.layout.main”对应的资源就是“res/layout”目录下的“main.xml”这个文件定义的布局（这个布局文件有点类似Flex的MXML或Silverlight的XAML，是不是？）。让我们来看看这   个“main.xml”的内容：

       "1.0" encoding="utf-8"?>

       xmlns:android="http://schemas.android.com/apk/res/android"

       android:id="@+id/map" android:layout_width="fill_parent"

       android:layout_height="fill_parent"

       initExtent="-1.3296373526814876E7 3930962.41823043

       -1.2807176545789773E7 4201243.7502468005">

       url="http://services.arcgisonline.com/ArcGIS/rest/services/

       World_Street_Map/MapServer"/>

      这个布局的根组件就是MapView[1]，MapView是基于Android中ViewGroup（可以作为其它View或ViewGroup的容器）的一个类，ArcGIS Android API中使用  MapView作为地图的容器，这和很多ArcGIS API中的Map、MapControl类的作用是一样的。

       在MapView中，随后又添加了一个ArcGISTiledMapServiceLayer图层，其url属性对应到了某个切片地图服务的REST接口上，可以看到，这里的定义和很多ArcGIS Web上的API是一致的。

      MapView有个属性是android:id，这个属性值为“@+id/map”，这定义了在这个xml中的MapView最后将会被解释为一个id为“map”的MapView对象，因此，我们可以回头从“HelloWorld.java”源文件中看到这样的代码：

       map = (MapView) findViewById(R.id.map);

       在Java代码中，使用findViewById方法就可以获取到当前Activity中的MapView对象，甚至其它任意的View对象。

       到这里为止，运行这个ArcGIS Android程序的Activity，然后根据XML定义的布局，生成MapView对象并添加一个ArcGISTiledMapServicesLayer，整个Hello World内部的过程就结束了，最后显示出来的效果就和我们在这个小节开始图 16展示的一样。
