ArcGIS 10研究（六）-Server GIS之地图缓存新特性

       地图缓存技术一直是目前 WebGIS提高地图访问效率的有效途径之一，ArcGIS也在缓存技术方面不断的改进，以达到更有效和快速便捷的使用缓存的目的。下面介绍ArcGIS 10在缓存方面的新技术提升。

       （1）、缓存的结构变化

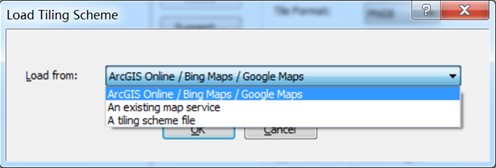

       在ArcGIS 10的缓存结构中，可以选择使用ArcGIS Online/Bing Maps/Google Maps的格式，也可以试用已发布地图服务的格式，或自定义的格式。其中如果想把地图服务与 ArcGIS Online或Google、Bing服务叠加，则可以选择第一种。目前的ArcGIS Online的切图结构已经与Google等一致，不再是一个独立服务的结构。

       （2）、新增的Compact缓存格式

       与原有的Exploded格式对应，Exploded格式是为每一个级别的缓存分别进行地图切片，每个切片的地图独立存储。Compact是一种紧凑型的格式，是将一系列的切片地图组成一个Bundle的文件存储，每个Bundle最多可存储16000个图片。相对Exploded存储类型而言，Compact缓存格式可以大大的提高缓存迁移或拷贝的速度，并最大程度上节省了磁盘存储的空间。这是因为如果采用单张图片存储，由于操作系统的磁盘簇的大小限制关系，会产生大量的小文件和磁盘碎片，因此极大的浪费了磁盘空间，而Compact格式将大量切片集中存储成一个文件，从根本上解决该问题。当然了，如果在WebGIS的应用客户端，如果需要直接调用缓存切片，并进行拼接成图，还是建议使用Exploded的格式。

       在ArcGIS 10中提供了“Convert Map Server Cache Storage Format”的工具，可以实现这两种缓存的格式的转换。

       （3）、新增的“Mixed”模式缓存

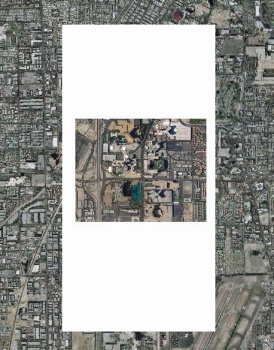

       在ArcGIS 10的切片格式选项中，提供了新的“Mixed”的格式选择。该选择适合采用JPEG格式的切图服务的叠加应用。如下图所示，一般来说，对于背景底图的切片，为节省磁盘空间和访问速度，可采用JPEG的切片格式，但是当两个JPEG格式服务进行叠加时候，会存在“项圈”现象，这是因为在进行切片时候，为保证服务的正确叠加，切片会采用“超级切片方式”，即在地图范围之外，切4096x4096的范围，由于JPEG不支持透明色，因此造成叠加部分周围的空白，如下图所示：

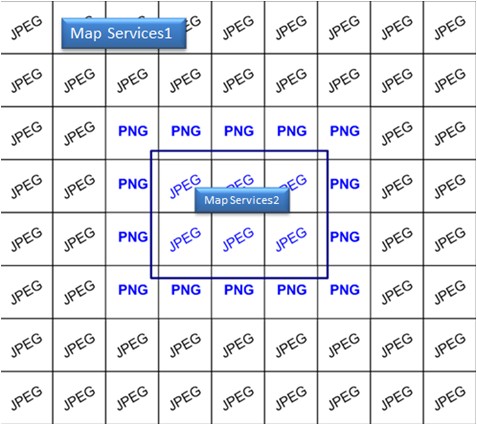

       为解决这一问题，”Mixed”模式实现在叠加地图的周边区域进行计算，并在边缘地带生成PNG格式（支持透明色），这样在两个服务叠加时候，可以避免不透明的产生。

       （4）、协作缓存

        协作缓存即缓存的导出\导入。协作缓存支持两种主要应用场景：

a.缓存服务的融合。

        所谓缓存服务的融合，即将“服务a”的部分比例尺缓存导出，并导入到对应的“服务b”的相应比例尺中，替换已有的缓存。如下图所示：

        该功能适用于将大比例尺的局部缓存切图，导入或融合到某个大区域范围的地图服务上。如下图示例所示为ArcGIS Online的地图：

       该图中日本版图的地图采用日文标注的大比例尺地图，对于ArcGIS Online来说，在创建缓存时候无需日本的地图数据，只需要将日本所提供的缓存地图服务导出来，然后融合到ArcGIS Online的地图上，就可以得到这样的地图服务了。

       b.离线缓存使用

       所谓离线缓存，即可以将一个或一组比例尺的地图缓存导出来，在ArcGIS Desktop等应用中可以将缓存作为一个Raster dataset的数据源直接添加使用。在离线状态下，或网络速度极慢的情况下，又要使用ArcGIS的缓存地图当背景，该功能就非常管用了。

       （5）、分布式缓存切图

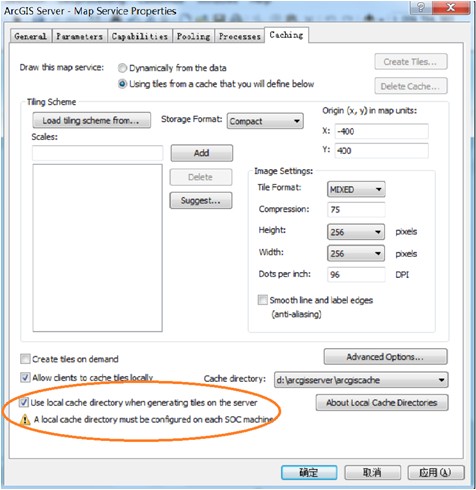

       为提高缓存切图的效率，10中提供了分布式缓存切图的能力。即缓存切片分别放到每个独立SOC的本机上（不采用共享目录的缓存存储），这样可以大大加快缓存切图的效率，避免磁盘转速和I/O所导致的切图写入效率问题。如下图所示：
