ArcGIS 9.3垂直文字设置

       ArcMap 9.3垂直文字设置在ArcGIS 9.3 版本中新出了一个新的标注功能—垂直问题；

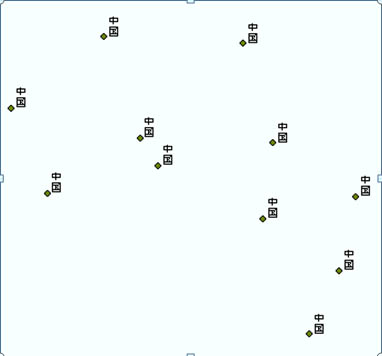

       标注样式如图1所示：

       图片附件: 1.bmp

       这种方式的标注是需要通过Maplex扩展模块支持的，这里简单操作如下：

       （1），打开Maplex扩展模块，Label Manager工具下选择“Use Maplex label Engine”

图片附件: 2.bmp

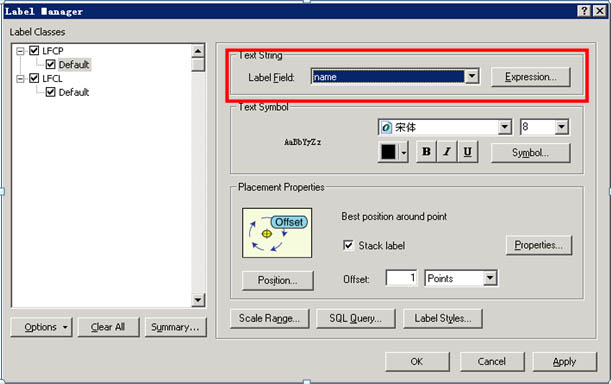

       （2），选择需要标注的字段，选择“name”字段

图片附件: 3.bmp

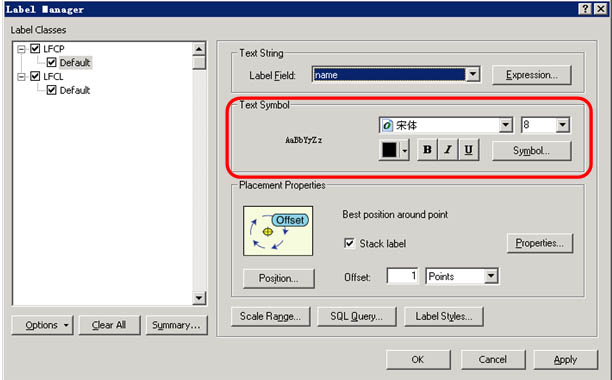

图片附件: 4.bmp

图片附件: 5.bmp

       （4），点击确定应用，效果如下所示

图片附件: 6.bmp

       特别说明：

       （1）本功能是9.3重新整合的功能，9.3以前版本在maplex中通过这样的设置是得不到上述的效果，而字体是“倒”着排放的。

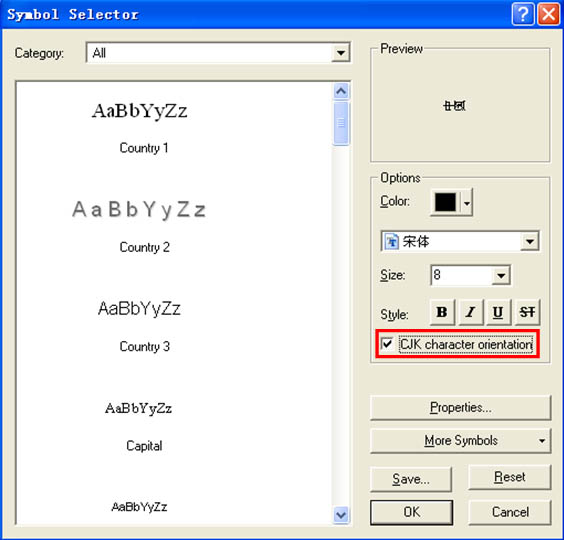

       （2）“CJK”是一种针对东亚地区文字的一个扩展，只有选择相应的东亚地区字体（宋体、黑体等等）以后才能在设置中看到“CJK”选项卡；

       （3）上述的设置对英文和数字是不起作用的，即使使用了东亚地区字体；

       （4）其实在9.3之前的版本中通过设置也是可以达到这样的效果，但是需要使用“Maplex”扩展中的“stack”策略，将标注字段中的内容添加空格；

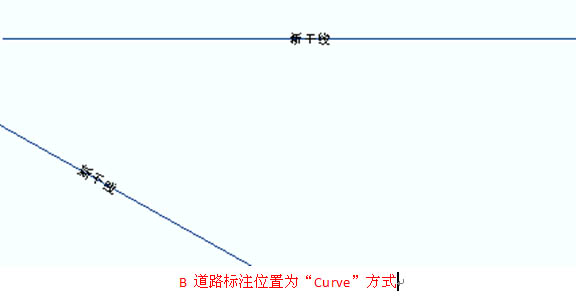

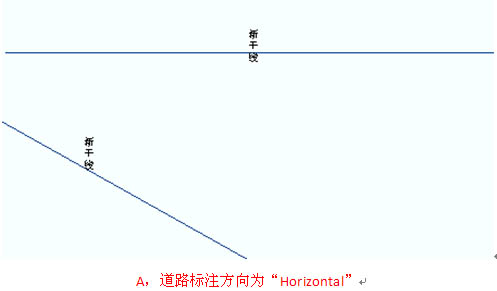

       （5）对于道路、河流等线状要素的标注，是需要沿着道路的走向进行标注，那么按照上面的设置是不可以的，只有将标注的位置“Position”设置为“Horizontal”才能达到垂直的效果。

图片附件: 8.bmp

图片附件: 9.bmp
