BLOB数据在oracle 地理数据库中的存储方式

       BLOB (binary large object)是数据库中用来存储二进制文件的字段类型.它是几年前Oracle公司实现的替代LONG RAW 方式存储二进制数据的技术。

       BLOB的结构分为3部分：BLOB列( BLOB columns )， LOB 段(LOB segment)，LOB索引(LOB index)。BLOB列存储LOB定位器(LOB locator)(36字节)和二进制数据（数据要小于 3,965 字节，并且in-row storage 选项没有被禁用）。

       注意：ESRI的测试表明使用in-row storage 方式能够达到最高的效率，因此不要禁用in-row storage选项。

       如果二进制数据大于 3,964 字节，BLOB列中的in-row storage空间不会被分配，LOB定位器指向存储在 LOB段中的二进制数据。因此，启用in-row storage 选项的BLOB列最少空间是36字节（只分配空间给LOB定位器），最大4000字节（存储LOB定位器和 3,964 字节的二进制数据）。

       LOB段被分成很多chunk， chunks必须是oracle数据块大小的整数倍，例如如果oracle数据块的大小是8k，LOB段最小chunk大小是8k。如果存储在LOB段中的数据是5,000 字节，并且假设oracle数据块的大小是8k，那么在这个chunk中有3,192字节的空间空闲。从 LONG RAW 到BLOB的方式转换数据的时候需要更多的存储空间（大概会增长30%）。

       经验表明，chunk大小设置为8k能够在浪费最少空间的基础上达到最佳I/O的效率。

       chunk大小设置为16k比chunk大小设置为8k浪费更多的空间。因此为了减少空间的浪费，有二种选择：1）重新创建数据库，把块大小设置为8k。2）在块大小为8k的tablespace上面创建LOB段，并且需要在SGA中分配一个8k的缓冲缓存。

       Chunk的大小为4k或者2k的时候会更节省空间，但会降低I/O的效率。

       LOB索引只有在LOB段的Chunk个数大于12的时候使用，当Chunk个数小于等于12的时候，通过LOB定位器直接指向二进制数据，当Chunk个数大于12的时候LOB定位器指向LOB索引，通过LOB索引访问二进制数据。

       下面三个图分别是上面提到的三种情况。

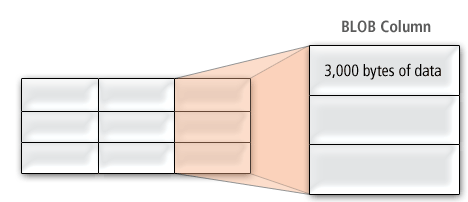

       图1 ，二进制数据为3000字节 < 3,964字节

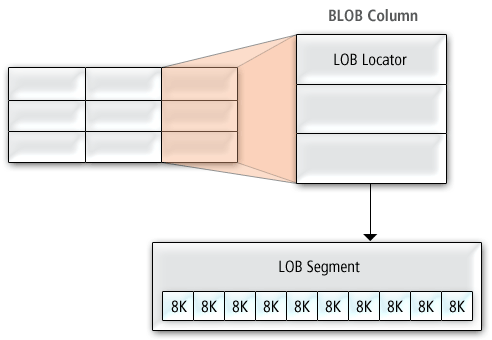

图2 ，二进制数据为81,920字节 >3,964字节 但小于12*8k字节

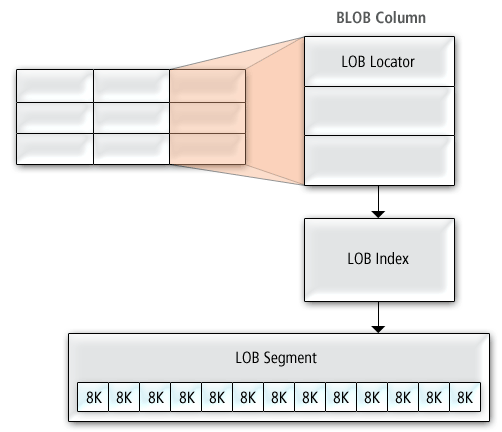

图三，二进制数据为106,496 字节 > 12*8k字节
