ArcGIS ArcMap编辑状态中线打断的问题

       在ArcGIS矢量处理数据时，我们经常会遇到线打断的问题，比如需要指定在线上某处打断线，或者新建网络数据集时需要在线的交点处打段线等等。现将桌面版中我所遇到的线打断的工具总结如下：

       一、手工打断线

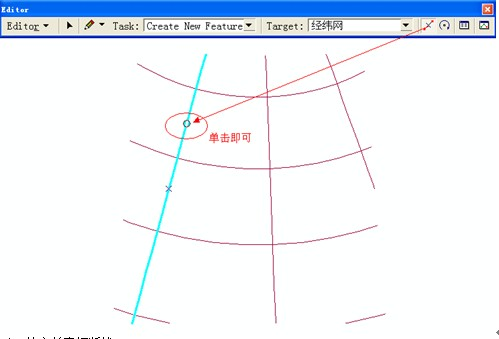

       Editor工具条中的split tool。

       使用该工具时，选中要打断的线，若需要精确打断，可以再editor/snapping下设置捕捉，然后点击线，即可在鼠标点击的地方打断线，原线的属性全部会复制到每一根新的线中，效果如下：

       二、给定长度打断线

       1、在给定长度或者长度百分比处打断线

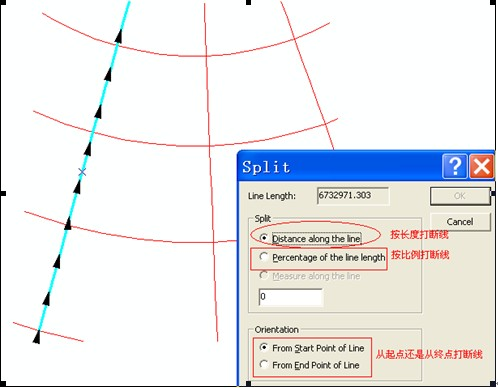

       Editor工具条下拉菜单中的split

       使用该工具可以将选中的线要素打断为两部分。从线的起点或者终点算起打断线。使用一个给定的长度数值、线长的百分比或者M值将线打断为几部分。先要素的属性值全部复制到新生产的线中。

    如下图，要素箭头显示了线的方向，因此可以指定从线的起点或者终点算起来打断线。差看线的起点，可以使用符号化中的工具来实现

       2、按给定的距离打断线

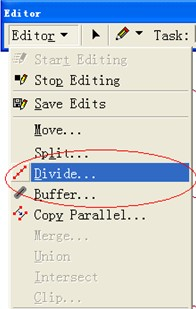

       Editor工具条下拉菜单中的divide

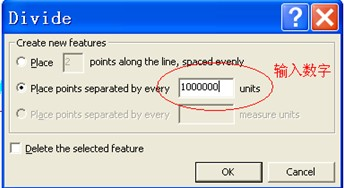

       使用该工具时，选中要打断的线，点击divide工具，在place point separated by every-----unites中输入数值，确定即可，效果如下

       注意：split和divide的区别：split只是按我们的要求打断线，原线要素已经删除了；而divide是将打断的线生成新的要素，这取决于target设置的点图层还是线图层，原线要素保留。

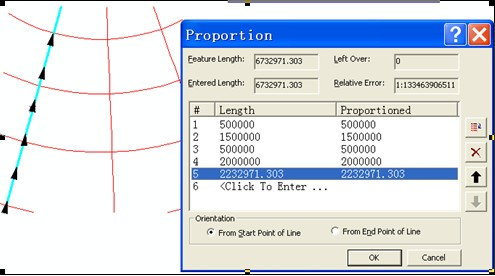

       3、COGO工具条下的Proportion工具

       使用该工具时，可以按给定的距离将线要素分成长度不同的线段，该工具在精确测量中非常有用。Proportion value=（Length/entered Length）*Feature Length

       三、在线的相交处打断线

       1、Advanced Editing工具条下的line intersection

       使用该工具可以将相交的线段打断。

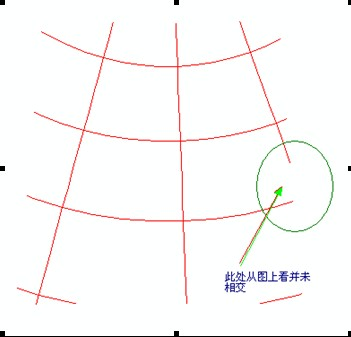

       同时存在这样一种情况使看上不相连的部分连起来相交，如下图

       此时使用该工具时，先点击第一个相交的线要素，再点击第二个相交的线要素，按O键，出现如下对话框

       选中第一个选项时，两个未相交的线会延生连接到点处，在点出打断；

       选中第二个选项时，延生部分会生成新的要素

       2、线在相交地方全部打断，以做网络数据集

       拓扑工具条下的planarize lines

       选中所有的要素，直接点击planarize lines，确定即可

       四，按其它要求打断线

       1、在线的节点处打断线

       Data management tools/features/split line at vertices

       2、线上的点要素打断线，用FME中的pointOnlineOverlayer函数

       步骤如下：

       a、右击arctoolbox选择new toolbox

       b、右击new toolbox/new/spatial ETL tools

       c、依次按spatial ETL tools设置导向输入数据源格式、数据源、输出数据格式等等，确定

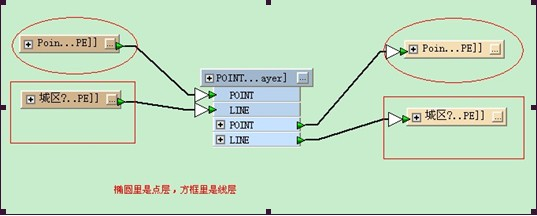

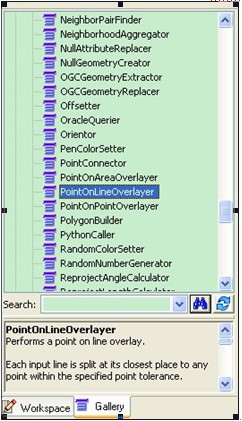

       d、选择pointOnlineOverlayer函数，按下图所示连接

       e、点击run translation即可
