ArcGIS Hydrology水文分析功能介绍

       1.基本原理

       DEM是数字高程模型的英文简称(Digital Elevation Mode)，是流域地形、地物识别的重要原始资料。自20世纪60年代以来,在利用数字高程模型DEM提取流域水文特征,模拟地表水文过程方面,国内外都开展了大量的研究。

       1.1基于DEM进行流域分析的原理

       从DEM提取流域特征，一个良好的流域结构模式是确定算法的前提和关键。1967年ShreveL¨描述的流域结构模式一直被后来的水文学者所引用．并设计了一些成熟的算法。

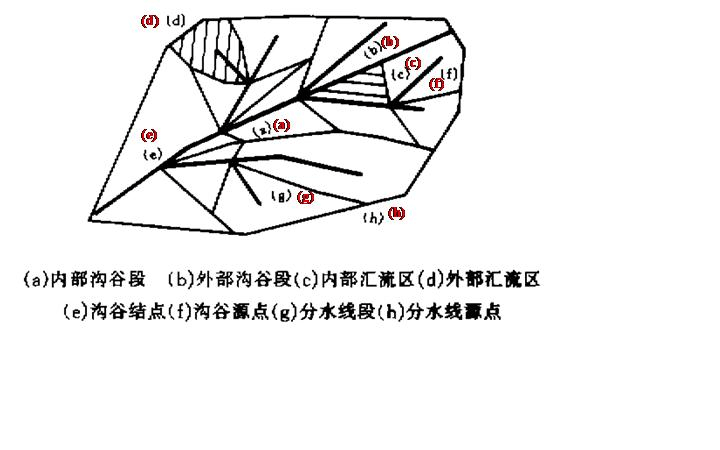

       Shreve使用一个具有一个根的树状图来描述流域结构(如图 1 流域结构模式图所示)。在这个结构中，主要包括两个部分，一部分是结点集，一部分是界线集。沟谷结合点和沟谷源点共同组成一个沟谷结点集。所有的沟谷段组成沟谷段集，形成一个沟谷网络；所有的分水线段组成分水线段集，形成一个分水线网络；沟谷段集和分水线段集共同组成界线集。

       沟谷网络中的每一段沟谷都有一个汇流区域，这些区域由流域分水线集来控制。外部沟谷段有一个外部汇流区．而内部沟谷段有两个内部汇水区，分布在内部沟谷段的两侧。整个流域被分割成一个个子流域．每个子流域好象是树状图上的一片“叶子”。

       Shreve的树状图流域结构模型是简单明确的．虽然沟谷网络的结点模型和线模型与在栅格DEM中用于表示沟谷结点和沟谷线的栅格点和栅格链之间存在着拓扑不一致性。但它给出了沟谷网络、分水线网络和子汇流区的定义，明确表达了它们之间的相关关系，成为设计流域特征提取技术的基础。

       1.2 常用算法

       流向判定建立在3×3 的DEM 栅格网的基础上，其方法有单流向法和多流向法之分，但单流向法因其确定简单、应用方便而应用广泛。

       1.2.1 单流向法

       单流向法假定一个栅格中的水流只从一个方向流出栅格，然后根据栅格高程判断水流方向。目前应用的单流向法是D8法。此外，还有Rho8 方法、DEMON 法、Lea 法和D∞ 法等。最常用的是D8 法：假设单个栅格中的水流只能流入与之相邻的8 个栅格中。它用最陡坡度法来确定水流的方向，即在3×3 的DEM 栅格上，计算中心栅格与各相邻栅格间的距离权落差（即栅格中心点落差除以栅格中心点之间的距离），取距离权落差最大的栅格为中心栅格的流出栅格。

       所谓最陡坡度法的原理是假设地表不透水，降雨均匀．那么流域单元上的水流总是流向最低的地方 “窗口滑动指以计算单元为中心，组合其相邻的若干个单元形成一个窗口”，以“窗口”为计算基本元素，推及整个DEM，求取最终结果。

       目前应用最广泛的是基于流向分析和汇流分析的流域特征提取技术。Jenson and Domingue (1988)设计了应用该技术的典型算法，该算法包括3个过程：流向分析，汇流分析和流域特征提取。

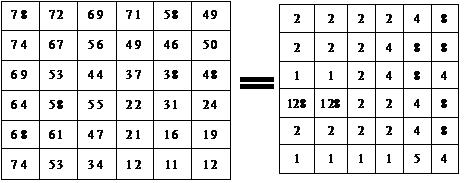

       1) 流向分析：以数值表示每个单元的流向。数字变化范围是1～255。其中1：东；2：东南；4南；8：西南；16：西；32：西北；64：北；128：东北。除上述数值之外的其它值代表流向不确定，这是由DEM中 洼地”和“平地”现象所造成的。所谓“洼地”即某个单元的高程值小于任何其所有相邻单元的高程。这种现象是由于当河谷的宽度小于单元的宽度时，由于单元的高程值是其所覆盖地区的平均高程，较低的河谷高度拉低了该单元的高程。这种现象往往出现在流域的上游。“平地 指相邻的8个单元具有相同的高程，与测量精度、DEM单元尺寸或该地区地形有关。这两种现象在DEM 中相当普遍，Jenson and Domingue在流向分析之前，将DEM进行填充；将“洼地”变成“平地”，再通过一套复杂的迭代算法确定“平地”流向。流向分析过程如图所示。

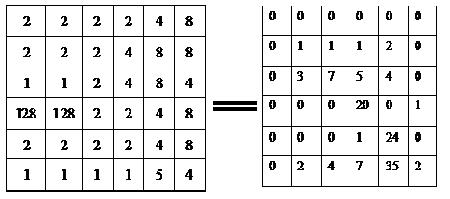

       2) 汇流分析：汇流分析的主要目的是确定流路。在流向栅格图的基础上生成汇流栅格图．汇流栅格上每个单元的值代表上游汇流区内流入该单元的栅格点的总数，既汇入该单元的流入路径数(NIP)，NIP较大者，可视为河谷，NlP等于0，则是较高的地方，可能为流域的分水岭。

       3) 提取流域特征：有了流域汇流栅格图就可以很方便地提取流域的各种特征参数。例如模拟流域水系，可以设置一个NIP阈值，大于该值的格点为沟谷线上的点，连接各个沟谷线上的点就形成了河网。在汇流矩阵(汇流栅格)上求子流域的方法如下：从河谷单元或孤立的洼单元开始，向上游搜索所有流向该单元的单元，这些单元构成以开始单元为流域出口的子流域。模拟出水系及流域边界后，利用GIS的相关函数，就可以很方便地得到流域的各项特征参数，如河流的长度、坡癣、流域面积等。

       1.2.2 多流向法

       多流向法的提出比较晚，由Quinn 等1991 年提出，但它的应用比较少。这种方法所考虑的仍然是中心栅格与其周围的8 个栅格之间的关系，其产流仍然是点源，水流路径也是一维的线，由中心栅格中心点指向相邻栅格中心点；惟一的不同就是将水流按坡度的比例分散地分配给高程较低的相邻栅格。同时Freeman提出将水流按指数方法分配。
