《ArcGIS Engine+C#实例开发教程》第七讲 图层符号选择器的实现

       在上一讲中，我们实现了右键菜单（ContextMenu）的添加与实现，在最后我预留给下一讲的问题是TOCControl控件图层拖拽的实现。后来发现此功能的实现异常简单，只要在TOCControl的属性页中，勾选“Enable Layer Drag and Drop”即可。

       这一讲，我们要实现的是图层符号选择器，与ArcMap中的Symbol Selector的类似。本讲较前几讲而言，些许有些复杂，不过只要仔细琢磨，认真操作，你就很容易实现如下所示的符号选择器。因为本讲篇幅较长，故我将其分成两个阶段，本文是第一阶段。

      在AE开发中，符号选择器有两种实现方式。

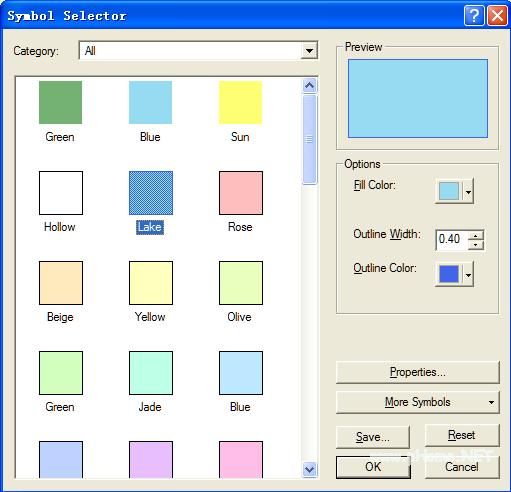

      一是在程序中直接调用ArcMap中的符号选择器，如下所示：

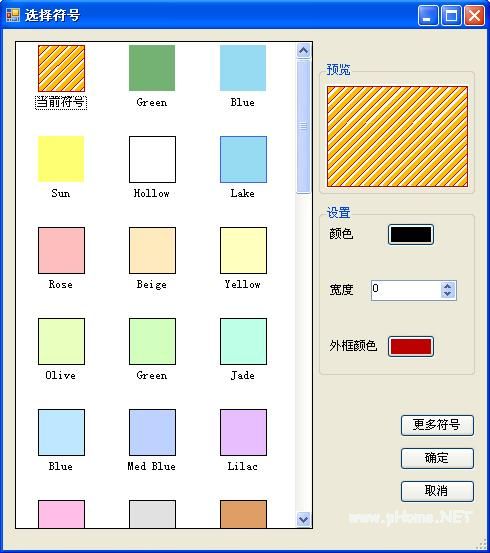

       二是自定义符号选择器，如图1所示。

       由于第一种方式前提是必须安装ArcGIS Desktop，其界面还是英文的，而对二次开发来说，大部分用户希望应该是中文界面。因此开发人员通常选择第二种方式，本讲也着重讲解第二种方式。

       通过对《ArcGIS Engine+C#实例开发教程》前六讲的学习，我已经假定你已经基本熟悉C#语言和VS2005的操作，故在下面的教程中，我不准备说明每一步骤的具体操作方法，而只是说明操作步骤，以节省时间和篇幅。

       1.        直接调用ArcMap中的符号选择器

       （1）添加ESRI.ArcGIS.DisplayUI的引用。

       分别在解决方案管理器和代码中添加引用。

       （2）添加TOCControl的Double_Click事件。

       （3）实现TOCControl的Double_Click事件。

       因为种方法不是本讲的重点，故不对代码进行分析，有兴趣的读者请自行理解或结合后面的内容理解。代码如下：

 private void axTOCControl1_OnDoubleClick(object sender, ITOCControlEvents_OnDoubleClickEvent e)

{

    esriTOCControlItem toccItem = esriTOCControlItem.esriTOCControlItemNone;

    ILayer iLayer = null;

    IBasicMap iBasicMap = null;

    object unk = null;

    object data = null;

    if (e.button == 1)

    {

        axTOCControl1.HitTest(e.x, e.y, ref toccItem, ref iBasicMap, ref iLayer, ref unk,

            ref data);

        System.Drawing.Point pos = new System.Drawing.Point(e.x, e.y);

        if (toccItem == esriTOCControlItem.esriTOCControlItemLegendClass)

        {

            ESRI.ArcGIS.Carto.ILegendClass pLC = new LegendClassClass();

            ESRI.ArcGIS.Carto.ILegendGroup pLG = new LegendGroupClass();

            if (unk is ILegendGroup)

            {

                pLG = (ILegendGroup)unk;

            }

            pLC = pLG.get_Class((int)data);

            ISymbol pSym;

            pSym = pLC.Symbol;

            ESRI.ArcGIS.DisplayUI.ISymbolSelector pSS = new

                ESRI.ArcGIS.DisplayUI.SymbolSelectorClass();

            bool bOK = false;

            pSS.AddSymbol(pSym);

            bOK = pSS.SelectSymbol(0);

            if (bOK)

            {

                pLC.Symbol = pSS.GetSymbolAt(0);

            }

            this.axMapControl1.ActiveView.Refresh();

            this.axTOCControl1.Refresh();

        }

    }

}
