《ArcGIS Engine+C#实例开发教程》第五讲 鹰眼的实现

       在上一讲中，我们实现了状态栏的相关信息显示，在这一讲中我们将要实现鹰眼功能。

       所谓的鹰眼，就是一个缩略地图，上面有一个矩形框，矩形框区域就是当前显示的地图区域，拖动矩形框可以改变当前地图显示的位置，改变矩形框的大小，可以改变当前地图的显示区域大小，从起到导航的作用。鹰眼是地图浏览中常用的功能之一。

       关于鹰眼的实现方式，最常用的是用一个 MapControl 控件显示地图全图，并在上面画一个红色矩形框表示当前地图的显示范围，并实现鹰眼 MapControl 与主窗体的 MapControl 互动。本讲最终效果如下所示：

图 1 鹰眼效果

       1 、添加鹰眼控件

       由于本教程在第一讲中没有预先考虑到鹰眼所放的位置，故我们要先稍微调整一下程序框架，并添加一个 MapControl 用于显示鹰眼。

       在本教程中，我们将鹰眼放在图层控件的下方，调整方法如下：

       （ 1 ）在设计视图中，选择 tabControl1 控件，即放图层和属性的那个容器，将其 Dock 属性设为 None ，并用鼠标拖拽将其缩小。把工具箱中的 SplitContainer 控件拖到窗体的左窗格，即放在 tabControl1 控件的旁边。并将其 Orientation 属性设置为 Horizontal 。

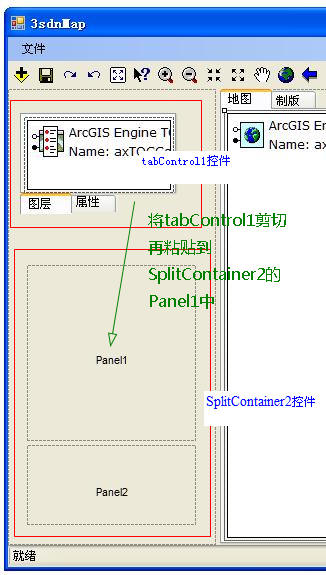

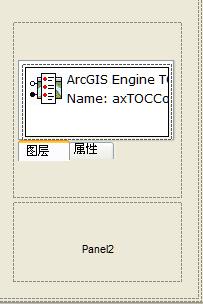

       （ 2 ）选中 tabControl1 控件，按 Ctrl+X 剪切，再选中刚才粘贴到 SplitContainer2 的 Panel1 中，如图 2 所示。操作完成后效果如图 3 所示。

       （ 3 ）再选中 SplitContainer2 控件（如果不好选中，直接以属性面板中选择 SplitContainer2 ），将其 Dock 属性设置为 Fill 。再选中 tabControl1 ，将其 Dock 属性也设置为 Fill 。

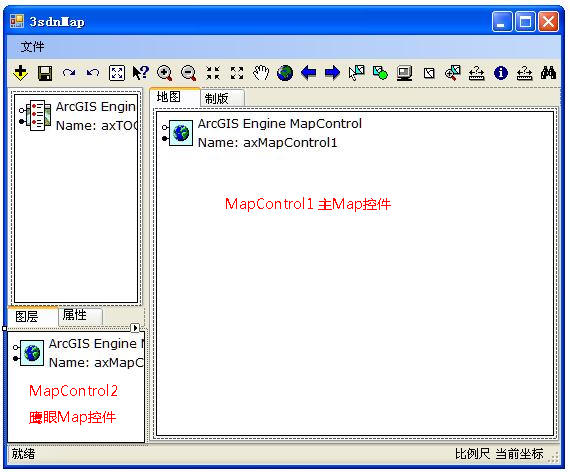

       （ 4 ）从工具箱中选择 MapControl 控件并拖到 SplitContainer2 的 Panel2 ，作为鹰眼控件。最终效果如图 4 所示。

       2 、鹰眼的实现

       （ 1 ）载入地图到鹰眼控件

       当地图载入到主 Map 控件时，同时也载入到鹰眼控件，在 axMapControl1_OnMapReplaced 事件响应函数（此函数上一讲中已经添加了）中添加如下代码：

private void axMapControl1_OnMapReplaced(object sender, IMapControlEvents2_OnMapReplacedEvent e)

{

// 前面代码省略

// 当主地图显示控件的地图更换时，鹰眼中的地图也跟随更换

this.axMapControl2.Map = new MapClass();

// 添加主地图控件中的所有图层到鹰眼控件中

for (int i = 1; i <= this.axMapControl1.LayerCount; i++)

{

this.axMapControl2.AddLayer(this.axMapControl1.get_Layer(this.axMapControl1.LayerCount - i));

}

// 设置 MapControl 显示范围至数据的全局范围

this.axMapControl2.Extent = this.axMapControl1.FullExtent;

// 刷新鹰眼控件地图

this.axMapControl2.Refresh();

}

（ 2 ）绘制鹰眼矩形框

为鹰眼控件 MapControl1 添加 OnExtentUpdated 事件，此事件是在主 Map 控件的显示范围改变时响应，从而相应更新鹰眼控件中的矩形框。其响应函数代码如下：

private void axMapControl1_OnExtentUpdated(object sender, IMapControlEvents2_OnExtentUpdatedEvent e)

{

// 得到新范围

IEnvelope pEnv = (IEnvelope)e.newEnvelope;

IGraphicsContainer pGra = axMapControl2.Map as IGraphicsContainer;

IActiveView pAv = pGra as IActiveView;

// 在绘制前，清除 axMapControl2 中的任何图形元素

pGra.DeleteAllElements();

IRectangleElement pRectangleEle = new RectangleElementClass();

IElement pEle = pRectangleEle as IElement;

pEle.Geometry = pEnv;

// 设置鹰眼图中的红线框

IRgbColor pColor = new RgbColorClass();

pColor.Red = 255;

pColor.Green = 0;

pColor.Blue = 0;

pColor.Transparency = 255;

// 产生一个线符号对象

ILineSymbol pOutline = new SimpleLineSymbolClass();

pOutline.Width = 2;

pOutline.Color = pColor;

// 设置颜色属性

pColor = new RgbColorClass();

pColor.Red = 255;

pColor.Green = 0;

pColor.Blue = 0;

pColor.Transparency = 0;

// 设置填充符号的属性

IFillSymbol pFillSymbol = new SimpleFillSymbolClass();

pFillSymbol.Color = pColor;

pFillSymbol.Outline = pOutline;

IFillShapeElement pFillShapeEle = pEle as IFillShapeElement;

pFillShapeEle.Symbol = pFillSymbol;

pGra.AddElement((IElement)pFillShapeEle, 0);

// 刷新

pAv.PartialRefresh(esriViewDrawPhase.esriViewGraphics, null, null);

}

       （ 3 ）鹰眼与主 Map 控件互动

为鹰眼控件 MapControl2 添加 OnMouseDown 事件，代码如下：

private void axMapControl2_OnMouseDown(object sender, IMapControlEvents2_OnMouseDownEvent e)

{

if (this.axMapControl2.Map.LayerCount != 0)

{

// 按下鼠标左键移动矩形框

if (e.button == 1)

{

IPoint pPoint = new PointClass();

pPoint.PutCoords(e.mapX, e.mapY);

IEnvelope pEnvelope = this.axMapControl1.Extent;

pEnvelope.CenterAt(pPoint);

this.axMapControl1.Extent = pEnvelope;

this.axMapControl1.ActiveView.PartialRefresh(esriViewDrawPhase.esriViewGeography, null, null);

}

// 按下鼠标右键绘制矩形框

else if (e.button == 2)

{

IEnvelope pEnvelop = this.axMapControl2.TrackRectangle();

this.axMapControl1.Extent = pEnvelop;

this.axMapControl1.ActiveView.PartialRefresh(esriViewDrawPhase.esriViewGeography, null, null);

}

}

}

为鹰眼控件 MapControl2 添加 OnMouseMove 事件，主要实现按下鼠标左键的时候移动矩形框，同时也改变主的图控件的显示范围。代码如下：

private void axMapControl2_OnMouseMove(object sender, IMapControlEvents2_OnMouseMoveEvent e)

{

// 如果不是左键按下就直接返回

if (e.button != 1) return;

IPoint pPoint = new PointClass();

pPoint.PutCoords(e.mapX, e.mapY);

this.axMapControl1.CenterAt(pPoint);

this.axMapControl1.ActiveView.PartialRefresh(esriViewDrawPhase.esriViewGeography, null, null);

}

       1、 编译运行

       按 F5 编译运行程序。

       期待的鹰眼功能你已经实现了，按下左键在鹰眼窗口中移动，或者按下右键在鹰眼窗口中画一个矩形，主地图窗口的显示范围都会跟着变化。主地图窗口中的地图经放大缩小等操作后，鹰眼窗口的矩形框大小也会随着改变。
