ArcGIS Server 开发系列（四）--ArcGIS Server data sources 开发

       ArcGIS Server开发系列前几篇文章搭建了一个基本的webgis开发框架，包括模板应用程序搭建、属性查询、查询结果高亮显示，在arcims中，不论是使用9.2之前的javaconnector、.net_link、htmlviewer、还是9.2里的adf，这些功能都可以轻松实现，从软件成本上来看，ArcGIS Server企业版要比ArcIMS高出不少，如何体现ArcGIS Server价值呢？我们就从这一篇开始挖掘ArcGIS Server的价值，从ArcGIS Server data sources启航……

       目标：

       对点要素进行缓冲区分析

       准备工作：

       1.了解ArcGIS Server中的ValueObject和ComOjbect。

       2.AO接口中缓冲区分析的编程方法。

       3.重新回顾第一篇中ArcGIS Server开发的四种方法。

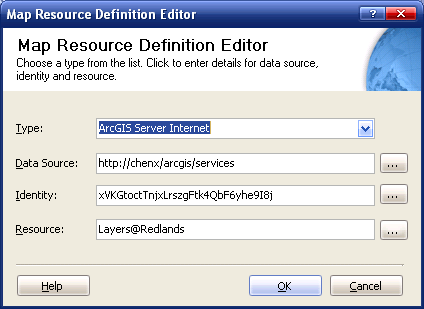

       4.利用vs2005创建一个模板server应用--Web Mapping Application，并更改MapResourceManager属性。

       注意这里使用的map resource类型是ArcGIS Server Internet，在界面上增加一个新的panel，里面包括两个textbox和一个comand，textbox对应的分别是缓冲区中心点的x、y坐标，以该点为中心，一定半径做圆形缓冲区。

       思路：

       缓冲区分析需要在AO接口中实现，输入的点应该是一个COM对象，而在页面中输入xy坐标点是一个SOAP API valueojbect，valueobject可以用于adf web controls，但不能用于AO接口，因此需要进行valueobject到comojbect的转换，在调用ITopologicalOperator接口的Buffer方法后会得到缓冲区分析的结果，即一个polygon，同理，该polygon是一个comobject，需要逆转换为valueobject才能显示到网页上。

       代码实现：

       新建一个类XYBuffer，缓冲功能的在其buffer方法中实现。首先设置textbox中输入点的渲染方式，该作为一个ESRI.ArcGIS.ADF.ArcGISServer.PointN对象，渲染方法如下：

ESRI.ArcGIS.ADF.ArcGISServer.PointN pt =

new ESRI.ArcGIS.ADF.ArcGISServer.PointN();

pt.X = x;

pt.Y = y;

// 设置点的颜色

ESRI.ArcGIS.ADF.ArcGISServer.RgbColor rgb =

new ESRI.ArcGIS.ADF.ArcGISServer.RgbColor();

rgb.Red =

0;

rgb.Blue =

0;

rgb.Green =

20;

// 设置点的符号

ESRI.ArcGIS.ADF.ArcGISServer.SimpleMarkerSymbol sms =

new ESRI.ArcGIS.ADF.ArcGISServer.SimpleMarkerSymbol();

sms.Style = ESRI.ArcGIS.ADF.ArcGISServer.esriSimpleMarkerStyle.esriSMSCircle;

sms.Color = rgb;

sms.Size =

20;

ESRI.ArcGIS.ADF.ArcGISServer.MarkerElement marker =

new ESRI.ArcGIS.ADF.ArcGISServer.MarkerElement();

marker.Symbol = sms;

marker.Point = pt;

       然后用arcgis server local方式建立到datasource的连接，这点非常重要，主要是为了在这种连接状态下进行valueobject和comobject之间的转换。建立连接的用户应属于ArcGIS Server管理组。

ESRI.ArcGIS.ADF.Identity identity =

new ESRI.ArcGIS.ADF.Identity("user", "password", "localhost");

ESRI.ArcGIS.ADF.Connection.AGS.AGSServerConnection agsconnection;

agsconnection =

new ESRI.ArcGIS.ADF.Connection.AGS.AGSServerConnection("localhost", identity);

agsconnection.Connect();

ESRI.ArcGIS.Server.IServerObjectManager som = agsconnection.ServerObjectManager;

ESRI.ArcGIS.Server.IServerContext serverContext = som.CreateServerContext("Redlands", "MapServer");

       这样我们就可以在arcgis server local连接方式下进行对象转换：

// 定义COM对象的点

ESRI.ArcGIS.Geometry.IPoint ipnt;

// 进行valueobject到comobject之间的转换

ipnt = (ESRI.ArcGIS.Geometry.IPoint)ESRI.ArcGIS.ADF.Web.DataSources.ArcGISServer.Converter.ValueObjectToComObject(pt, serverContext);

       下面是AO中缓冲区分析的代码，熟悉AO编程的对下面代码应该很了解了：

ESRI.ArcGIS.Geometry.ITopologicalOperator topop = (ESRI.ArcGIS.Geometry.ITopologicalOperator)ipnt;

double bufferDistance = map.Extent.Width /

6;

ESRI.ArcGIS.Geometry.IPolygon bufferPolygon;

bufferPolygon = (ESRI.ArcGIS.Geometry.IPolygon)topop.Buffer(bufferDistance);

       bufferPolygon就是缓冲区分析的结果，但它还不是我们最后想要的，因为ESRI.ArcGIS.Geometry.IPolygon无法在adf web control中显示，还需要做一次转换：

// 定义valueobject的点

ESRI.ArcGIS.ADF.ArcGISServer.PolygonN buffer_polyn;

// 进行comobject到valueobject之间的转换

buffer_polyn = (ESRI.ArcGIS.ADF.ArcGISServer.PolygonN)ESRI.ArcGIS.ADF.Web.DataSources.ArcGISServer.Converter.ComObjectToValueObject(bufferPolygon, serverContext, typeof(ESRI.ArcGIS.ADF.ArcGISServer.PolygonN));

       buffer_polyn就是我们最后想要的结果，定义一种渲染方式：

ESRI.ArcGIS.ADF.ArcGISServer.RgbColor rgb1 =

new ESRI.ArcGIS.ADF.ArcGISServer.RgbColor();

rgb1.Red =

200;

rgb1.Green =

200;

rgb1.Blue =

20;

// 设置区的填充色

ESRI.ArcGIS.ADF.ArcGISServer.SimpleFillSymbol sfs1 =

new ESRI.ArcGIS.ADF.ArcGISServer.SimpleFillSymbol();

sfs1.Style = ESRI.ArcGIS.ADF.ArcGISServer.esriSimpleFillStyle.esriSFSHorizontal;

sfs1.Color = rgb1;

ESRI.ArcGIS.ADF.ArcGISServer.PolygonElement polyelement1 =

new ESRI.ArcGIS.ADF.ArcGISServer.PolygonElement();

polyelement1.Symbol = sfs1;

polyelement1.Polygon = buffer_polyn;

       最后将marker和polyelement1添加到ESRI.ArcGIS.ADF.ArcGISServer.GraphicElement对象数组中，传给当前MapFunctionality的CustomGraphics属性，刷新map控件，看看显示的效果图，缓冲区显示的样式为一系列水平的平行线：

       以上在ArcGIS Server中实现了缓冲区分析功能，虽然arcims也能实现（arcims分析功能也仅限于此），但是两者的本质有天然的差别，前者是基于AO，因此类推可以将AO中的分析功能全部引入server中，实现更多更复杂的分析功能。

       最后，我们还有哪些需要考虑的呢？

       1.ESRI.ArcGIS.ADF.ArcGISServer命名空间中我们用到了PointN类，但同样可以找到PointB类，对于其他几何类型也是如此，如PolylineN和PolylineB，它们之间有什么差别呢？

       2.整个开发过程我们用到了Data Source Specific API，重新回想一下第一篇中提到的途径三和途径四两种开发方式。

       3.例子中我们仅仅是将缓冲区显示出来，如果需要用缓冲区做进一步的分析，如一条街道向两侧拓展3米，有哪些房屋或建筑需要拆除或改建呢？这时需要做进一步的相交分析，同样可以调用AO接口实现，最后将结果转换为valueobject显示出来，这样可以在server中实现决策分析的功能模块。当然我们可以通过这个例子做更多更深入的延伸。

       4.如何将显示的结果清除掉？
