ArcGIS空间分析模块学习指南(三)

       2.2 表面分析工具　

       在ArcGIS提供的空间分析工具中，最常用的就是表面分析工具，首先和兔八哥一起看看表面分析吧。ArcGIS提供了我们常用的表面分析功能：生成等值线(Contour)，坡度(Slope)，坡向(Aspect)，山体阴影(hillshade)，可视范围(Viewshed)以及工程上常用的计算土方量（Cut/Fill）,这些功能的原理大家可以参考《地理信息系统基础》龚健雅 科学出版社 2002.

       2.2.1 生成等值线(Contour)

       首先我们一起看看什么是等值线，所谓等值线就是连接等值点的线段，比如我们常见的等高线，等温线等等。关于等值线的详细情况大家可以随便找一个GIS书看看就明白了。使用等值线可以很容易的看出趋势变化，比如从等高线上很容易看出山谷，山脊以及地形的起伏。下面我们一起看看如何利用Raster(Grid)生成等高线。

       Step 1:首先，打开下载数据中的surface.mxd这个地图文档。地图文档中有两个图层，其中可视的为elevgrid图层，它是Gird格式，用来表示地面高程。我们就要根据它来创建等值线。

       Step 2:设置分析环境 在进行空间分析前，必须对设置分析环境。在Spatial Analyst工具条中，Spatial Analyst菜单下，点击Options。设置你的工作目录；设置Extent为"Same as Layer elevgrid";设置Cell Size "Same as Layer elevgird".

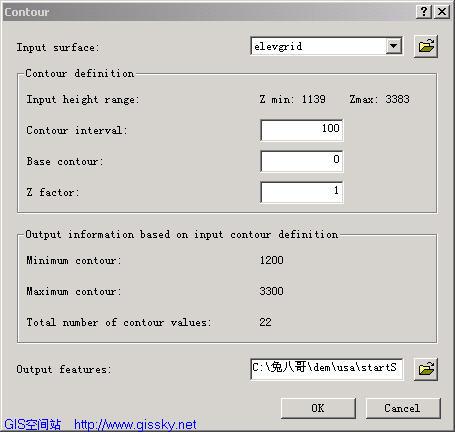

       Step 3: 生成等值线 在Spatial Analyst菜单--->Surface Analysis---->Contour，出现下面这个控制面版，在Input Surface 中选择输入的Raster,Contour interval表示等高线间的差值，Base contour表示启始等高线，一般采用却省0。Z facotor表示方向控制，兔八哥从来没用过。下面就是输出的位置和文件名了。

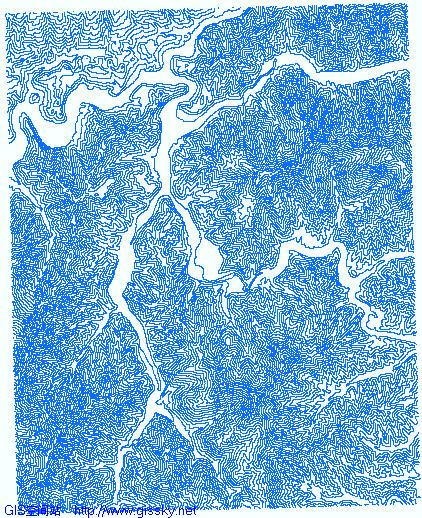

Step 4:等几秒后，结果出来了，如下图所示。呵呵，是不是很简单呀。
