ArcGIS制图手册(1-1)约定俗成符号的制作

       什么是约定俗成符号？

       就字面意思来讲，约定俗成是因长期的实践而被大众认可或确定的规范，如社交礼仪就是约定俗成的。实际上，地图符号的形成过程也是一种约定俗成过程。某些地图符号（如地铁标志、银行标志）经过了时间检验，逐渐被大众所熟悉和承认，某种程度上具有了“法定”意义。因此，制作这类符号时要遵守“约定俗成”，以体现符号的实用性。

       案例解析

       地名地址数据中的POI符号，大多需要遵守“约定俗成”，可使用ArcMap中字符标记符号（Character

       Marker Symbol）表示这类POI，如图：

       字符标记符号（Character Marker

       Symbol）的最小组成部件是字体，当现有字体库（如windows字库、ESRI字库等）中包含的字符不能满足需求时，可使用字体创建软件（如FontCreator、CoreIDraw）生成新的字符，用于构建符号。

       实现过程

       下面以地铁符号为例，介绍单色和多色约定俗成符号的制作过程。

       单色地铁符号制作

       1.从网上收集各城市的地铁符号，并在Photoshop中进行适当修改，使其大小基本一致（400*400像素），如图

       2.将各城市地铁标志的图片输出保存为“.bmp”格式，并存放在同一文件夹中（文件夹名称subway）；

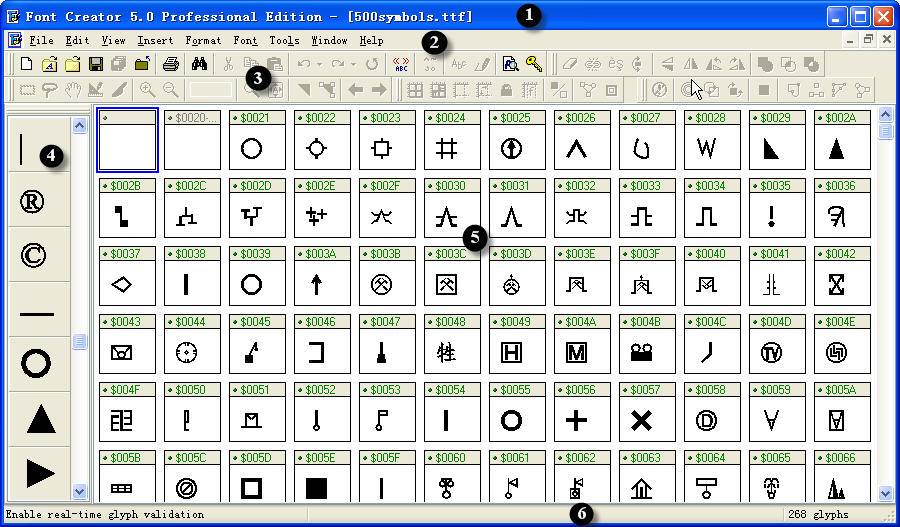

       3.打开FontCreator 软件，界面如图 3所示：

       ①标题栏：显示该套字体或符号的文件名称；

       ②菜单栏：提供Font Creator的所有功能；

       ③快捷工具栏：将常用的工具用快捷按钮来显示；

       ④内置用例：提供一些简单常用的图形、符号；

       ⑤主显示区：显示所有的字体或符号；

       ⑥状态栏：显示总览视图和字符编辑视图时的状态信息。

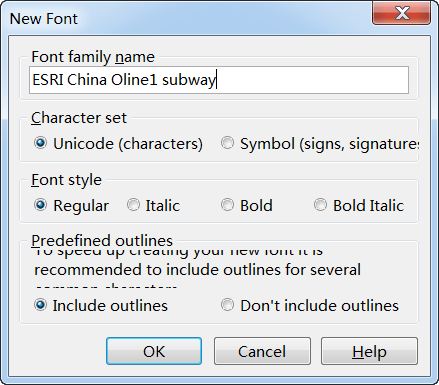

       4.单击File->New， 弹出New Font窗口，如下图，将字体家族名称命名为“ESRI China Oline1 subway”；

       5.单击OK后将打开字体文件，全选所有字符框（Ctrl+A），如下图，按Backspace键删除已有字符；

       6.接下来设置字符环境。

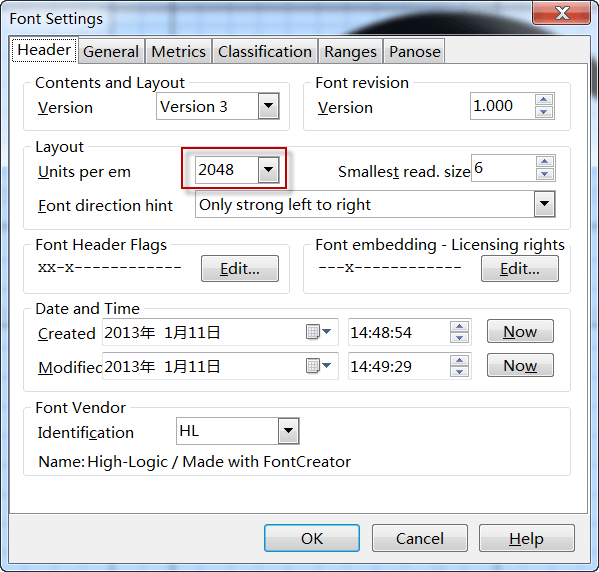

       在添加和编辑每个字符之前，首先明确该套字符的最大尺寸，这是由于每套字符在使用时，需要设定统一的范围使其规范。单击Format->Font Settings，弹出字体设置窗口，切换到Header页，设置Layout下的Units per em为2048；

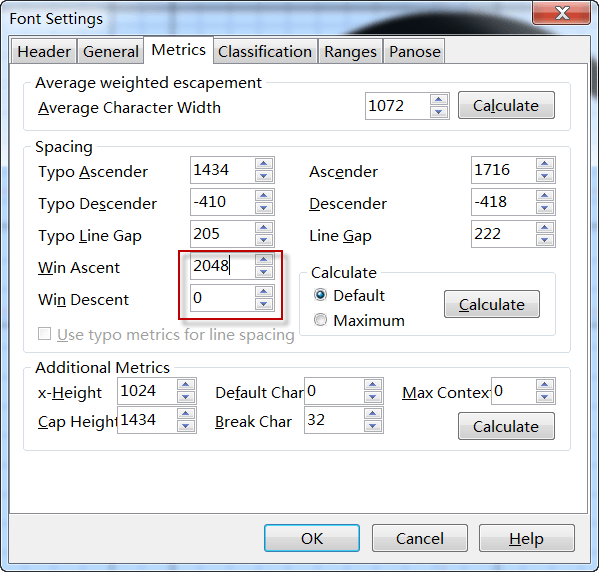

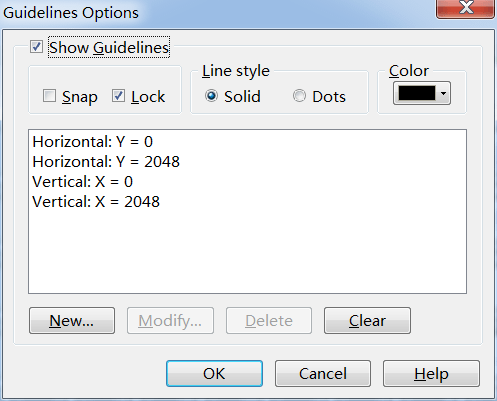

       设定字符的辅助线，以限定字符的方位，如字形轮廓超出该范围，会影响字符在ArcGIS符号编辑器中的显示效果。切换到Metrics页，设置窗口上升（Win Ascent）为2048，窗口下降（Win Descent）为0，单击OK关闭窗口。单击菜单栏Tools->Guidelines Options，设置垂直Y为0和2048，水平X为0和2048，单击OK完成参考线选项设置。所有如下图所示；

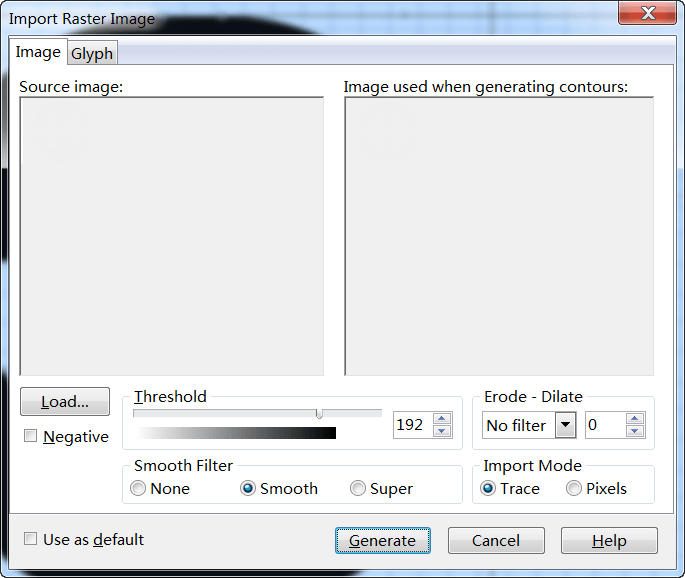

       7.双击字体文件中任意一个字符框，进入字符编辑窗口，右键单击窗口空白，选择Import Image，弹出导入图像对话框，如图；

       8.单击Load，选择导入图片，如图；

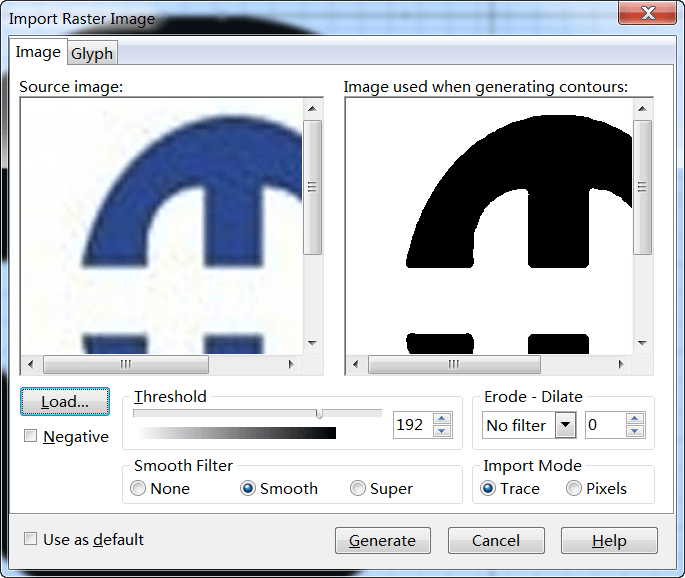

       9，单击打开，进入参数设置窗口，如图 9；

       10.单击Generate，在字符编辑窗口中打开图像，如图；

       11.拉框选中整个符号，按F6键，弹出Transform窗口，设置符号大小为2048和2048（左下角对齐），符号位置为0和0（左下角对齐），如图，单击Apply完成；

       12.调整Bearings红线，使字符显示居中，各调整到0和2048位置，如图；

       13.关闭字符编辑窗口，保存字体文件；

       14.安装字体文件。将字体文件“ESRI China Oline1 subway.ttf”拷贝至系统Fonts目录下（C:\Windows\Fonts\），字体文件将被安装，此时可以在ArcMap中引用该字体文件创建符号（具体步骤参见本节第20步）。

       多色地铁符号制作

       对于由两种或两种以上颜色组成的符号，还需要特殊的处理。先在FontCreator中依据颜色将符号拆分不同的部分，分别保存字符，并保证每个字符包含的符号部分的相对位置不变。使用时，在ArcMap中将字符组合，显示为不同颜色，构成完整的多颜色符号。下面以长沙地铁符号为例，如图，说明多色符号的制作过程。

       15.在调整大小、位置后（即第12步完成后），全选整个符号，将其复制（Ctrl+C），如下图，然后将符号上面红色部分删除，保留下面蓝色部分；

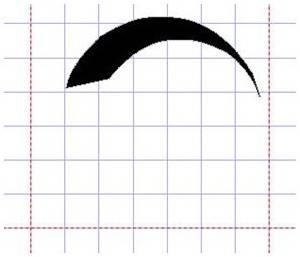

       16.重新打开一个字符编辑窗口，粘贴(Ctrl+V)复制的长沙地铁符号，删除下面蓝色部分，使其只保留上面红色部分，如图；

       17.注意调整Bearings红线，使字符显示居中，调整到0和2048位置；

       18.关闭字符编辑窗口，保存字体文件；

       19.安装字体文件，将字体文件“ESRI China Oline1 subway.ttf”拷贝至系统Fonts目录下（C:\Windows\Fonts\），字体文件将被安装；

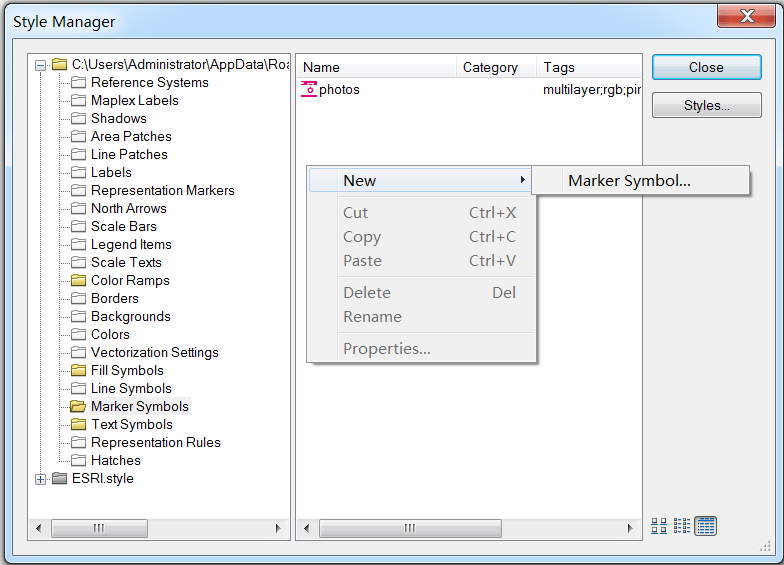

       20.启动ArcMap，单击File->Style Manager，在符号管理器中添加自定义样式文件（*.Style），创建新的标记符号，如图；

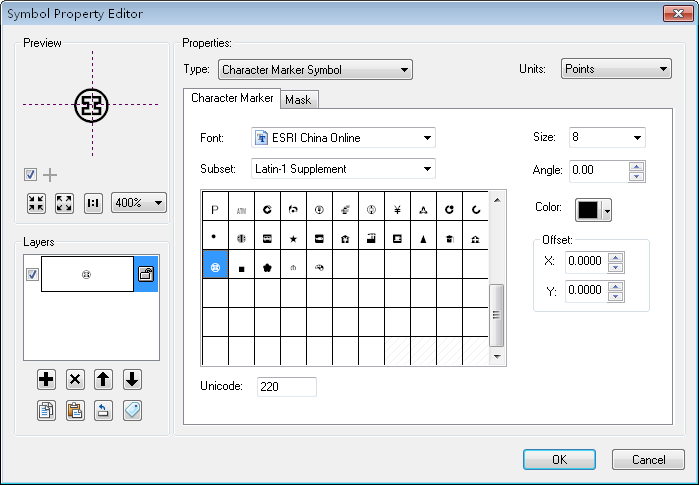

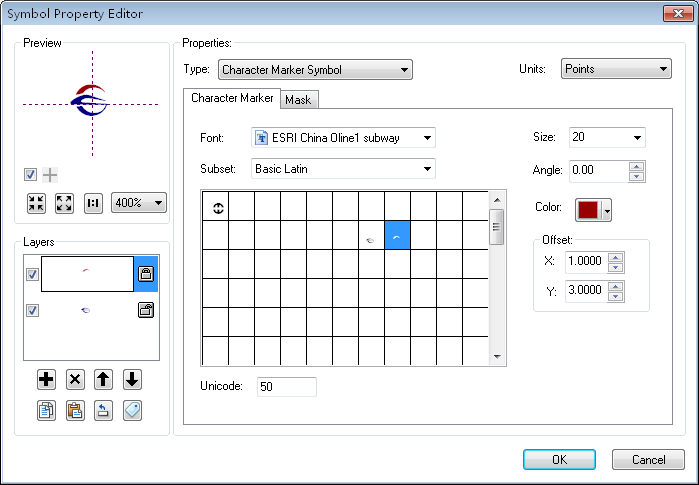

       21.进入符号属性编辑器窗口，在Layers中添加两个层，第一个层选择“ESRI China Oline1 subway”字体中的长沙地铁符号上面红色部分，第二个层选择下面蓝色部分。分别设置不同的颜色（红、蓝），相同的大小，调整Offset值使其对齐，如图。

       22.单击OK，完成长沙地铁符号创建。

       以上就是在FontCreator中制作字符和ArcGIS中使用字符创建符号的过程。学习这个案例后，您就可以把常见到的标识以符号的形式显示在地图上了。
