ArcGIS制图手册(2-2)羽化效果

ArcGIS制图手册(2-2)羽化效果
上文介绍了ArcGIS制图中的粉饰效果,本文介绍ArcGIS制图设计另外一种常用的效果:羽化效果。

       上文介绍了ArcGIS制图中的粉饰效果,本文介绍ArcGIS制图设计另外一种常用的效果:羽化效果。

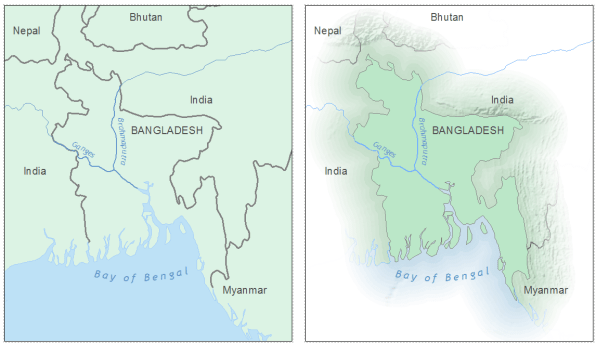

       上图中左侧地图的图形背景组织很差,很难区分图中重点内容;右侧地图通过使用羽化效果突出了重点内容。



       案例解析



       现在讲解羽化效果的制作方法。在ArcMap中,对于重点突出区域生成多环缓冲区,如图:







       然后使用Union工具,给多环缓冲区加一个边界,该边界范围与地图出图范围一致,如图







       最后,对缓冲区的多边形使用由小到大的透明度,使用白色填充符号,羽化效果即可实现,如图:







       实现过程



       创建羽化效果,分以下4个步骤来实现。



       1步:创建多环缓冲区



       根据研究区域边界,可以使用ArcToolbox中分析工具箱里的Multiple Ring Buffer tool工具创建多环缓冲区,也可以使用Buffer向导(这个方法略快些,本文选择该方式)。



       1.启动ArcMap,加载数据并符号化;



       2.数据视图下,打开量测工具,计算羽化的范围(30km),如图;







       3.开启Buffer Wizard工具。单击菜单Customize->Customize Mode,切换到Commands页,在Categories下选择Tools,在Commands下选择Buffer Wizard,拖放到Tools工具条上,如图;

       4.单击Buffer Wizard工具,打开向导页面,选择研究区图层,即北京范围,如图;







       5.单击下一步,选择As multiple buffer rings方式,设置环数为10,缓冲距离为3km,距离单位为Kilometers,如图;







       6.单击下一步,参数设置如图,注意修改输出要素类名称;







       7.单击完成,生成新图层“Buffer_of_北京”,如图;







       2步:为步骤1中创建的缓冲区添加一个“边界多边形”



       这时需要添加一个多边形,以显示缓冲区以外的可见范围,这里暂且称它为“边界多边形”。



       8.数据视图下,在Draw工具条上使用矩形工具,按照出图页面范围绘制一个几何图形;



       9.Draw工具条上,单击Drawing->Convert Graphics to Features,打开转换图形至要素窗口,在Convert下选择Polygon graphics,勾选Selected graphics only选项,使用数据框坐标系统,重命名输出要素类,勾选Automatically delete graphic after conversion,如图;







       10.单击OK,添加新图层MapExtent



       11.Arctoolbox中打开Union工具,输入要素选择“Buffer_of_北京”、MapExtent,命名输出要素类名称,JoinAttributes选择ALL,如图







       12.单击OK,生成新图层“Buffer_北京_Union”,如图 94







       13.Arctoolbox中打开Erase工具,输入要素选择“Buffer_北京_Union”,擦除要素选择“北京”,命名输出要素类名称,如图







       14.单击OK,生成新图层“Buffer_北京_Union_Erase”,如图;







       3步:添加透明度字段,并计算属性值



       15.在内容列表中,右键单击“Buffer_北京_Union_Erase”图层,选择Open AttributesTable,打开属性表窗口;



       16.单击Table Options->Add Field,打开添加字段窗口,命名新字段为Xpar,字段类型为Long Integer,如图,单击OK







       17.在属性表窗口中,选中Xpar字段列,右键单击选择Field Calculator,打开字段计算窗口,在“Xpar=”下输入“100-((100 *[FromBufDst])/[LargestFromBufDst_Distance])”,其中[LargestFromBufDst_Distance]是缓冲的最大范围(本例中是30km),如图,这个计算会使得Buffer越远的地方透明度越大,单击OK







       18.在属性表窗口中,选择“FID_Buffer_of_北京”字段值为-1的记录,即选中边界多边形,使用Field Calculator计算Xpar值为0,如图;







       第4步:使用透明度字段对缓冲区进行符号化**



       现在,需要对缓冲区图层设置符号和透明度。



       19.关闭属性表窗口,在内容列表中,右键单击“Buffer_北京_Union_Erase”图层,选择Properties



       20.打开图层属性表窗口,切换到Symbology页,选择Features->Single Symbol,单击填充符号,弹出符号选择器窗口,设置填充符号颜色为白色,轮廓线颜色为无色,如图,单击OK







       21.回到图层属性Symbology页,单击Advanced按钮,选择Transparency,设置Xpar字段作为透明度值;







       22.连续单击OK,关闭图层属性窗口。在内容列表中,将“Buffer_北京_Union_Erase”图层移至最上层,查看地图窗口,羽化效果如图。







       可以看到,背景逐渐衰落的效果出来了。这时,还可以添加其它数据,如河流等,但要注意放在“Buffer_北京_Union_Erase”图层的下面。还可以将需要的标注转为注记进行显示。
