ArcGIS制图手册(2-3)阴影效果

       上文介绍了ArcGIS制图中的羽化效果，本文介绍ArcGIS制图设计另外一种常用的效果：羽化效果：阴影效果。

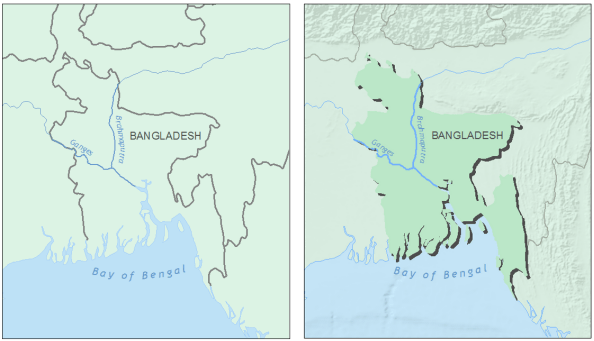

       上图中左侧地图的图形背景组织很差，很难区分图中重点内容；右侧地图通过使用阴影效果突出了重点内容。

       案例解析

       下面介绍两种阴影效果的创建方法：一是纯色阴影（single color），二是渐变阴影（gradient pattern）。

        关于纯色阴影，在ArcMap中使用制图表达和移动几何效果就可以实现。使用两个图层叠加方式，上层使用单一符号化渲染；下层起到阴影作用，使用制图表达渲染，利用灰色填充符号和移动几何效果形成阴影，如图

       关于渐变阴影，同样使用制图表达和移动几何效果就可以实现。利用两个图层叠加方式，上层使用单一符号化渲染；下层起到阴影作用，使用制图表达渲染，利用渐变填充符号和移动几何效果形成阴影，如图

       实现过程

       纯色阴影效果

       创建纯色阴影效果，分以下2个步骤来实现。

       第1步：将要素类符号转换为制图表达

       【由于需要使用制图表达，因此数据需要存储在geodatabase当中。】

       1.启动ArcMap，加载数据并符号化，如图；

       2.在内容列表中，右键单击“北京”图层，选择Convert Symbology to Representation，打开转换为制图表达窗口，输入制图表达名称为“北京_Rep”，其他属性设置如图；

       3.单击Convert，在内容列表中即生成一个名为“北京_Rep”的制图表达图层，将该图层放置在“北京”图层下方；

       第2步：设置填充符号颜色，添加移动几何效果

        4.在内容列表中，右键点击“北京_Rep”图层，选择Properties；

        5.打开图层属性窗口，切换到Symbology页，选择Representations->北京_Rep，可以查看制图表达规则及其属性，在Solid color pattern下修改颜色为灰色（RGB 156,156,156），如图所示；

       6.单击“加号”按钮，弹出几何效果窗口，选择Polygon input->Move，如图，单击OK；

       7.修改Move几何效果参数，X为3pt，Y为-3pt，如图；

       8.单击确定，关闭图层属性窗口，查看地图窗口，纯色阴影效果如图。

       渐变阴影效果

       实现渐变阴影效果的方法与纯色阴影效果类似，只在第5步不同。

       第1步：将要素类符号转换为制图表达

       【由于需要使用制图表达，因此数据需要存储在geodatabase当中。】

       1.启动ArcMap，加载数据并符号化，如图；

       2.在内容列表中，右键单击“北京”图层，选择Convert Symbology to Representation，打开转换为制图表达窗口，输入制图表达名称为“北京_Rep”，其他属性设置如图

       3.单击Convert，在内容列表中即生成一个名为“北京_Rep”的制图表达图层，将该图层放置在“北京”图层下方；

       第2步：设置渐变填充符号颜色，添加移动几何效果

       4.在内容列表中，右键点击“北京_Rep”图层，选择Properties；

       5.打开图层属性窗口，切换到Symbology页，选择Representations->北京_Rep，可以查看制图表达规则及其属性，单击Solid color pattern旁的箭头，选择Gradient模式，如图；

       6.设置Color1为浅灰色（RGB 225, 225, 225），设置Color2为黑色（RGB 0, 0, 0），使用HSV算法，样式选择Buffer，修改间隔为100，百分比为5，角度为0，如图

       7.单击“加号”按钮，弹出几何效果窗口，选择Polygon input->Move，如图，单击OK；

       8.修改Move几何效果参数，X为3pt，Y为-3pt，如图；

       10.单击确定，关闭图层属性窗口，查看地图窗口，渐变阴影效果如图所示，边缘的阴影效果相比纯色阴影会更加柔和。

       不过，这种方法对于较小的多边形效果不明显，这时可以使用override的方式修正。

      第3步：使用override方式修正阴影

      11.在内容列表中，修改查看方式为List by Selection，设置“北京_Rep”图层为可选择状态，其他图层为不可选择状态，如图

       12.右键单击ArcMap工具栏空白处，打开Representation工具条、Editor工具条；

       13.在Editor工具条上，选择Editor->Start Editing，开启编辑进程；

       14.在Representation工具条上，单击选择工具（），选中阴影效果不正确的多边形，如图

       15.在Representation工具条上，单击制图表达属性（），弹出制图表达属性窗口，显示选中多边形的制图表达规则；

       16.修改百分比值，小多边形需要将该值调大。在本例中，将岛屿多边形的百分比值改为60-90之间，如图；

       17.修改完成后，在Editor工具条上，选择Editor->Stop Editing，结束编辑进程并保存，效果如图。
