ArcGIS制图手册(3-6)河流宽度渐变

       上文以《ArcGIS道路叠加和融合》为例介绍了处理地图符号冲突的解决方法，本文以河流宽度渐变为例，介绍关于制图表达的一些内容。 通过对地图中的线状水体添加宽度渐变效果，能够使地图更具真实感。这里，就来介绍一下如何使用ArcMap来为线状水体添加宽度渐变效果。

        案例解析

       河流的宽度渐变效果可以通过制图表达来实现。制图表达可以突破要素的几何属性，比如用面符号或线符号表示点要素，或者用面符号表示线要素。本例中我们需要使用面符号表示线状河流要素，同时对该面层添加“锥形面”几何效果，设定起始宽度和结束宽度，形成渐变效果。这就要求线状河流要素类至少包含两个字段，起始宽度和结束宽度。

       实现过程

      1.启动ArcMap，加载线要素类HydroL_1，该要素类包含多条线状河流，如图；

       2.在内容列表中，右键单击HydroL_1图层，选择Convert Symbology to Representation；

       3.打开转换为制图表达窗口，输入制图表达名称为HydroL_1_Rep，其他属性设置如图

       4.单击Convert，即生成一个名为HydroL_1_Rep的制图表达图层。该图层可以代替HydroL_1图层，取消显示HydroL_1图层；

       5.在内容列表中，右键点击HydroL_1_Rep图层，选择Properties；

       5.打开图层属性窗口，切换到Symbology页，选择Representations-> HydroL_1_Rep，可以查看制图表达规则及其属性，如图；

       6.单击Add new fill layer，添加一个面层，如图；

       7.为该面层添加几何效果，选中该面层，单击“+”，如图；

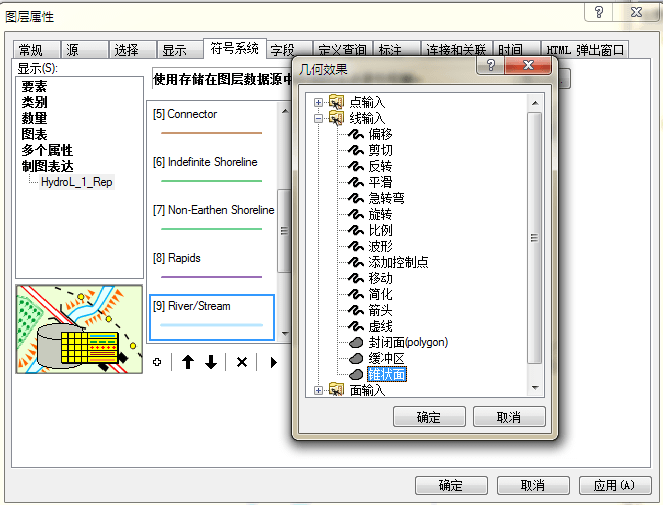

       8.弹出几何效果窗口，选择Line input->Tapered polygon（锥状面效果），如图；

       9.单击OK，回到图层属性的Symbology页；

       10.单击Display field overrides，启动数据字段驱动制图，开始字段选择fromwidth，结束字段选择towidth；

       11.单击确定，将弹出如图所示的警告窗口

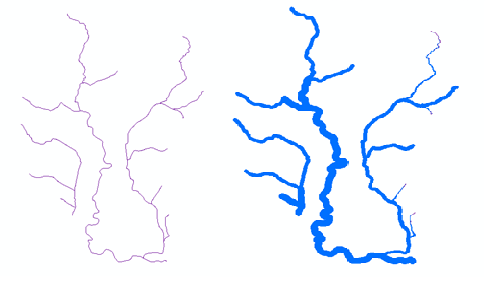

       单击OK后全部设置生效，查看地图窗口，如图
