ArcGIS三维入门(2-13)ArcGIS等高线转换DEM的方法

ArcGIS三维入门(2-13)ArcGIS等高线转换DEM的方法
本文介绍ArcGIS中等高线转换成DEM的方法。

       表示地形的最常见的线模式是一系列描述高程曲线的等高线。由于现有地图大多数都绘有等高线,这些地图便是数字高程模型的现成数据源,可以将纸面等高线图扫描后,自动获取DEM数据。由于数字化的等高线不适合用于模拟三维地形以及进行地形分析,因此,必须要把数字化等高线转为格网高程矩阵。

       我国 4 种比例尺 DEM 及其空间分辨率的对应关系:

       1:100 万 DEM -- 1000m空间分辨率; > 1:25 万 DEM -- 100m 空间分辨率; > 1:5 万 DEM -- 25m > 空间分辨率;> 1:1 万 DEM -- 5m 空间分辨率。

       由等高线生成 TIN 不规则三角网

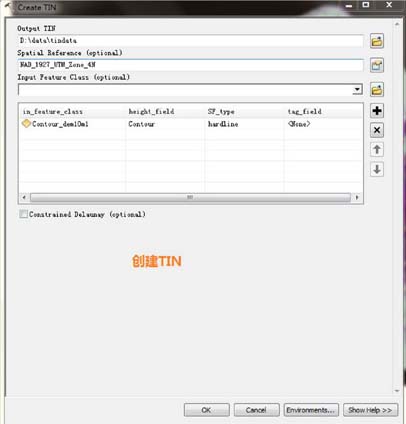

        ArcToolbox-> 3D Analyst Tools->TIN Management ->Create TIN-工具。鼠标左键双击工具名字即可调出 CreateTIN 对话框。如图所示:


       mass point:采样点  不规则分布的采样点,由 XYZ 值表示,它是建立三角网的基本单位,在定义三角网面时,每一个 mass point 都非常重要。每一个 mass point 的位置都是仔细选择以获得表面形态的重要参数。

       hard line:硬断线  表示表面上突然变化的特征线,如山脊线、悬崖及河道等。在创建TIN时,硬隔断线限制了插值计算,它使得计算只能在线的两侧各自进行,而落在隔断线上点同时参与线两侧的计算,从而改变TIN 表面的形状。

       soft line:软断线  添加在 TIN 表面上用以表示线性要素但并不改变表面形状的线,它不参与建TIN

       由三角网 TIN 转为 DEM

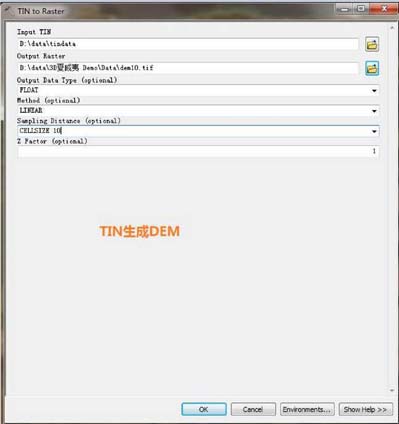

       ArcToolbox-> 3D Analyst Tools->Conversion ->From TIN->TIN to Raster 工具。鼠标左键双击工具名字即可调出 TIN to Raster 对话框。如图所示:
