ArcGIS三维入门(3-6)ArcGIS添加矢量数据

ArcGIS三维入门(3-6)ArcGIS添加矢量数据
ArcGIS添加矢量数据

基本矢量数据可以分为点、线、面数据。以 StatesWGS84 面数据为例,演示是加载矢量数据过程:

1)点击文件添加按钮。

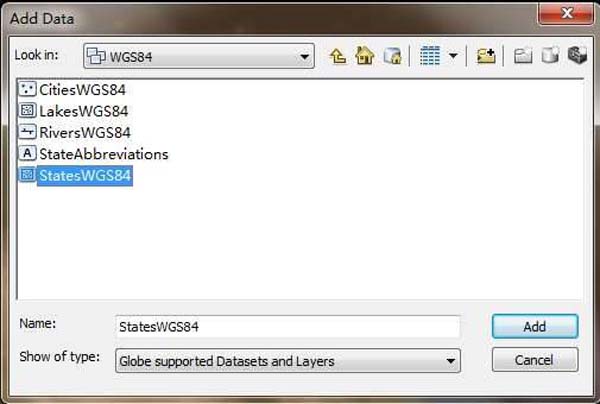

(2)定位到包含想要添加的矢量数据所在的文件夹。单击想要添加的图层,单击Add。 如图

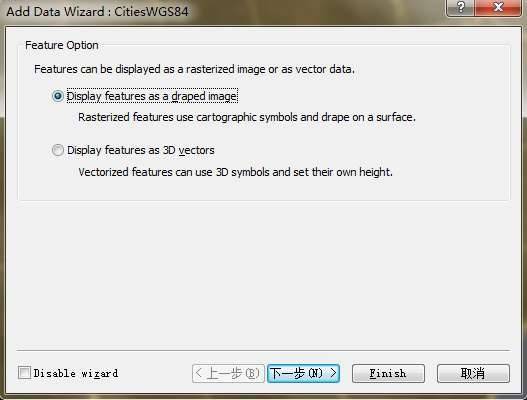

(3)面图层不会弹出 Feature Option 对话框,如果选择了点和线的矢量文件,在数据添加向导窗口(Add Data Wizard)中,Feature Option给用户提供了两种选择,如图所示:



Display features as draped image(以叠加影像显示要素) Display

features as 3D vectors(以 3D 矢量显示要素)。

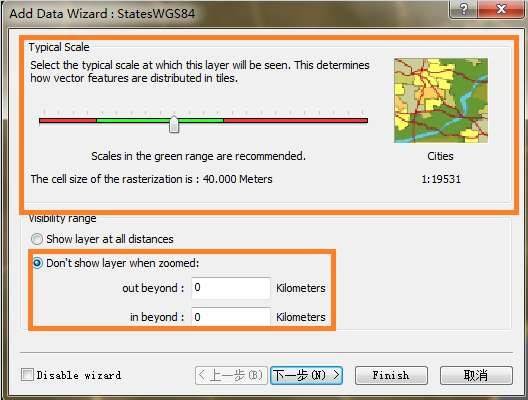

(4)在数据添加向导窗口(Add Data Wizard),无论选择的矢量文件是点文件、线文件,还是面文件都会要求选择典型比例尺(typical scale)和可视范围(Visibility range)。这里按照系统默认的设置,单击下一步,如图所示:

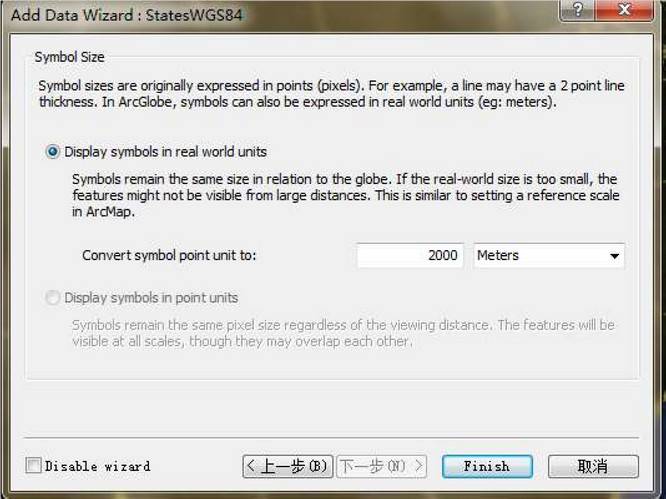

(5)在数据添加向导窗口(Add Data Wizard),无论选择的矢量文件是点文件、线文件,还是面文件都会要求选择 Symbol size。系统提供两种选择,一种是 Display symbols in real world units,另一种是 Display symbols in point units。这里按照系统默认的设置,单击下一步。如图所示:

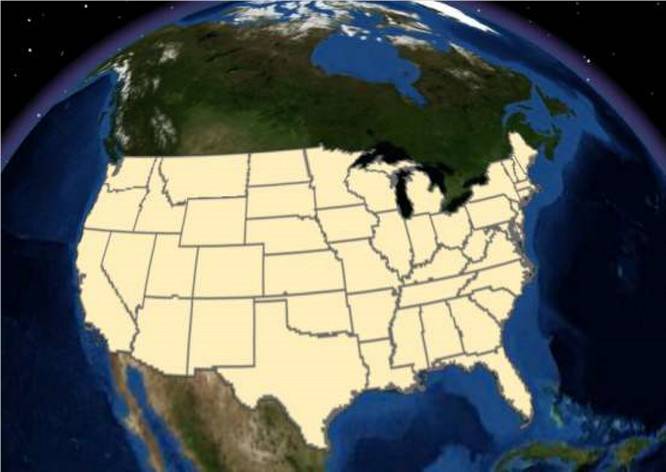

6)在坐标转换提示窗口(Geographic Coordinate Systems Warning),可以自定义要转换的坐标系统,也可以选择系统默认的坐标系统。系统默认的坐标系统是WGS84,如果加入的矢量文件的地理坐标为WGS84,则不会弹出该窗口。矢量数据会作为叠加在球体表面的图层而被添加到球体地形的表面,如图
