ArcGIS二次开发-如何在Page Layout上添加Scale bar

ArcGIS二次开发-如何在Page Layout上添加Scale bar

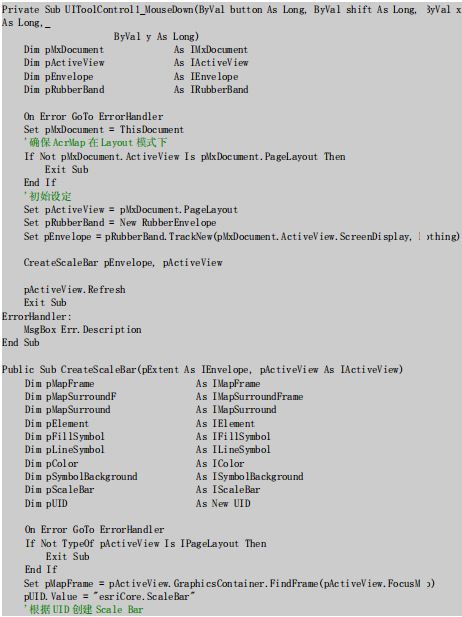

本例要实现的功能是以鼠标在Page Layout上画的Envelope为范围在PageLayout上添加Scale Bar。

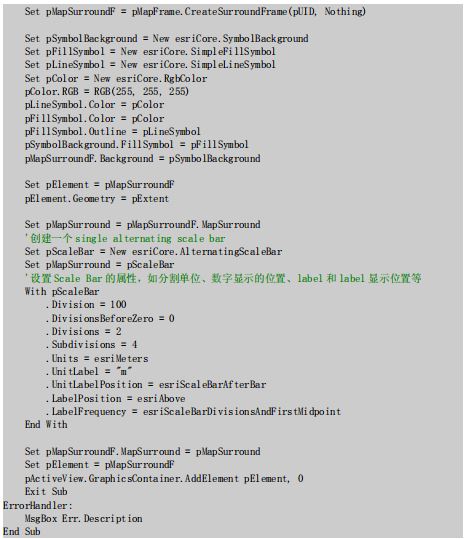

       首先需要在PageLayout上创建一个Scale Bar元素，然后再设置该元素的属性。要实现此功能，用到了接口IScaleBar，用来控制ScaleBar。以下是该接口的属性介绍：
       Division：设置比例尺的分割单位；
       DivisionsBeforeZero：设置比例尺原点左侧显示的段数；
       Divisions：设置比例尺的总段数（包括原点左侧的段数）；
       Subdivisions：设置主比例尺分为几个子段；
       Units：设置比例尺的单位；
       UnitLabel：String 型，设置单位标签上的内容；
       UnitLabelPosition：设置单位标签显示的位置；
       LabelPosition：比例尺数字标签的显示位置；

       LabelFrequency：比例尺数字标签的风格。
