使用DEM数据生成剖面图的两种方法

       最近在工作中遇到了从DEM数据中提取剖面图需求，鉴于本人自身在ArcGIS应用方面有些弱，就去找了相关教程，最后在地理国情网站发现了这个好方法。在ARCGIS中使用DEM生成剖面图主要有两种方法。

       通过3D Analyst直接提取DEM剖面

       使用3D Analyst 交互式工具条上的 剖面图工具 可用于栅格、不规则三角网 (TIN) 或 terrain 数据集表面上创建剖面。也可以通过在一组点或多点上绘制 3D 线来得到剖面图。

       主要步骤:

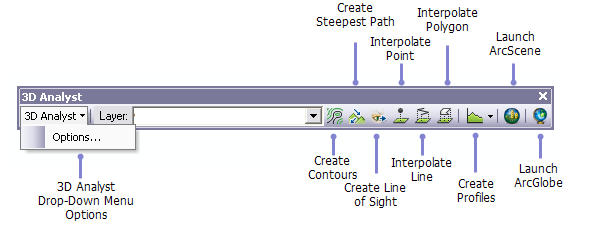

        启动ArcMap，单击 3D Analyst 工具条上的“图层”下拉箭头并单击要创建剖面图的表面。

        单击线插值按钮Interpolate line。

        单击相应表面并对要创建剖面图的线进行数字化。完成将折点添加到线后，双击以停止数字化。

        单击创建剖面图按钮Create Profiles。

       也可更改剖面图的布局。右键单击剖面图的标题栏并单击属性。更改基本布局选项并单击确定，或单击高级选项来对布局进行更复杂的更改。

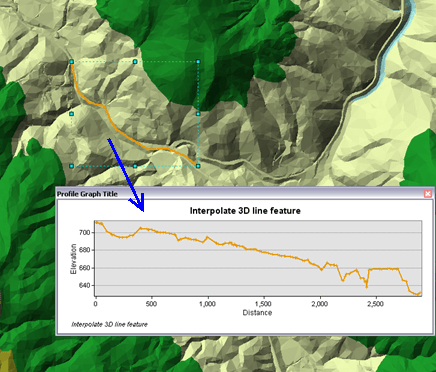

       如图所示：

        由特定位置高程点生成剖面图

       第二种方法是按照特定位置高程点生成剖面图，这就需要指定提取哪些特征点。

        步骤一：提取指定特征点

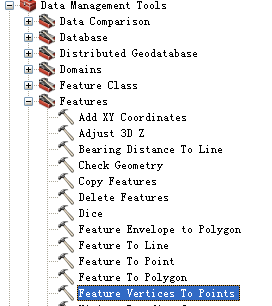

       当提取的特征点为线要素的折点时，可调用要素折点转点工具：Data management tools——Features——Feature Vertices to Points工具。

       当提取的特征点要满足某种特定距离要求，如：沿中断线或管线走向，每隔5米提取一个特征点，可先创建一个点图层，在开启编辑的状态下，调用Construct Points方法创建点要素。如图：

       注意：创建点前，需要先准备点图层，选中生成点的参考线，然后选择“construct points”设置相关参数，即可沿线提取满足某种特定条件的点要素。从线要素起点开始，每隔5米创建一个点要素，保存在Vertex图层上。

       步骤二：从DEM数据中提取高程值赋给特征点

       将从上一步骤中提取的特征点和DEM数据加载到ArcMap中，调用以下工具Spatial Analyst Tools——Extraction——Extract Values to Points

       运行该工具后，从DEM中提取了高程值赋予特征点，提取出的高程存储在RASTERVALUE字段中。提取高程值后，需要从中筛选出明显错误的高程点，并删除，如-9999等，这些值的存在会影响最终生成的剖面的效果。

        步骤三：由高程值沿线创建DEM剖面

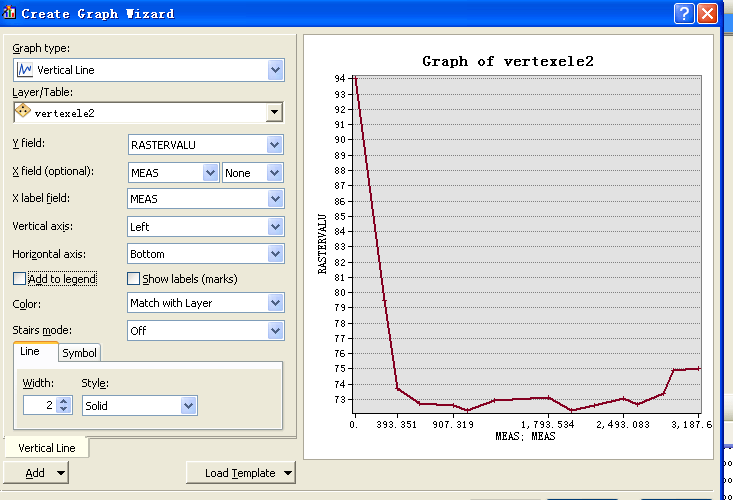

       由高程值生成剖面图可采用ArcGIS创建图表功能中的创建剖面线功能，可打开要素属性表，在table options选项下选择Creat Graph功能，按照提示设置参数，如：可使DEM剖面线的横轴为距离第一个点之间的距离，纵轴为高程值，生成的剖面线如下图所示。
