数据三维表达操作流程

       【方法】

       使用ArcGIS中【Int】（转为整型）工具、【Raster To Polygon】（栅格转面）工具，并结合ArcScene实现数据三维视图表达效果。注：DEM 数据是栅格数据，无法直接使用矢量符号对其进行三维块状化表达，必须将DEM转为矢量面数据才能达到该效果，而要将DEM转为矢量面数据，必须保证DEM 的值为整型。

       【操作步骤】

       1）栅格转整型

       加载数据，打开【Spatial Analyst Tools】|【Math】|【Trigonometric】【Int】工具，Input raster or constant value设置为“dem”，Output raster设置为“int”；确定，得到转整型后的栅格数据。注：本例中DEM数据为浮点型，若实际情况下的DEM为整型，则可不必执行此操作。操作流程如下。

       2）栅格转矢量面数据

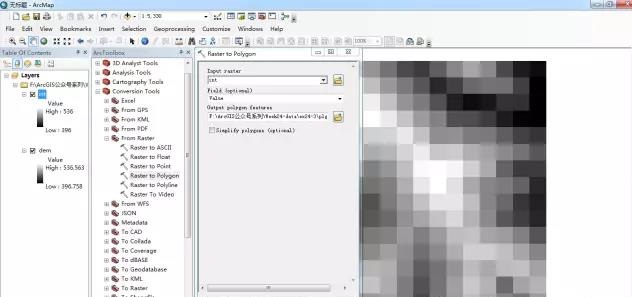

       打开【Conversion Tools】|【From Raster】|【Raster to Polygon】工具，Input raster “int”，Field设置为“VALUE”，Output polygon features设置为“plg”，取消勾选“Simplify polygons”选项；确定，得到栅格转面后的矢量面数据。注：在转换过程中，具有相同值的相邻栅格会被融合至同一面内部，即矢量面数据可能包含大片等值的栅格。操作流程如下。

       3）三维立体表达

       打开ArcScene软件，加载矢量面数据plg；双击plg图层打开【Properties】对话框，选择【Extrusion】选项卡；勾选“Extrude features in layer”，打开表达式构建器，输出表达式【[GRIDCODE]-200】；选择【Symbology】选项卡，显示方式选择“Categories | Unique values”，值字段选择“GRIDCODE”，单击Add All Values，调整颜色使得其按值从小到大的顺序逐渐变红；确定，得到三维表达图形。操作流程如下。
