如何绘制地理网络图

建立网络地理坐标数据，如下图。其中（x y）表示始发地坐标，而(tx ty)则表示目的地坐标，本例中目的地坐标均为北京。

将该坐标数据转换为ArcGIS上点位置。通过Conversion Tools - Excel - Excel to Table添加数据，然后通过右键Dispaly X Y Data显示为点位置（注意定义并统一地理坐标系）。

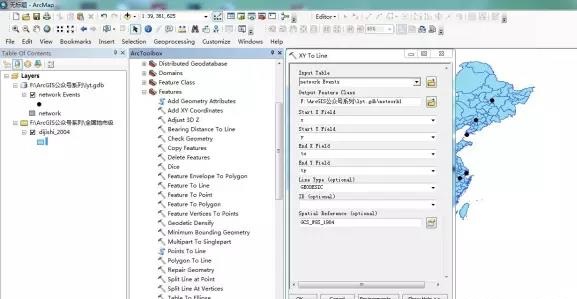

添加底图（中国地图）后，选择Data Management Tools - Features - XY to Line。其中 Input Table 为 network Events，Start X、Y Field 依次为x、y， End X、Y Field为 tx、ty，其他可忽略，显示如下。

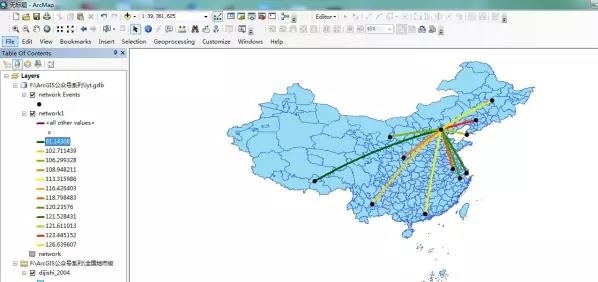

图示右键选择Properties - Symbology - Categories。其中Value Field 选择x，同时添加全部值域，显示如下。
