GIS空间数据库(65)三维空间数据模型

GIS空间数据库(65)三维空间数据模型

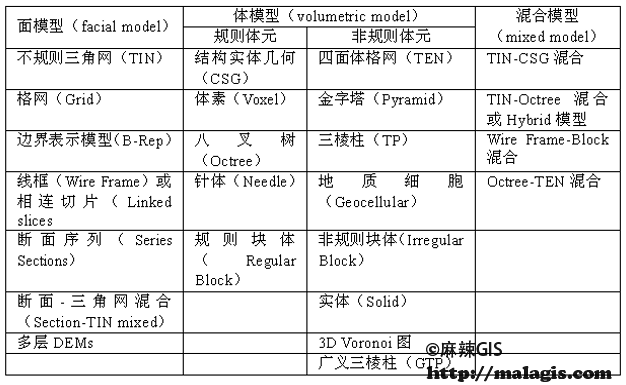

常见的三维空间数据模型如下表所示:

       常见的三维空间数据模型如下表所示:



       面模型(facial model



       不规则三角网(TIN)

       格网(Grid

       边界表示模型(B-Rep

       线框(Wire Frame)或相连切片(Linked slices

       断面-三角网混合(Section-TIN mixed

       多层DEMs



       基于面模型的构模方法侧重于3D空间实体的表面表示,如地形表面、地质层面、构筑物(建筑物)及地下工程的轮廓与空间框架。

       基于采样点的TIN模型和基于数据内插的Grid模型,通常用于非封闭表面模型; B-Rep模型和Wire Frame模型通常用于封闭表面或外部轮廓模拟;Section模型、Section-TIN混合模型及多层DEM模型通常用于地质构模。

       通过表面表示形成3D空间目标轮廓,其优点是便于显示和数据更新,不足之处由于缺少3D几何描述和内部属性记录而难以进行3D空间查询和分析。

       体模型(volumetric model



       (1)规则体元



       结构实体几何(CSG

       体素(Voxel

       八叉树(Octree

       针体(Needle

       规则块体(Regular Block



       (2)非规则体元



       四面体格网(TEN

       金字塔(Pyramid

       三棱柱(TP

       地质细胞(Geocellular

       非规则块体(Irregular Block

       实体(Solid

       3D Voronoi

       广义三棱柱(GTP



       体模型基于3D空间的体元分割和真3D实体表达,体元的属性可以独立描述和存储,因而可以进行3D空间操作和分析。

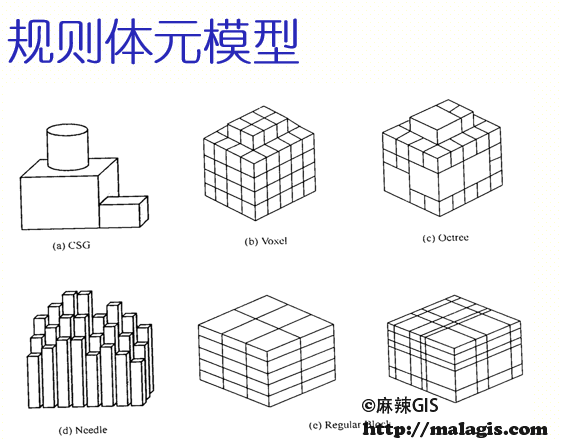

       规则体元包括CSG-treeVoxelOctreeNeedleRegular Block5种模型。规则体元通常用于水体、污染和环境问题构模。 VoxelOctree模型是一种无采样约束的面向场物质(如重力场、磁场)的连续空间的标准分割方法;

       NeedleRugular Block可用于简单地质构模。

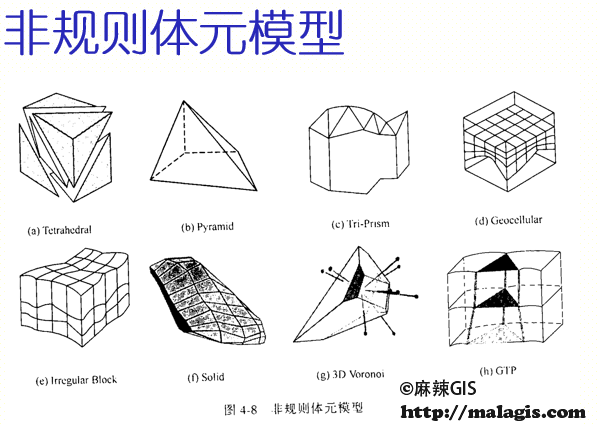

       非规则体元包括TENPyramidTPGeocelluarIrregular BlockSolid3D-VoronoiGTP8种模型。非规则体元均是有采样约束的、基于地质地层界面和地质构造的面向实体的3D模型。


       混合模型



       TIN-CSG混合

       TIN-Octree混合或Hybrid模型

       Wire Frame-Block混合构模

       Octree-TEN混合
