GIS基础-DEM中根据等高线生成三角网

      等高线离散点直接生成TIN

     直接将等高线上的点离散化,然后采用上面所讲的从不规则点生成TIN 。

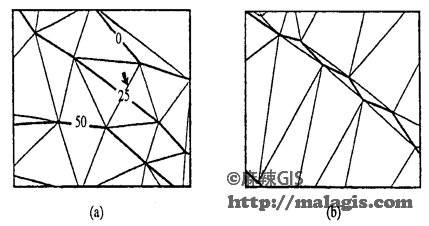

     两种无效三角形情况

     (a)三角形与等高线相交－－三角形穿越等高线

     (b)三角形的三个顶点都位于同一条等高线上－－平高三角形

      将等高线作为特征线的方法

      将每一条等高线当做断裂线或结构线,并且规定在这些线上不能有三角形跨越－－避免三角形穿越等高线。

      自动增加特征点及优化TIN的方法

      将等高线离散化建立TIN,但采用增加特征点的方式来消除TIN中的“平高三角形”,并使用优化TIN的方式来消除不合理的三角形比如三角形与等高线相交等;另外对TIN中的三角形进行处理以使得TIN更接近理想化的情况。

      使用手工方式增加特征点线,无论在效率方面,还是在完整性、合理性等方面都是很有限的。因此需要设计一定的算法来自动提取特征点。这些算法的原理大都基于原始等高线的拓扑关系。对TIN进行优化则需对三角形进行扫描判断并以一定的准则进行合理化的处理。
