地图的分幅与编号

       地图分幅编号的意义



       对于某一制图区域，由于比例尺的增大，引起图幅面积的增大，因而引起纸张、印刷、保管、使用一系列的困难，因此，必须研究地图的分幅。



       地图上有了分幅，为了能迅速查找所需要的某地区某种比例尺的地图，就需要将地图按一定的规律进行编号。



       地图的分幅:



       是对各种图按一定的原则划分其大小。



       地图的编号:



       是将分幅后的每幅图按一定的规律给予特定的号码来标记。



        地图分幅编号的方法



       1.地图的分幅



       矩形分幅



       每幅地图的图廓都构成矩形，相邻图幅是以直线划分的。



       依据：是根据纸张和印刷机的规格(全开1092*787、对开960*787、四开、8开、16开等）而定。



       优缺点：

       优点： 拼接方便（不拼接的分幅除外）;

       充分利用纸张和印刷机的版面，保持印刷面积

       的平衡;

       能保持主要地区完整。



       缺点： 图廓的地理位置不准确（因分幅线不固定）；

       整个制图区域只能采用一次投影。



       经纬线分幅



       每幅地图的图廓线都由经线和纬线构成。



       优缺点:

       优点：地理位置明确；

       整个制图区域可采用多次投影。



       缺点：图幅拼接不方便；

       不利于有效利用纸张和印刷机的版面。



       2.地图的编号



      行列式编号法：



       编号为：“行号-列号”形式，也可是：“行号列号”。



       自然序数编号法



       将分幅地图按自然序数顺序编号。排列方法：自上而下，从左到右。



       采用图廓西南角坐标公里数编号



       采用这种方法编号时，x坐标在前，y坐标在后。如1：500精确到0.01,1:1000和1:2000精确到0.1km,如10.0-21.0



       目前我国地形图的分幅编号法



       1.地形图的分幅



       1：100万地形图的分幅



      以Δλ=60Δϕ=40Δλ=60Δϕ=40将地表分成许多梯形形状，每一梯形小格为一幅1：100万地图所表示的范围。为了充分利用纸张和印刷机版面，故规定纬度600−760600−760之间相邻两幅合并,即每幅图包括经差Δλ=120Δλ=120,纬度Δϕ=40Δϕ=40。在纬度760−880760−880之间相邻四幅合并，即每幅图包括经差24度,纬度4度，纬度88度以上单独为一幅。

      2013-05-29_222627



      小总结：



      纬度00−60000−600    Δλ=600,Δϕ=40Δλ=600,Δϕ=40分幅

      纬度600−760600−760    Δλ=120,Δϕ=40Δλ=120,Δϕ=40分幅





      纬度760−880760−880    Δλ=240,Δϕ=40Δλ=240,Δϕ=40分幅

      880−900880−900为一幅图

      1:50万



       每幅1：100万地形图划分为2行2列，共4幅1：50万地形图,其分幅为经差3度、纬差2度



       1:25万



       每幅1：100万地形图划分为4行4列，共16幅1：25万地形图，其分幅为经差

       1030′

       1030′、纬差

       1010

       1:10万



      每幅1：100万地形图划分为12行12列，共144幅1：10万地形图，其分幅为经差30'、纬差20'



       1:5万



       每幅1：100万地形图划分为24行24列，共576幅 1：5万地形图，其分幅为经差15'、纬差10'



       1:2.5万



       每幅1：100万地形图划分为48行48列，共2304幅1：2 .5万地形图，其分幅为经差7'30'' 、纬差5'



       1:1万



      每幅1：100万地形图划分为96行96列，共9216幅1：1万地形图，其分幅为经差3'45''、纬差2'30''



       1:5000



      每幅1：100万地形图划分为192行192列，共36864幅1： 5000地形图，其分幅为经差1'52.5'' 、纬差1'15''



      2.地形图的编号



       1:100万图的编号

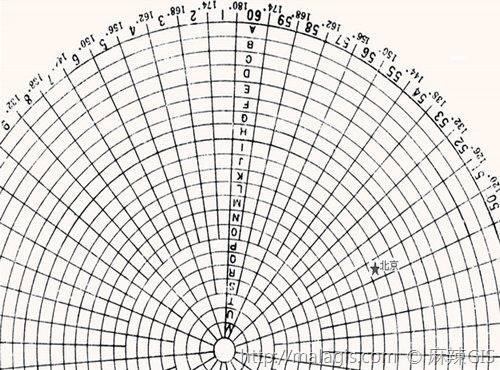

      从经线180度算起,自西半球向东半球每6度为一列,全球360,共分60

      列,依次用阿拉伯数字1、2、3、4、560表示。我国位于东半球，

      因此其列号总是大于30。从赤道算起，向两极每4度为一行，用拉丁

      字母A、B、C V表示，南北半球各分22行。



       1：100 图幅编号是“行号列号”，行号是“字符码”（A…..V）；列号是“数字码”（1…30…60）



       纬度60度 -76度为双幅,图号为P3、4

       纬度76度 -88度为四幅，图号为T25、26、27、28

       北半球图幅的图号在其行号前加上N

       （north头一个字母），NJ50

       南半球图幅的图号在其行号前冠以S

      （south头一个字母）， SJ50



       1：50万--1：5000地形图的编号

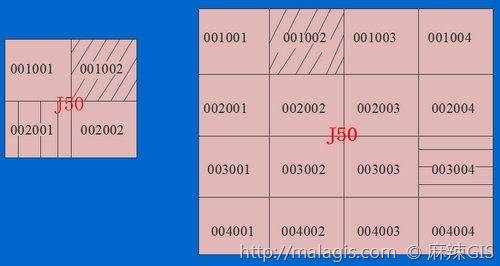

       以1:100万地形图编号为基础,采用行列编号法,即将1:100万地形图按所含各比例尺地形图的经差和纬差划分成若干行和列,横行从上到下,纵列从左到右按顺序分别用阿拉伯数字(数字码)编号,表示图幅编号的行列代码均采用三位数表示(不足三位时前面补0),取行号在前,列号在后的排列形式标记,加1:100万图幅的图号之后。



      比例尺 1:50万 1:25 万 1:10万 1:5万 1:2.5万  1:1万  1:5000

      代码    B      C       D      E      F      G       H

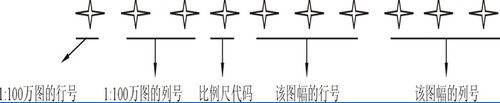

        每幅图的编号表达格式为:

2013-05-29_233221



2013-05-29_233318
