普通地图自然要素的表示

       海洋要素的表示

       海岸

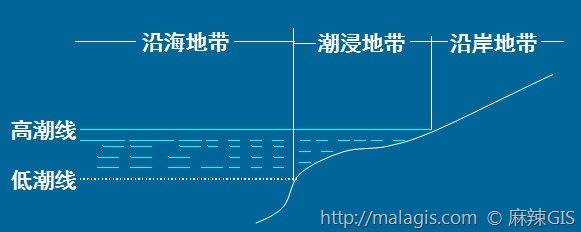

       海岸结构

       沿岸地带（后滨）：高潮波浪作用过的陆地部分。

       潮浸地带（干出滩）：高潮线与低潮线之间的地带。

       沿海地带（前滨）低潮线以下直至波浪作用的下限。

       如图：

2013-07-25_161352

       海岸的表示

       海岸线（沿岸地带和潮浸地带的分界线）

       在地形图上通常都是以兰色实线来表示。

       低潮线

       一般用黑色点线概略地绘出。

       沿海地带

       重点表示该区域范围内的岛礁和海底地形。

       沿岸地带

       主要通过等高线或地貌符号显示。

       海底地貌

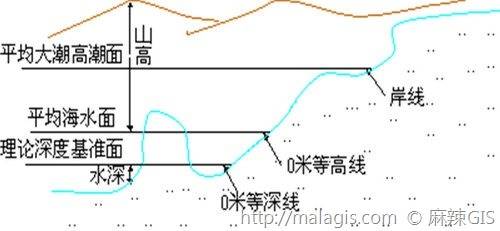

       深度基准面（理论深度基准面）

       是根据长期验潮的数据所求得的最低的潮面。

2013-07-25_161735

      海底地貌的表示

      水深注记（水深）

      是水深点深度注记的简称，类似于陆地上的高程点。

      等深线

      是从深度基准面起算的等深点的连线。它有两种形式：一种是类似于境界的点线符号；另一种是细实线。

       分层设色

      是与等深线表示法联系在一起的。是在等深线的基础上每相邻两根等深线（或几根等深线）之间加绘（印）颜色来表示海底地貌的起伏。

       地貌晕渲

       下面是一幅海洋要素的示意图：

2013-07-25_162029

      陆地水系的表示

      所谓陆地水系是指：陆地上各水系物体统称（简称水系）

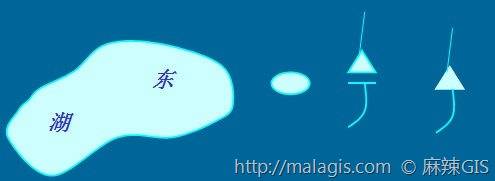

      井、泉及贮水池

      河流、运河及沟渠

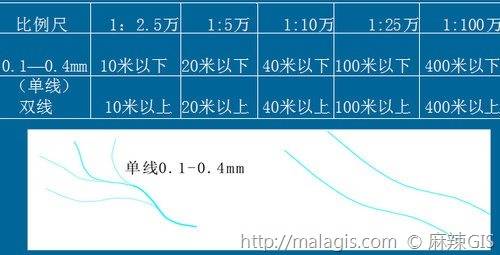

      河流的表示

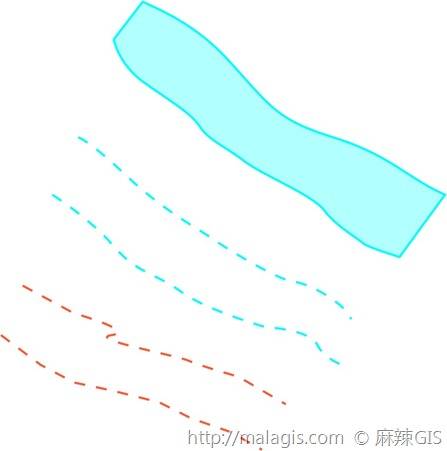

       另外按河流流水情况分：

      1.常年有水河

      2.季节性有水河

     3.干河床

      如图：

      运河及沟渠的表示

      运河及沟渠在地图上都是用平行双线（水部浅兰）或等粗的实线表示，并根据地图比例尺和实地宽度分级使用不同粗细的线状符号。

      湖泊、水库及池塘

      属于面状分布的水系物体。地图上都用兰色水涯线配合浅兰色水部来表示。

     水系的附属物

     包括两类

     一种是自然形成的（如瀑布、石滩等）

     一种是附属建筑物（如渡口、徒涉场、跳墩、水闸、滚水坝、拦水坝、加固岸、码头、轮船停舶场、防波堤、拦水坝等）。

     地貌的表示

    主要有以下方法：

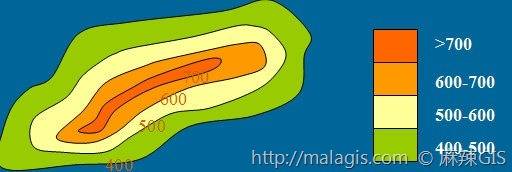

      分层设色法

      根据地面高度划分的高程带，逐“带”设置不同的颜色，称为地貌分层设色法。其相应的图例称为地貌色层表。

     晕渲法

     根据假定光源对地面照射所产生的明暗程度，用相应浓淡的墨色或彩色沿斜坡渲绘其阴影，造成明暗对比，显示地貌的分布、起伏和形态特征，这种方法称为晕渲法。按光源位置不同可分为：直照晕渲、斜照晕渲和综合光照晕渲。

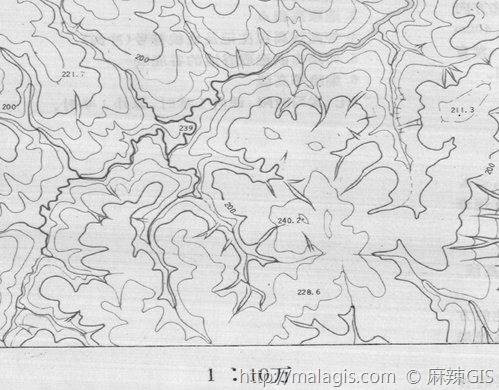

      等高线法

      关于等高线法的详细信息可以访问这里。

      地貌符号与地貌注记

      地貌符号：

      地表是一个完整而连续的表面。用等高线表示地貌时仍有许多微小地貌无法表示，需要用地貌符号予以补充表示。

      地貌注记

      分为高程注记、名称注记和说明注记。

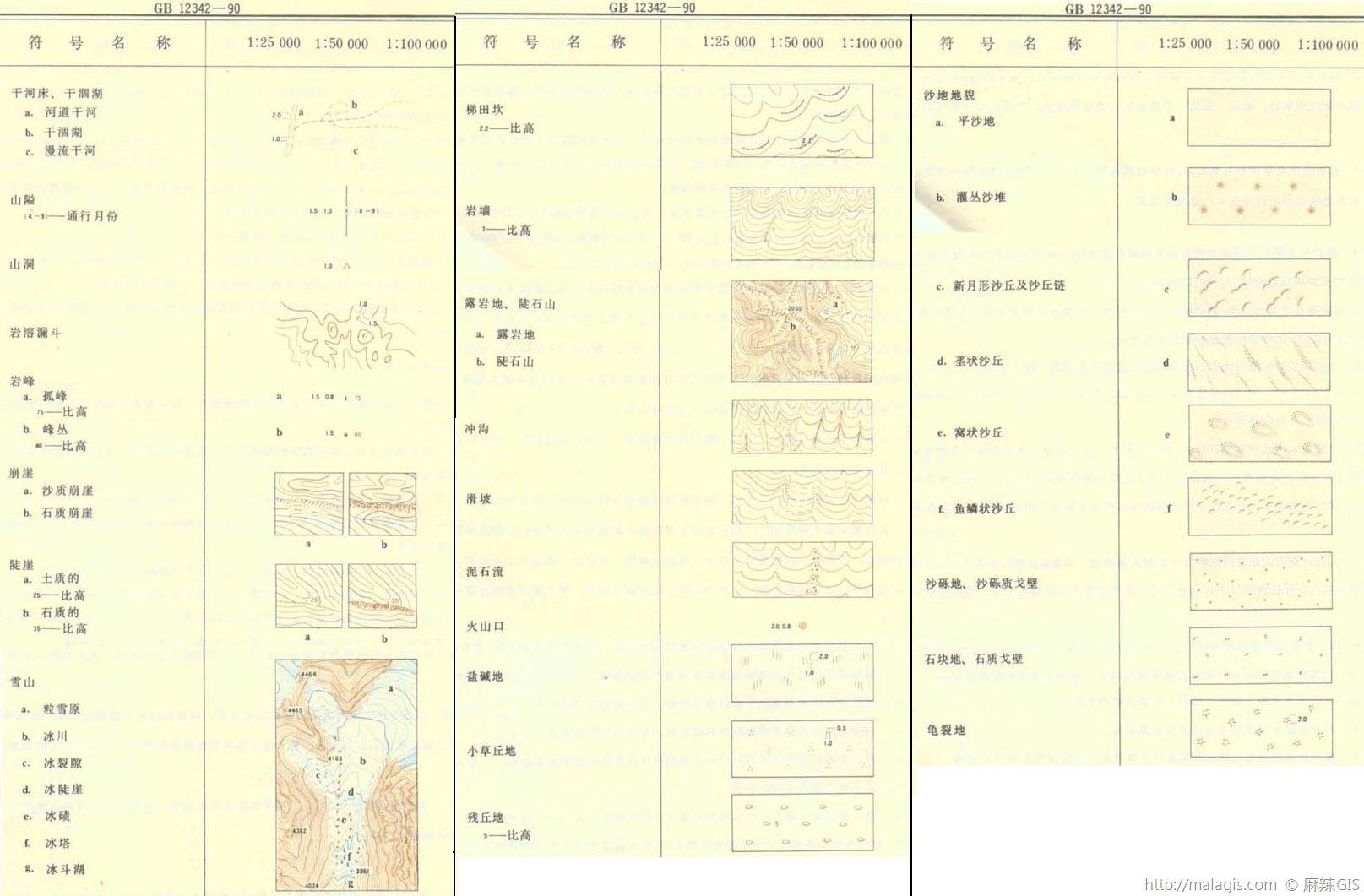

      常见的地貌符号如图：

     土质、植被的表示

     土质：泛指地表覆盖层的表面性质。

     植被：指地表植物覆盖的简称。

     图上表示

     土质和植被是一种面状分布的物体。地图上常用地类界、底色、说明符号和说明注记相配合来表示。
