MapGIS67操作手册(2-8)MapGIS67影像的几何校正过程总结

       启动“影像处理”模块：

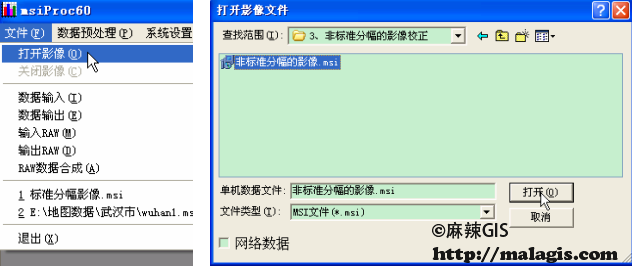

       1、 单击“文件”菜单下的“打开影像”命令，如下左图所示，系统弹出“打开影像文件”对话框，如下

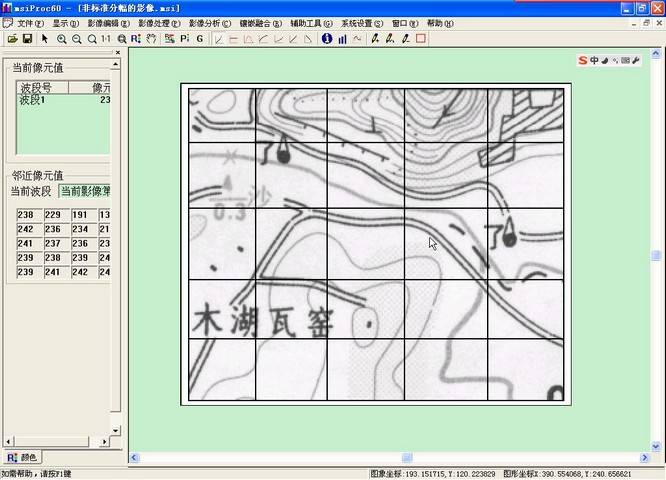

       2、 找到待校正的非标准分幅的 msi 格式的影像文件，选择并打开，如下图所示：

       3、 单击“镶嵌融合”菜单下“打开参照文件”下的“参照线文件”命令，如下图所示：

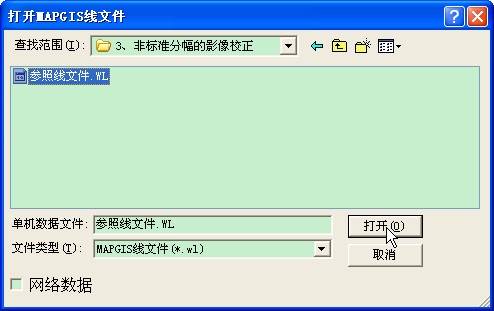

       4、 系统弹出“打开 MapGIS 线文件”对话框，如下图所示：

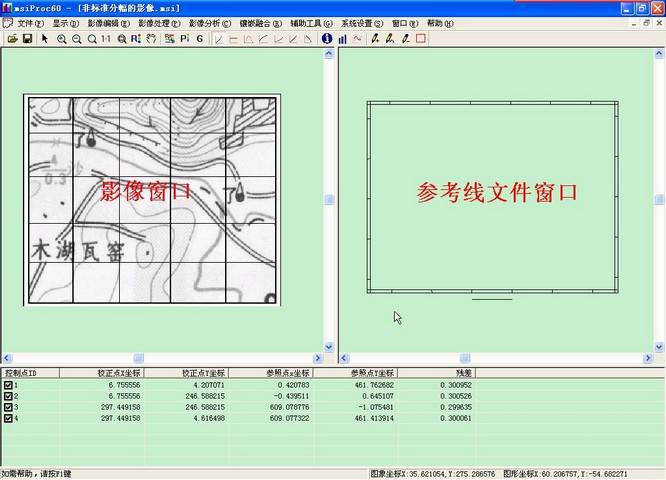

      5、 找到“参照线文件.WL”文件，选中文件单击“打开”按钮，打开参照线文件，如下图所示：

       左边称为“影像窗口”，右边称为“参考线文件窗口”。

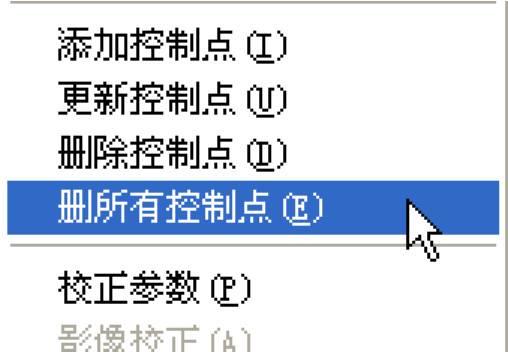

       6、 单击“镶嵌融合”菜单下“删除所有控制点”命令，删除待校正影像中的所有控制点，如下图所示：

       7、 在左边“影像窗口”中，将影像的左上角放大到适当的比例，在右边“参考线文件窗口”中，同样将参考线文件的左上角放大到适当的比例，如下图所示：

       这两个点用一个专业的词汇叫“同名点”。

    8、 单击“镶嵌融合”菜单下“添加控制点”命令，如下图所示：

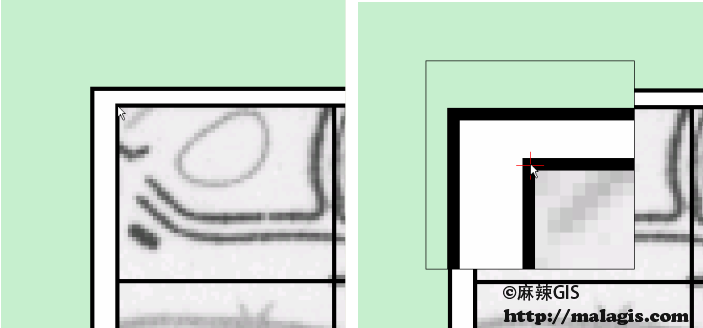

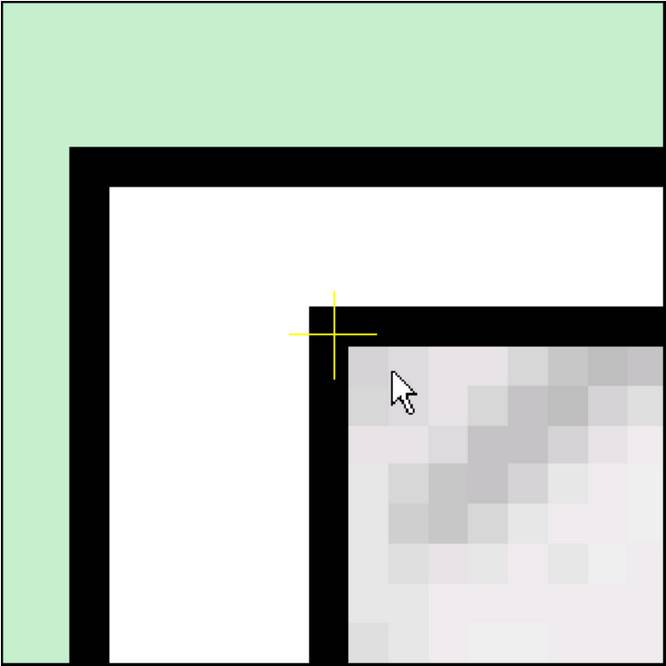

     9、 在左边“影像窗口”中，单击影像左上角的内图廓点，如下左图所示，系统弹出控制点局部放大

     局部放大框的操作方法参考上一小节中的相关内容。

      10、 单击键盘上的“空格健”，确认当前添加到影像上的控制点，如下图所示：

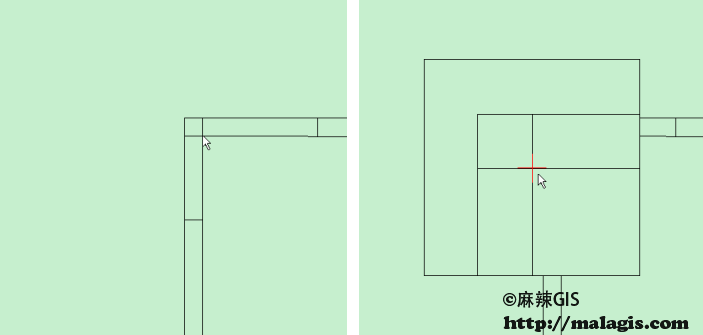

      11、 在右边“参考线文件窗口”中，单击参考线文件左上角的内图廓点，如下左图所示，系统弹出控制点局部放大框，如下右图所示：

     局部放大框的操作方法参考上一小节中的相关内容。

      12、 单击键盘上的“空格健”，系统弹出“提示”对话框，如下图所示：

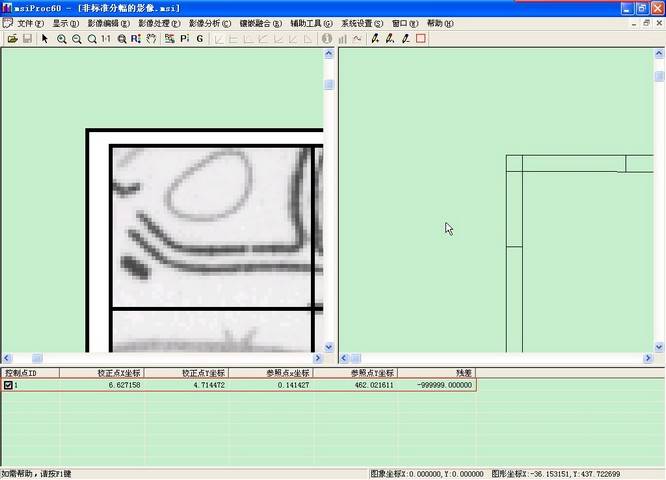

      13、 单击“是”按钮，将当前添加的控制点对，添加到文件中，如下图所示：

     14、 按照上述方法，依次在影像和参考线文件的左下角、右上角、分别添加控制点对。

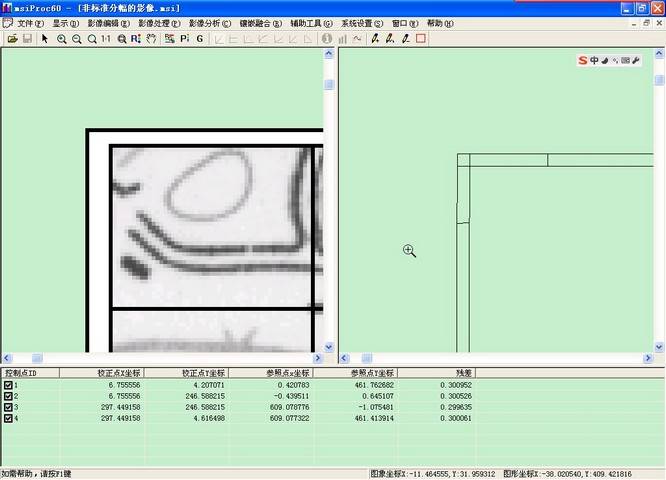

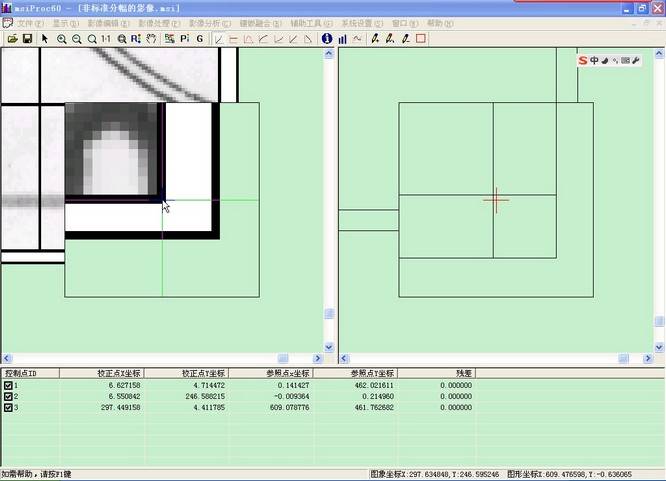

     15、 按照上述，在左边“影像窗口”中，单击影像右上角的内图廓点，系统弹出控制点局部放大框，同时在右边的“参考线文件窗口”中，也弹出同名点的局部放大框，如下图所示：

      16、 调整左边“影像窗口”中局部放大窗口内的控制点位置，然后单击键盘上的“空格键”。

      17、 调整右边“参考线文件窗口”中局部放大窗口内的控制点位置，然后单击键盘上的“空格健”，系统弹出“提示”对话框，单击“是”按钮，将当前的坐标点对添加到文件中。

       18、 单击“镶嵌融合”菜单下方的“控制点浏览”命令，如下图所示：

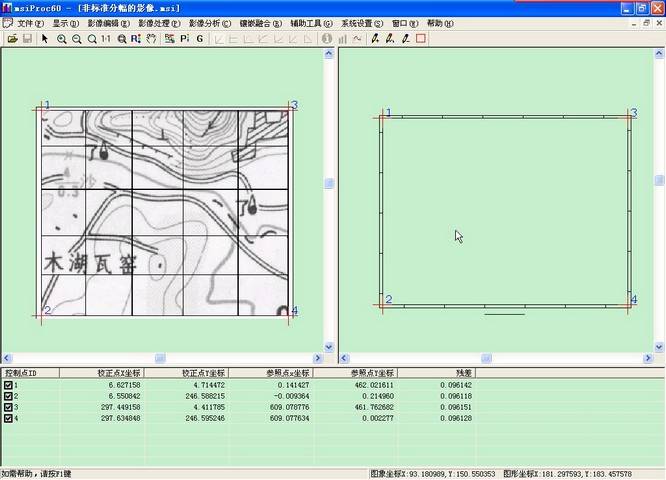

     19、 在右方的“参考线文件”窗口中，单击鼠标右键，在弹出的快捷菜单中选择“复位”命令，将添加的所有控制点现象在当前窗口内，如下图所示：

     20、 单击“镶嵌融合”菜单下“校正预览”命令，如下图所示：

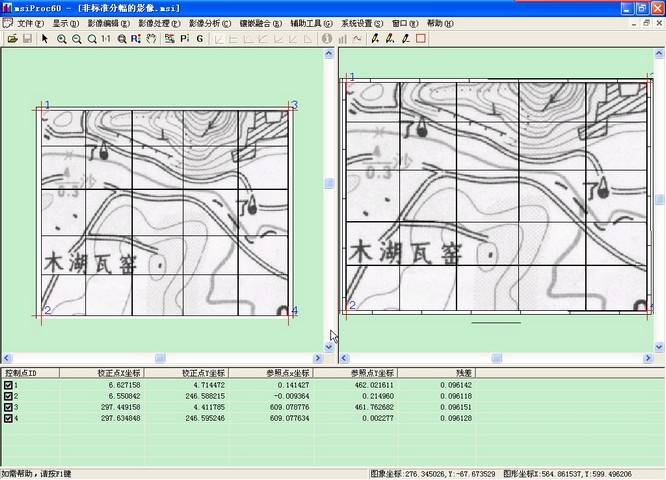

      21、 则可以预览影像校正的结果，评估校正精度，如下图所示：

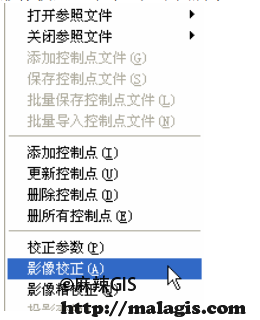

      22、 单击“镶嵌融合”菜单下“影像校正”命令，如下图所示：

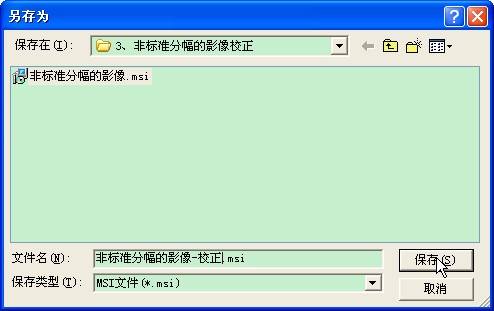

     23、 系统弹出“另存为”对话框，重新命名校正后的结果文件，并单击“保存”按钮，如下图所示：

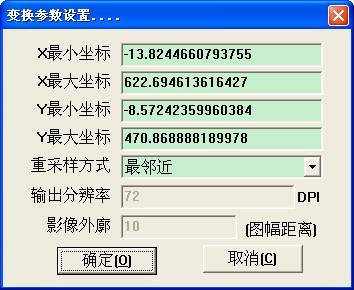

      24、 系统弹出“变换参数设置”对话框，如下图所示：

      25、 采取默认参数，单击“确定”按钮，系统开始进行校正过程，如下图所示：

       26、 影像校正完毕后，就可以进行下一步操作，比如矢量化，或者影像矢量叠加显示等。
