MapGIS67操作手册(3-25)MapGIS67线结点平差的方法

1、 在工程中新建线文件，命名为“13、线结点平差”，并将其打勾，使其处于“当前编辑状态”，如下图所示：

2、 在“13、线结点平差.WL”文件中，输入一个待闭合的多边形，如下图所示：

3、 单击“线编辑”菜单下“线结点平差”下的“取圆心值”命令，如下图所示：

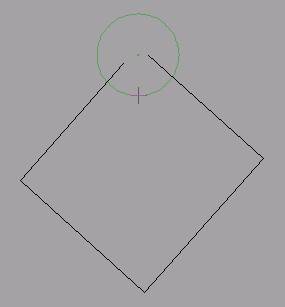

4、 将鼠标放置在两条线的端点，应该相交的位置，按下左键拖动，直到系统画出的圆将两条线段的端点都包括进来，如下图所示：

5、 释放鼠标，则系统将两条线自动闭合在一起，如下图所示：

6、 保存并关闭当前文件。

7、 这里需要特别注意的是，操作的过程中可以发现该功能会让待闭合的两条线移位，会导致结果文件和原始的文件不产生误差。比如在土地利用中，我们矢量化了这样一个多边形，然后采用“结点平差”使多边形闭合后，会导致该多边形和底图上的地块的边界有细微的误差，这会导致面积的改变，所以不要轻易的使用这个功能。

该功能，可以通过 F12 快捷键，选择“捕捉”功能，分别去捕捉两条线的端点，这样实现多边形的闭合。
