QGIS中文操作手册(7-2)使用QGIS处理福卫二号图像处理与分析之波段选择

QGIS中文操作手册(7-2)使用QGIS处理福卫二号图像处理与分析之波段选择
福尔摩沙卫星二号(以下简称福卫二号)是由国科会财团法人国家实验研究院国家太空中心主导的计划,为台湾第一个自主性遥测与科学卫星。

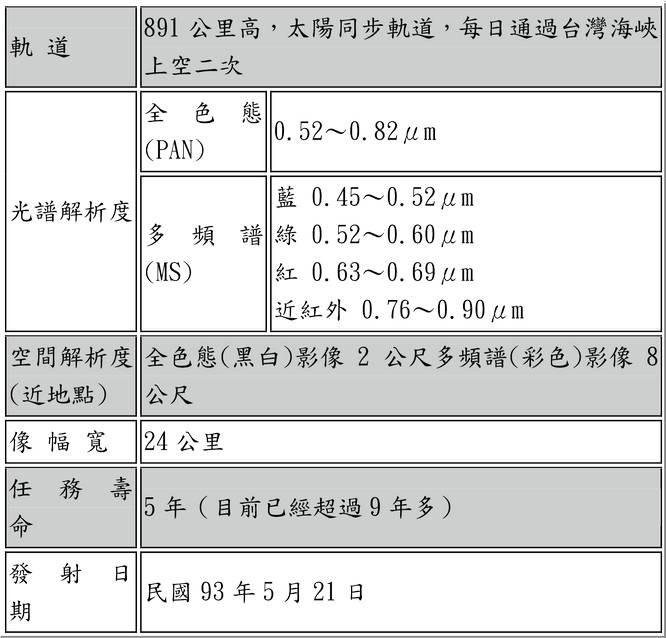

福尔摩沙卫星二号(以下简称福卫二号)是由国科会财团法人国家实验研究院国家太空中心主导的计划,为台湾第一个自主性遥测与科学卫星。福卫二号于 2004 5 月发射,主要任务在于资源探测与科学研究,每日可对同一地区进行拍摄之高造访率是其特点。 福卫二号之遥测酬载仪器规格如下表所示:







其多光谱态(MS)有四个波段,分别为蓝光段(B)、绿光段(G)、红光段(R)及近红外光段(IR),在地理信息系统(GIS)的应用上,可依需求进行不同样式的套色,如下图,将显示的红波段套上福卫红波段,蓝波段套上蓝波段,绿波段套绿波段,则可得接近肉眼看到的自然色(即树木为绿色,水为蓝色等)



1.载入影像图层



使用「添加影像图层」功能,将多光谱的福卫影像图层﹝FS2_144102000_02_0001_MS.tiff﹞加载QGIS中,点击右键选择属性。

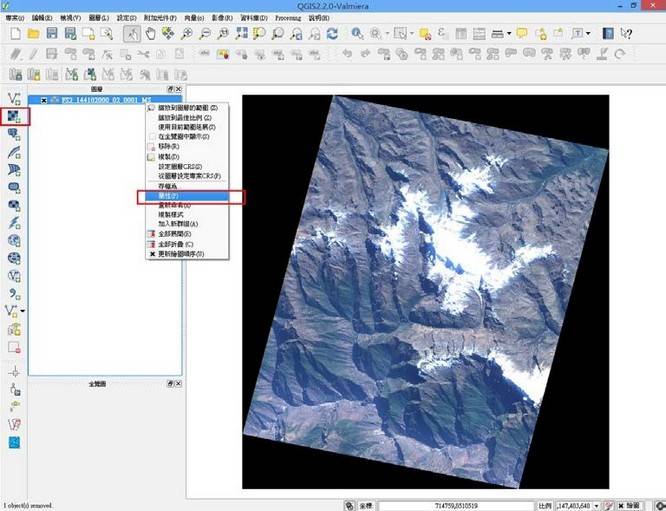

图:添加图层后选择属性



2.设计样式



在「样式」设计中,将想套色的波段分别选定后,即可得自然色影像。由于此幅测试影像包含较多光谱值高的云层(可选择「分布图」观看),会使整体颜色对比减弱,在「输入最小 / 最大值」处自行调整,在此取 33%~98%以避开云层造成的影响。此功能称作「影像增显」。

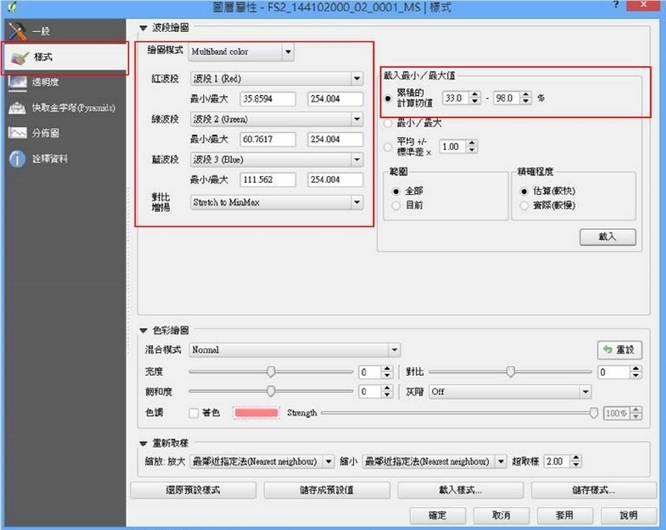

图:选择样式并选择波段

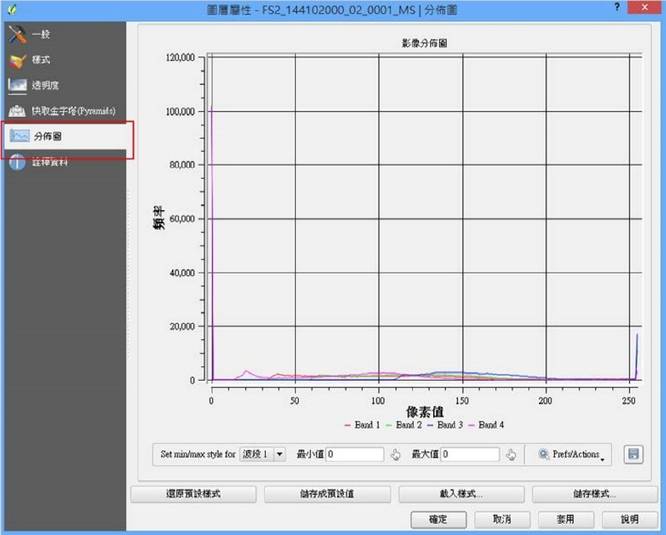

图:波段分布图

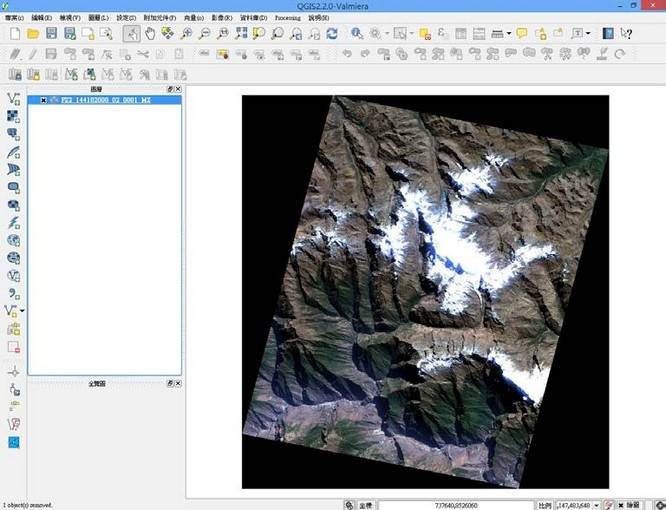

图:影像增显成果图







3.使用特定波段



自然套色符合人眼所见,所以看起来会最「顺眼」,但若要进行科学分析时,人眼有时会骗人,例如,眼睛看到的为绿色的东西,就一定是植物吗?在多光谱的影像中,一般进行植生分析时会使用其近红外波段,其波段范围在 0.760.90μm,植物对此波段会产生极大的反射,以下将显示的红波段套上影像的近红外波段:

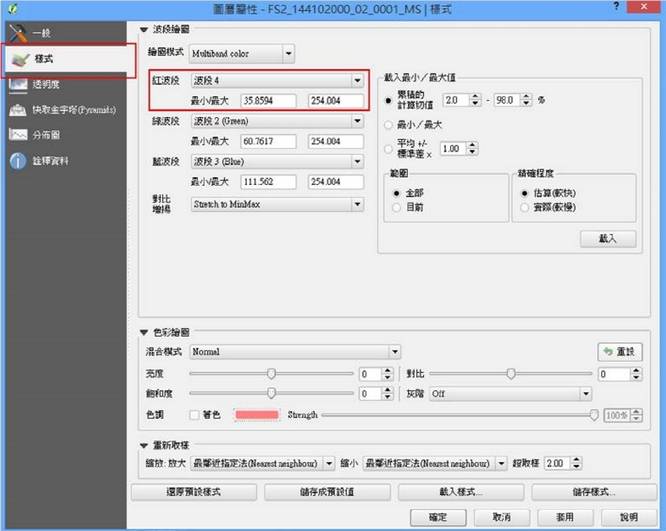

图:红波段叠加影像的近红外波段

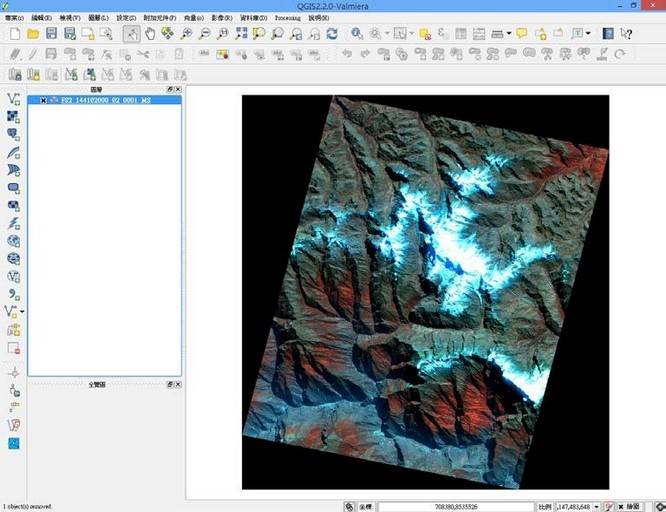

图:叠加影像的近红外波段成果
