ArcGIS Engine 10 开发手册(7-9)ArcGIS Engine中比例图接口及调用实例

ArcGIS Engine 10 开发手册(7-9)ArcGIS Engine中比例图接口及调用实例
IProportionalSymbolRenderer 该接口被 ProportionalSymbolRenderer 对象实现。

    和比例渲染图相关的接口

   IProportionalSymbolRenderer 该接口被 ProportionalSymbolRenderer 对象实现,用来控制唯一值渲染的主 要信息,如字段设置,最小值和最大值等。


    示例:比例渲染代码:

    代码如下:



public class ProPortialRender



{



  public ProPortialRender (AxMapControl pMapcontrol, IFeatureLayer pFtLayer, string pFieldName)



  {



    IGeoFeatureLayer pGeo = pFtLayer as IGeoFeatureLayer;



    IProportionalSymbolRenderer pProRender = new ProportionalSymbolRendererClass ();



    pProRender.Field = pFieldName;

    pProRender.ValueUnit = esriUnits.esriUnknownUnits;



    ISimpleMarkerSymbol pMarkerSymbol = new SimpleMarkerSymbolClass ();

    pMarkerSymbol.Style = esriSimpleMarkerStyle.esriSMSCircle;

    pMarkerSymbol.Size = 2;



    pMarkerSymbol.Color = GetRGBColor (255, 0, 0);

    pProRender.MinSymbol = pMarkerSymbol as ISymbol;



    IDataStatistics pDataStat = new DataStatisticsClass ();



    IFeatureCursor pFtCursor = pFtLayer.FeatureClass.Search (null, false);

    pDataStat.Cursor = pFtCursor as ICursor;



    pDataStat.Field = pFieldName;



    pProRender.MinDataValue = pDataStat.Statistics.Minimum;



    pProRender.MaxDataValue = pDataStat.Statistics.Maximum;

    IFillSymbol pFillS = new SimpleFillSymbolClass ();

    pFillS.Color = GetRGBColor (239, 228, 190);



    ILineSymbol pLineS = new SimpleLineSymbolClass ();

    pLineS.Width = 2;



    pFillS.Outline = pLineS;



    ISimpleFillSymbol pSFillS = pFillS as ISimpleFillSymbol;

    pSFillS.Color = GetRGBColor (100, 100, 253);

    pProRender.BackgroundSymbol = pFillS;



    pGeo.Renderer = pProRender as IFeatureRenderer;



    pMapcontrol.ActiveView.Refresh ();



  }



  public IRgbColor GetRGBColor (int r, int g, int b)



  {



    IRgbColor pRGB;



    pRGB = new RgbColorClass ();

    pRGB.Red = r;



    pRGB.Green = g;

    pRGB.Blue = b;

    return pRGB;



  }



}

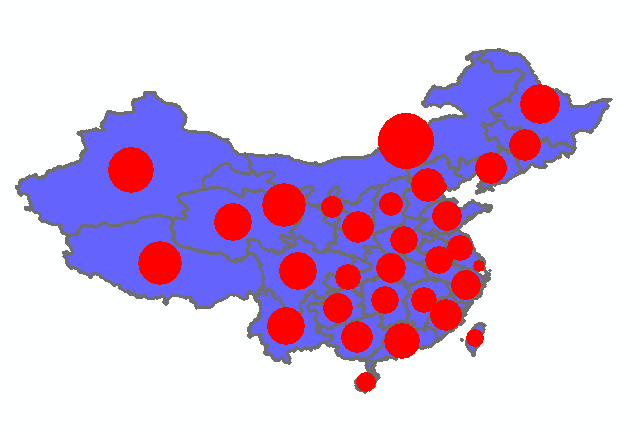

运行结果
