ArcGIS教程：在结构中创建新宗地（四）

    已为教程数据中的结构线类型定义了模板。线子图层已按线类型显示和符号化，并且为每种类型都创建了模板，以便能够轻松地将线符号系统应用于线表格中宗地导线的线。

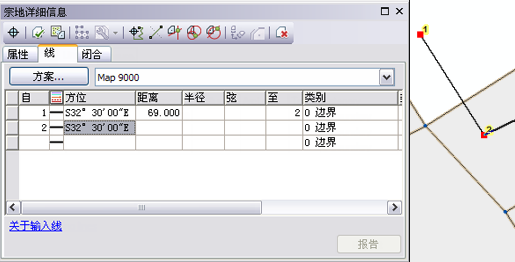

• 在线表格中，单击模板字段，然后为宗地导线中的第一条线选择 Frontage 模板。
• 在方位角字段中输入 32-30-0-2（SE 象限方位角快捷方式），然后在距离字段中输入 69.00。按 ENTER 创建第一条线。

• 对于第二条导线，将线模板设置为边界，然后输入方位角值 57-30-0-3 (SW) 以及距离值 114.00。
• 对于第三条导线，保留边界线模板，然后输入方位角值 32-30-0-4 (NW) 以及距离值 69.00。
• 对于最后一条导线，保留边界模板，然后输入方位角值 57-30-0-1 (NW) 以及距离值 114.00。

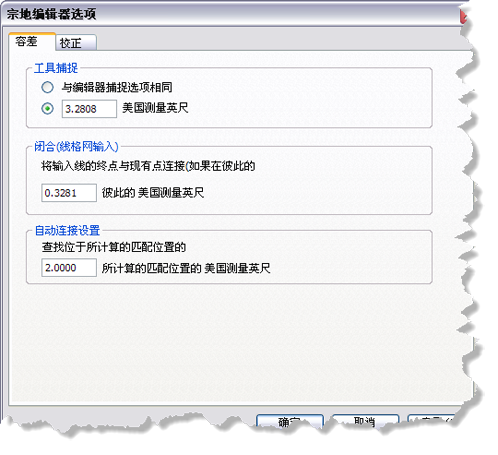

    导线的终点将自动捕捉到第一条导线的起点。如果终点处于为闭合（位于宗地编辑器选项 对话框的容差 选项卡中）定义的容差内，则导线的终点将自动捕捉到导线的起点。

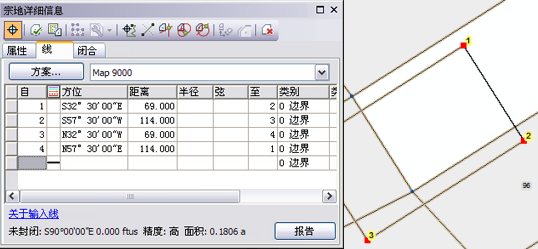

    导线闭合回到其起点后，将在宗地详细信息 对话框的底部显示导线的闭合差信息。

• 在宗地详细信息 对话框中，单击保存对宗地数据的修改并连接命令保存宗地并开始将宗地连接到结构。

    宗地连接是一种交互过程，可将浮动宗地或宗地组中的宗地点与其在宗地结构中的相应点进行匹配。

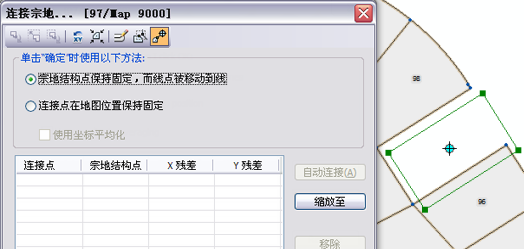

• 在连接宗地 对话框打开的情况下，拖动新的浮动宗地并将其置于适当位置，以便能够轻松地建立连接线。

• 单击连接宗地 对话框中的创建连接链工具，然后围绕连接宗地的左上角以及相应的结构点拖出一个选框来创建第一个连接链。
• 重复步骤 22 以连接连接宗地右下角的点。

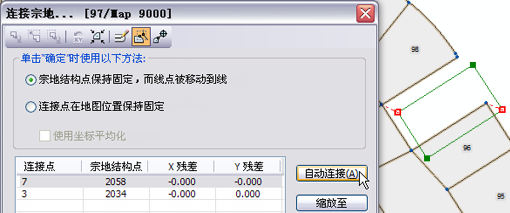

• 单击连接宗地 对话框中的自动连接检测其余连接线。

    请注意，会有连接残差显示在连接宗地 对话框中。

    连接残差会从连接宗地的点和宗地结构内相应点之间的变换中计算得出。如果仅连接两个点，会使用赫尔莫特变换。如果连接两个以上点，会使用最小二乘变换。每当连接其他点时，都会重新计算连接残差、比例和旋转。

    连接残差表示连接宗地与周围结构的拟合程度。

• 单击连接宗地 对话框中的确定完成连接。
• 保存编辑会话以完成练习。
