ArcGIS制图手册(1-3)带阴影的3D线符号的制作下篇

       上文《带阴影的3D线符号的制作上篇》介绍了制作3D符号的几种方法，本文继续做一个具体详细过程的介绍。

       实现过程

       下面以结合的方法为例，介绍带阴影3D线符号的制作过程。

       多环缓冲区方法

       首先，用多环缓冲区方法符号化线要素，表现明暗效果。

       1.启动ArcMap，加载线要素类pipelines；

       2.打开Multiple Ring Buffer工具，输入要素选择pipelines，Distance设置7个值，距离逐渐变小，Dissolve类型选择ALL，如图

       3.单击OK，生成新的图层pipelines_MultipleRingBuffe；

       4.在内容列表中，右键点击pipelines_MultipleRingBuffe图层，选择Properties；

       5.切换到Symbology页，选择Categories->Unique values，字段选择distance，色带选择蓝至深蓝色，如图：

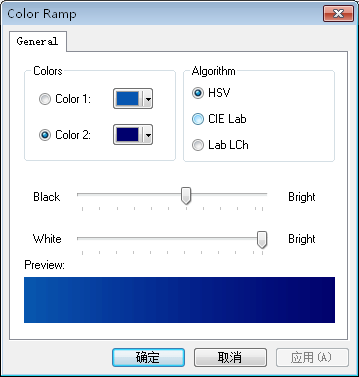

       如果没有该色带，可以根据下图：

       自己制作色带符号；

       6.单击确定，关闭图层属性窗口，查看符号化效果，如图；

       增加阴影

       使用制图表达的Move效果制造阴影。

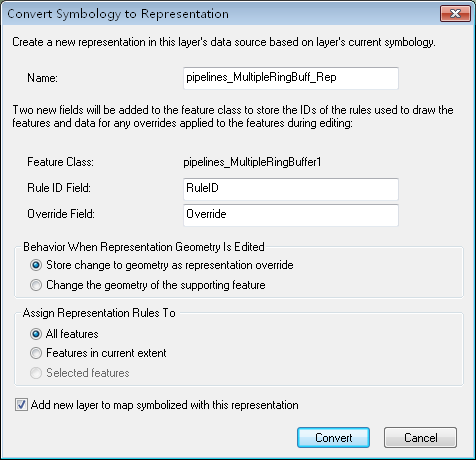

       7.在内容列表中，右键单击pipelines_MultipleRingBuffe图层，选择Convert Symbology to Representation，弹出创建制图表达窗口，如图:

       8.单击Convert，生成制图表达图层pipelines_MultipleRingBuffe_Rep；

       9.在内容列表中，右键单击pipelines_MultipleRingBuffe_Rep图层，选择Properties；

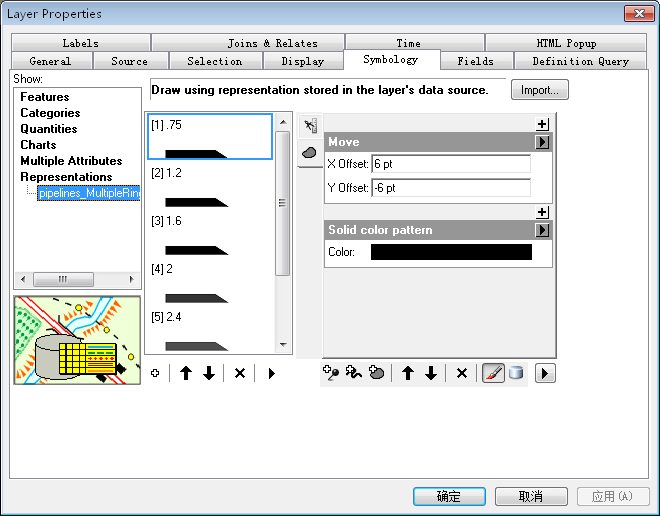

       10.打开图层属性窗口，切换到Symbology页，选择Representations>pipelines_MultipleRingBuffe_Rep，给每个图层设置颜色，从上至下，由深灰至浅灰，再给每个图层增加几何效果Move，设置X方向偏移6pt，Y方向偏移-6 pt，如图:

       切换到Display页，设置图层透明度为30%；

       11.单击确定，关闭图层属性窗口。

       12.在内容列表中，将pipelines_MultipleRingBuffe_Rep图层移至pipelines_MultipleRingBuffe图层的下方，查看地图符号化效果，如图

        增加真实感

       最后，使用山体阴影将明暗效果偏移，增加真实感。

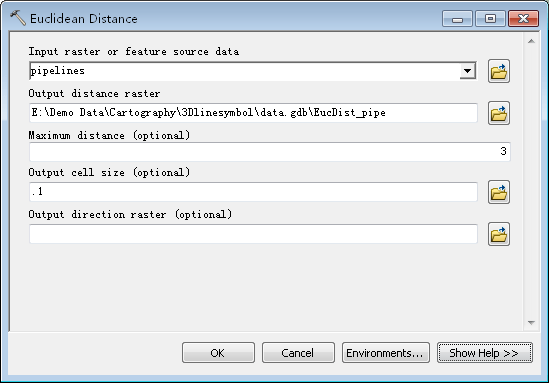

       13.在ArcToolbox中打开Euclidean Distance工具，输入数据源选择pipelines图层，距离参数设为3（最终符号宽度的一半），如图；

       14.单击OK，生成栅格数据图层EucDist_pipe；

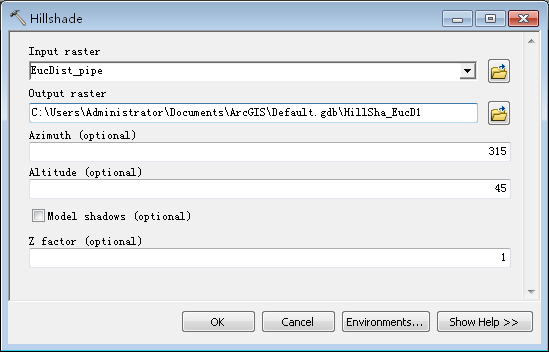

       15.在ArcToolbox中打开Hillshade工具，输入数据源选择EucDist_pipe图层，其他参数默认，如图；

       16.单击OK，生成栅格数据图层HillSha_EucD1；

       17.在内容列表中，右键单击HillSha_EucD1图层，选择Properties；

       18.打开图层属性窗口，切换到Symbology页，选择Classified，将Calsses设为10类；

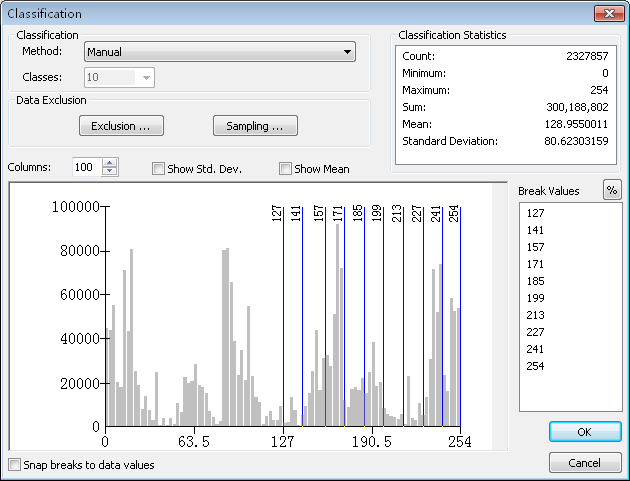

       19.单击Classify按钮，弹出Classification窗口，设置最低类别值为0-127，余下的9类值从128-254平等间隔，如图:

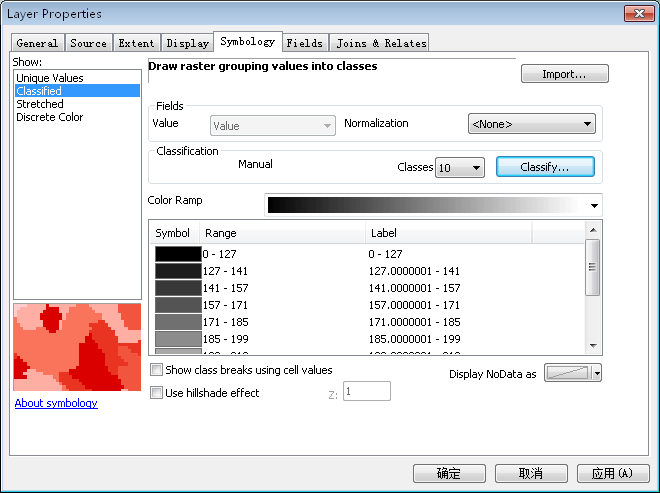

       20.单击OK，返回图层属性窗口，设置0-127类别为无色，余下9类，用黑至白的色带符号化，如图

       切换到Display页，设置图层透明度为60%；

       21.单击确定，在内容列表中将HillSha_EucD1图层移至最上方，查看地图显示效果，如图:
