ArcGIS制图手册(1-4)地质填充符号的制作下篇

       上文《地质填充符号的制作上篇》介绍了三种制作地质符号的过程，本文将采用具体示例，实现上面的地质符号的制图过程。实现过程如下：

       基于矢量的地质面符号实现

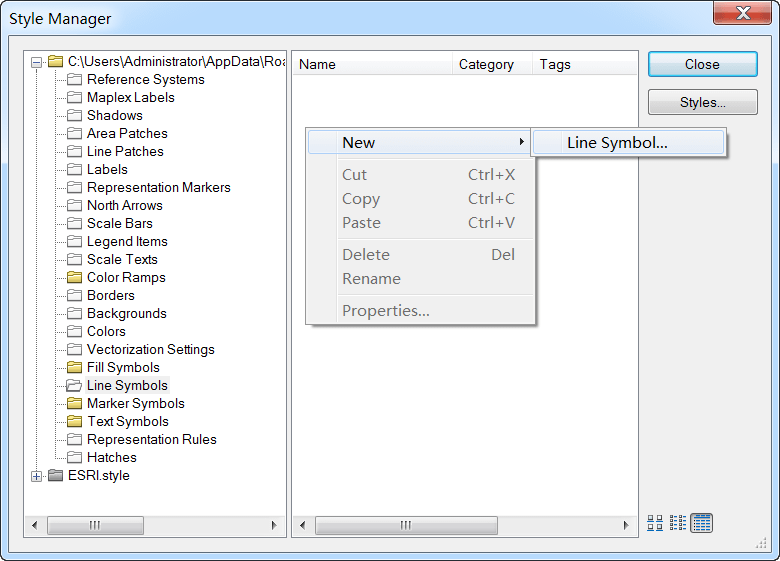

       1.启动ArcMap，单击File->Style Manager，在符号管理器中添加自定义样式文件（*.Style），创建新的填充符号，如图

       2.在填充符号属性编辑窗口，单击Add Layer，添加三个图层，其符号类型均为标记填充符号，如图：

       3.针对最上层，标记样式选择Arial字体库Basic Latin子集中的短横线（Unicode为45），大小为16，角度为90度，如图；

       4.针对最上层的标记填充选择格网样式，填充属性偏移量X为6，Y为-2.25，间隔量X为12，Y为9。实现如图所示效果；

       5.针对中间层，标记样式选择和设置与最上层相同。填充属性设置不同，其中偏移量X为0，Y为2.25，间隔量X为12，Y为9。通过这样的规则，可以实现如图所示效果；

       6.针对最下层，标记样式选择与上面两层相同，但大小改为8，角度为0度，如图

       7.针对最下层的填充属性偏移量X为4.5，Y为0，间隔量X为2.25，Y为4.5。通过这样的规则，可以实现如图所示效果；

       8.单击确定，保存符号。制作完成的符号样式如下：

       基于图片的地质面符号实现

       1.启动ArcMap，单击File->Style Manager，在符号管理器中添加自定义样式文件（*.Style），创建新的填充符号，如图；

       2.在填充符号属性编辑窗口，添加一个图层，设置类型为图片填充符号。单击图片按钮选择要引用的图片，目前支持BMP、EMF、PNG、JPEG、JPG、GIF格式，如图所示。如果图片图案大小不合适，可以通过X比例、Y比例调整；

       3.单击确定，保存符号。

       基于制图表达的地质面符号实现

       1.启动ArcMap，加载面要素类GeoP；

       2.在内容列表中，右键单击GeoP图层，选择Properties；

       3.打开图层属性窗口，切换到Symbology页，选择Features->Single Symbol，单击面符号，弹出符号选择器，选择上一节中制作的图片面符号，进行符号化显示，如图

       4.单击确定。在内容列表中，右键单击GeoP图层，选择Convert Symbology to Representation，弹出转换为制图表达窗口，输入制图表达名称为GeoP_Rep，其他属性设置如图

       5.单击Convert，在内容列表中生成一个制图表达图层GeoP_Rep。该图层可以代替GeoP图层，取消GeoP图层显示；

       6.在内容列表中，右键单击GeoP图层，选择Properties；

       7.切换到Symbology页，选择Representations->GeoP_Rep，可以查看制图表达规则及其属性，还可以通过Save Rule命令保存制图表达规则至样式文件（*.Style），如图所示；

       8.至此，基于制图表达的地质面符号制作完成了。
