ArcGIS API for Android 案例教程 4

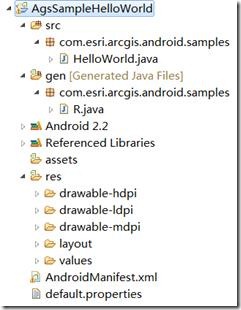

图 9 “Hello World”的工程目录结构

       从Eclipse中展开“AgsSampleHelloWorld”工程，我们就可以看到图 9这样的目录结构。在这个目录结构中，最扎眼的就是“src”目录和其中的“HelloWorld.java”，这让我们马上意识到这是一个Java程序。没错，Android系统虽然是基于Linux内核的，但是在Android开发应用程序却是使用Java语言，Java代码编译出来的字节码将运行在Linux系统中的一个虚拟机中，这个虚拟机名为Dalvik[1]。

       在工程的根目录下有两个配置文件，“default.properties”和“AndroidManifest.xml”。这两个配置文件在这么“根”的位置，当然是对整个工程有提纲挈领的作用，先看这个“default.properties”，打开只有一行实际内容（和很多行注释）：

       target=android-8

       从这个文件的注释中知道，你既无需修改这个文件，也从中得不到很多信息，这个文件只是告诉了Android的编译系统，这个工程的目标平台是“android-8”，也就是Android 2.2。

图 10 Android平台版本和API版本的关系

       但是，“AndroidManifest.xml”就不一样了，从名字就可以知道，这是Android工程的清单文件，直接用文本编辑器打开它可能是如下的内容：

       "1.0" encoding="utf-8"?>

       "http://schemas.android.com/apk/res/android"

       package="com.esri.arcgis.android.samples"

       android:versionCode="1"

       android:versionName="1.0">

       "@drawable/icon" android:label="@string/app_name">

       ".HelloWorld"

       android:label="@string/app_name">

       "android.intent.action.MAIN" />

       "android.intent.category.LAUNCHER" />

       "android.permission.INTERNET">

       android:name="android.permission.WRITE_EXTERNAL_STORAGE">

       android:name="android.permission.ACCESS_FINE_LOCATION">

       "7" />

       在这个清单文件的下方，有一些元素，它包含了这个工程正常运行所需要的权限，比如“AgsSampleHelloWorld”运行时会显示一个在线的地图，那么显然，它运行时需要一个Internet连接，所以，这里需要配置“android.permission.INTERNET”这个用户权限。这样，在这个应用程序被安装的时候，Android就会询问用户：“你是不是允许这个程序访问Internet？”，如果用户允许了，你的应用程序才能正常地获取地图。当然，不要担心编写配置文件是一件很麻烦的事情，Android开发工具提供了“Android Manifest Editor”帮助你可以比较方便地编辑清单文件，比如用户权限就可以如图 11这样地修改。

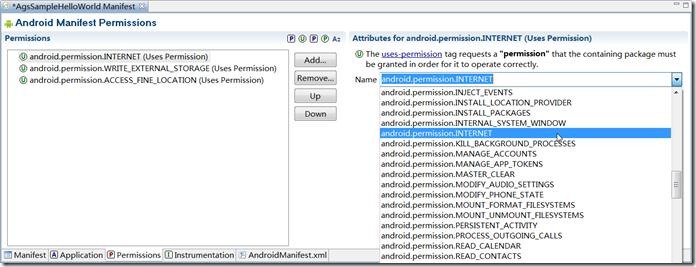

图 11 使用Android开发插件配置工程权限

       再往上看，清单文件中的元素中包含的是对应用程序包含组件的描述。首先，让我们把元素本身的属性值挑出来看看：

       "@drawable/icon" android:label="@string/app_name">

       “@drawable/icon”显然是这个程序的图标，但是具体对应到哪个图片呢？这还得继续看当前工程的目录结构，在工程目录下有个“res”文件夹，其中主要存放应用程序的各种资源，而以“drawable-”打头的几个目录就是存放图片的目录，不同目录后面会跟着“hdpi”[2]、“mdpi”[3]、“ldpi”[4]之类不同的内容，这些目录下对应的是不同尺寸屏幕下的不同图片，因为小屏幕可能只需要小图片，大屏幕可能就需要更大更精细的图片。

图 12 res目录下的资源

       “@string/app_name”则对应了一段字符串，这个字符串是在“res/values”目录下的“strings.xml”文件中定义的，打开这个文件是如下的内容：

       "1.0" encoding="utf-8"?>

       "hello">Hello World, HelloWorld!

       "app_name">HelloWorld Sample

       想必，等会应用程序运行起来后，它的标题栏上应该会显示“HelloWorld Sample”这一行内容，对吧。

       为什么我们在一些目录和XML文件中配置一些内容，Android程序就能知道从哪里去获取真实的资源呢？因为Android开发工具会帮助我们生成一个“R.java”源文件，这个源文件定义了一个名为“R”的类，这个类中不同的静态变量指示了各种资源的不同位置，在后面你可以看到，在程序的Java代码中，我们可以直接通过R.xxx.xxx指代一个资源。

图 13 自动生成的R.java

       清单文件的元素内还有元素，这对应了Android程序中的Activity。由于本次广告插播时间过长，这些内容留待后续再说，不过，现在起码你对一个Android工程中大概包含的内容应该有所了解了吧？
