ArcGIS 10研究（五）Desktop之制图表达和图、表

       GIS最重要的成果是地图，Representation（制图表达）就是用来解决以前制图方面的难题的；此外GIS成果还包括了图表、报表等多种形式。下面我们就来看看在这些方面ArcGIS 10都有哪些改进吧。

       1. 制图表达

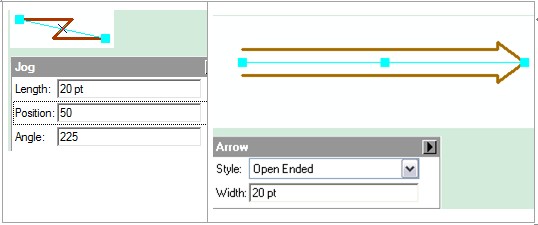

       新版本的制图表达为用户提供了新的geometric effects（几何要素效果），包括折线效果和箭头效果，如图所示；

       对于虚线等一些几何要素效果，制定线段起始点有时并不是一个符号单元的起始点，而需要精细地指定起始位置。比如对于（- - - - - ）这样一个线段，有时可能需要以小线段起始，也可能是以空白起始。在ArcGIS 10中就提供了这样一个属性字段，以指定符号的起始位置，功能虽小，但很实用。

       Move工具现在可以指定需要偏移的像素大小，可以是平移也可以指定具体的位移方向。

       最后，在ArcGIS 10 Desktop当中对地图文档中GeoDatabase数据丢失的提示更加也完善，包括了使用制图表达加载的几何要素效果和标记位置设定的信息。

       2. 图表

       图表是我们在之前版本就常用的功能，在10中该功能主要以改进为主：

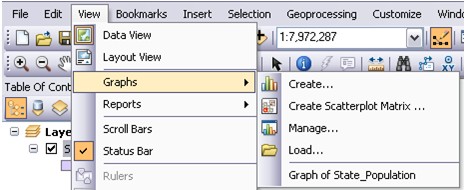

       首先这图表功能在菜单的位置改了。

       其次新增加了两种图表类型：Bubble graphs（泡泡图？）和Polar graph（极坐标图）。

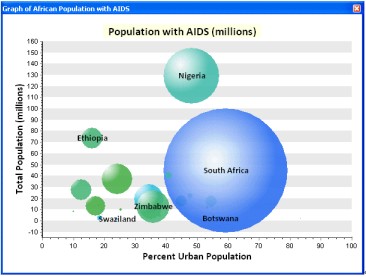

       这Bubble graphs其实就是将要素的3个变量绘制在一个直角坐标系上，以其中两个变量为x，y坐标确定圆心，另一变量为半径画圆，如下图就是一个展示艾滋病人分布状况的Bubble graph，其中y坐标是城市总人口，x坐标为市区人口，半径大小即为该市艾滋病人口数。

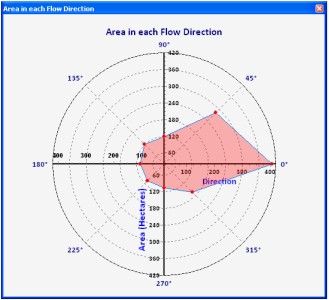

       极坐标图，这个大家应该很熟悉，在高中数学就应该接触过了吧，主要可以用来反映一些方向性敏感较强的数据。

       再次，ArcGIS Desktop 10的图表功能被打包成为了GP工具，这样我们就能够在GP框架，比如Model Builder或者脚本中直接使用图表功能啦。

       最后，在ArcGIS 10中ArcGlobe和ArcScene中也能够创建图表了。这些图表也能够被保存到3D文档中或者另存为图表文档，还有一个叫做Graph Manager的功能可以用来在这些程序中管理图表。

       3. 报表

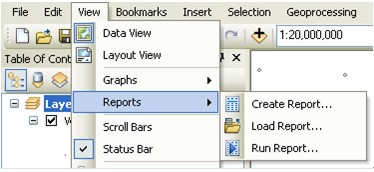

       新的报表功能也放在了View菜单下。

       功能上Report wizard还和以前类似，Report viewer增强了很多，现在可以方便地对报表内容进行搜索和导航。此外你还可以在View下对报表进行注释和添加高亮。报表导出功能也新增了很多支持的格式，包括PDF、 HTM、 RTF、 TIFF、 XLS以及TXT。

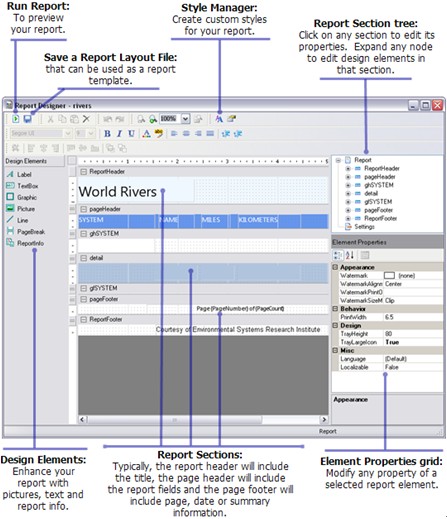

       报表的另一大改进时新增了一个Report designer工具，顾名思义它能够允许我们设计报表的样式，用法大致和网页设计工具差不多，所见即所得。
