《ArcGIS Engine+C#实例开发教程》第四讲 状态栏信息的添加与实现

       在上一讲中，我们完成了 MapControl 和 PageLayoutControl 两种视图的同步工作，本讲我们将完成状态栏信息的添加与实现。

       应用程序的状态栏一般用来显示程序的当前状态，当前所使用的工具。 GIS 应用程序一般也在状态栏显示当前光标的坐标、比例尺等信息。

       学习完本讲内容，您将学会状态栏编程的基本方法，并且能够在我们的程序的状态栏中添加且显示以下信息：

       当前所用工具信息

       当前比例尺

       当前坐标

       1、 添加状态栏项目

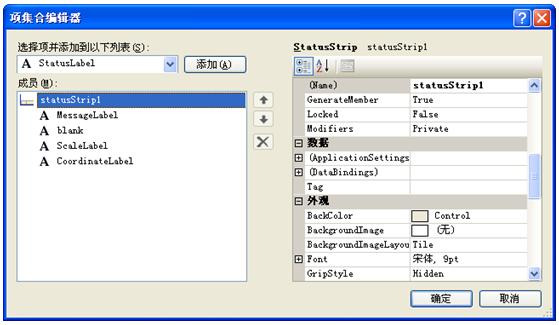

       在设计视图中，点击窗体中的状态栏，在其属性面板中找到“ Items ”项，单击其右边的按钮，在下拉框中选择“ StatusLabel ”，单击“添加按钮”，依次添加四个 StatusLabel 。

       设置好之后如下图所示：

       Tips ：

       我们设计出的状态栏最终如下所示：

       Spring 属性表示可以按状态栏剩余空间自动伸缩。所以加入 Blank 项目，只是为了占个位子，以达到 ScaleLabel 和 CoordinateLabel 项目右对齐而 MessageLabel 项目左对齐的目的。

        2、 显示当前所用工具信息

       首先添加 axToolbarControl1 的 OnMouseMove 事件 ( 相信大家看了以上的教程，已经知道怎么添加事件了吧，还不知道的建议再温习下前几讲的内容 ) 。在其事件响应函数代码如下：

private void axToolbarControl1_OnMouseMove(object sender, IToolbarControlEvents_OnMouseMoveEvent e)

 {

// 取得鼠标所在工具的索引号

int index = axToolbarControl1.HitTest(e.x, e.y, false);

if (index != -1)

{

// 取得鼠标所在工具的 ToolbarItem

IToolbarItem toolbarItem = axToolbarControl1.GetItem(index);

// 设置状态栏信息

MessageLabel.Text = toolbarItem.Command.Message;

}

else

{

MessageLabel.Text = " 就绪 ";

}

}

       3、 显示当前比例尺

       添加 axMapControl1 的 OnMouseMove 事件，其代码如下：

 private void axMapControl1_OnMouseMove(object sender, IMapControlEvents2_OnMouseMoveEvent e)

{

// 显示当前比例尺

ScaleLabel.Text = " 比例尺 1:" + ((long)this.axMapControl1.MapScale).ToString();

}

        4、 显示当前坐标

       显示当前坐标也是 axMapControl1 的 OnMouseMove 事件中响应，故只要在 axMapControl1_OnMouseMove 函数中添加如下代码即可：

        // 显示当前坐标

       CoordinateLabel.Text = " 当前坐标 X = " + e.mapX.ToString() + " Y = " + e.mapY.ToString() + " " + this.axMapControl1.MapUnits;

       按 F5 编译运行，可以看到，我们的程序已经能够正常工作了。但是细心的你可能会发现，当前坐标的后面的坐标单位为“ esriUnknownUnits ”或“ esriMeters ”之类，即系统在正常单位的前面加上了“ esri ”，追求完美的我们自然看得不舒服。那就进行简单的替换吧。

        首先定义个全局坐标单位变量 sMapUnits ，如下所示：

        private string sMapUnits;

       再 Form1_Load 函数中进行初始化：

       sMapUnits = "Unknown";

       添加 axMapControl1 控件的 OnMapReplaced 事件，在事件响应函数中进行坐标单位替换，代码如下：

 private void axMapControl1_OnMapReplaced(object sender, IMapControlEvents2_OnMapReplacedEvent e)

{

esriUnits mapUnits = axMapControl1.MapUnits;

switch (mapUnits)

{

case esriUnits.esriCentimeters:

sMapUnits = "Centimeters";

break;

case esriUnits.esriDecimalDegrees:

sMapUnits = "Decimal Degrees";

break;

case esriUnits.esriDecimeters:

sMapUnits = "Decimeters";

break;

case esriUnits.esriFeet:

sMapUnits = "Feet";

break;

case esriUnits.esriInches:

sMapUnits = "Inches";

break;

case esriUnits.esriKilometers:

sMapUnits = "Kilometers";

break;

case esriUnits.esriMeters:

sMapUnits = "Meters";

break;

case esriUnits.esriMiles:

sMapUnits = "Miles";

break;

case esriUnits.esriMillimeters:

sMapUnits = "Millimeters";

break;

case esriUnits.esriNauticalMiles:

sMapUnits = "NauticalMiles";

break;

case esriUnits.esriPoints:

sMapUnits = "Points";

break;

case esriUnits.esriUnknownUnits:

sMapUnits = "Unknown";

break;

case esriUnits.esriYards:

sMapUnits = "Yards";

break;

}

}

       5、 编译运行

       按 F5 编译运行程序。如果你足够细心的话，相信你已经成功了！

       在本讲中，介绍中 StatusStrip 控件的基本使用方法和 AE 中当所用工具信息、当前比例尺和当前坐标的显示调用方法。
