ArcGIS Server 开发系列（三）--漫游 Graphics data sources

       和ArcGIS Server Local、ArcGIS Server Internet一样，GraphicsLayer是ArcGIS Server MapResource的一种，提供functionality给web controls使用。本文将在《ArcGIS Server 开发系列（二）--Web ADF 编程》示例基础上，增加查询结果高亮显示的功能，因为高亮显示的结果并不是图层本身所具备的，因此只需将高亮显示的图片存为graphics即可。

       目标：

       查询结果的高亮显示

       准备工作：

       1.以《ArcGIS Server 开发系列（二）--Web ADF 编程》示例配置和代码为基础。

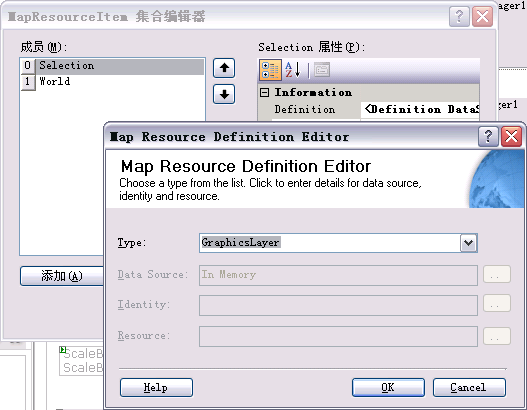

       2.MapResourceManager属性中增加一个名为Selection的MapResource，并将它移动到编号为0的位置，即显示在所有MapResource最上面。

       可以看到GraphicsLayer的datasource是在内存中的，也就是说是为了临时显示或存储使用的，这样速度比较快。Selection一定要放在World上面，否则就被World图层覆盖掉了。    代码实现：

       在UI界面上，增加一个command，用来清除graphics。

       双击“Select”生成事件响应方法：

protected

void cmdSelect_Click(object sender, EventArgs e)

{

    SelectFeatures();

}

    代码的核心就在SelectFeature()里，它分为两个步骤，第一步对图层进行属性查询，第二步对查询结果进行高亮显示。首先是图层的属性查询：

int resource_index =

1;

string targetlayername =

"countries";

System.Data.DataTable datatable =

null;

//直接获取MapResourceName为world的MapFunctionality，它的编号为1

ESRI.ArcGIS.ADF.Web.DataSources.IMapFunctionality mf = (ESRI.ArcGIS.ADF.Web.DataSources.IMapFunctionality)Map1.GetFunctionality(resource_index);

//先得到functionality，再获取resource

ESRI.ArcGIS.ADF.Web.DataSources.IGISResource gisresource = mf.Resource;

bool supported = gisresource.SupportsFunctionality(typeof(ESRI.ArcGIS.ADF.Web.DataSources.IQueryFunctionality));

if (supported)

{

    ESRI.ArcGIS.ADF.Web.DataSources.IQueryFunctionality qfunc;

    qfunc = (ESRI.ArcGIS.ADF.Web.DataSources.IQueryFunctionality)gisresource.CreateFunctionality(typeof(ESRI.ArcGIS.ADF.Web.DataSources.IQueryFunctionality), null);

    string[] lids;

    string[] lnames;

    qfunc.GetQueryableLayers(null, out lids, out lnames);

    ESRI.ArcGIS.ADF.Web.SpatialFilter spatialfilter =

new ESRI.ArcGIS.ADF.Web.SpatialFilter();

    spatialfilter.ReturnADFGeometries =

false;

    spatialfilter.MaxRecords =

1000;

    spatialfilter.WhereClause = txtQuery.Text;

    datatable = qfunc.Query(null, lids[0], spatialfilter);

}

       这段代码和《ArcGIS Server 开发系列（二）--Web ADF 编程》示例中的代码相比，没有太多改动的地方，用到了      ESRI.ArcGIS.ADF.Web.DataSources.IMapFunctionality，它继承于ESRI.ArcGIS.ADF.Web.DataSources.IGISFunctionality 接口。每一个web control可能拥有多个functionality，而funtionality是各种resource展现出来的，因此可以通过web controls--funcionalities--resources这条路线来获得当前的资源，那么如何让查询结果高亮显示呢？

//重新获得Map1控件所有的functionality

IEnumerable gfc = Map1.GetFunctionalities();

ESRI.ArcGIS.ADF.Web.DataSources.Graphics.MapResource gResource = null;

foreach (IGISFunctionality gfunc in gfc)

{

    //找到名为"Selection"的MapResource

if (gfunc.Resource.Name =="Selection")

    {

        //down cast到ESRI.ArcGIS.ADF.Web.DataSources.Graphics.MapResource

        gResource = (ESRI.ArcGIS.ADF.Web.DataSources.Graphics.MapResource)gfunc.Resource;

    }

}

if (gResource ==null)

    return;

ESRI.ArcGIS.ADF.Web.Display.Graphics.ElementGraphicsLayer glayer = null;

foreach (System.Data.DataTable dt in gResource.Graphics.Tables)

{

    if (dt is ESRI.ArcGIS.ADF.Web.Display.Graphics.ElementGraphicsLayer)

    {

        glayer = (ESRI.ArcGIS.ADF.Web.Display.Graphics.ElementGraphicsLayer)dt;

        break;

    }

}

if (glayer == null)

{

    glayer = new ESRI.ArcGIS.ADF.Web.Display.Graphics.ElementGraphicsLayer();

    gResource.Graphics.Tables.Add(glayer);

}

//清除已有数据

glayer.Clear();

DataRowCollection drs = datatable.Rows;

int shpind = -1;

for (int i = 0; i < datatable.Columns.Count; i++)

{

    if (datatable.Columns.DataType == typeof(ESRI.ArcGIS.ADF.Web.Geometry.Geometry))

    {

        //找到Geometry字段的序号

        shpind = i;

        break;

    }

}

try

{

    foreach (DataRow dr in drs)

    {

        ESRI.ArcGIS.ADF.Web.Geometry.Geometry geom = (ESRI.ArcGIS.ADF.Web.Geometry.Geometry)dr[shpind];

        //创建一个GraphicElement

        ESRI.ArcGIS.ADF.Web.Display.Graphics.GraphicElement ge =null;

        ge = new ESRI.ArcGIS.ADF.Web.Display.Graphics.GraphicElement(geom, System.Drawing.Color.Yellow);

        ge.Symbol.Transparency = 50.0;

        //将GraphicElement添加到ElementGraphicsLayer中

        glayer.Add(ge);

    }

}

catch (InvalidCastException ice)

{

    throw

new Exception("No geometry available in datatable");

}

if (Map1.ImageBlendingMode == ImageBlendingMode.WebTier)

{ Map1.Refresh(); }

else

if (Map1.ImageBlendingMode == ImageBlendingMode.Browser)

{

    //只刷新Graphics Resource

    Map1.RefreshResource(gResource.Name);

}

       这次我们没有将搜索到的结果绑定到控件上，只要得到高亮显示的结果，测试一下程序，看看能得到什么样的效果。

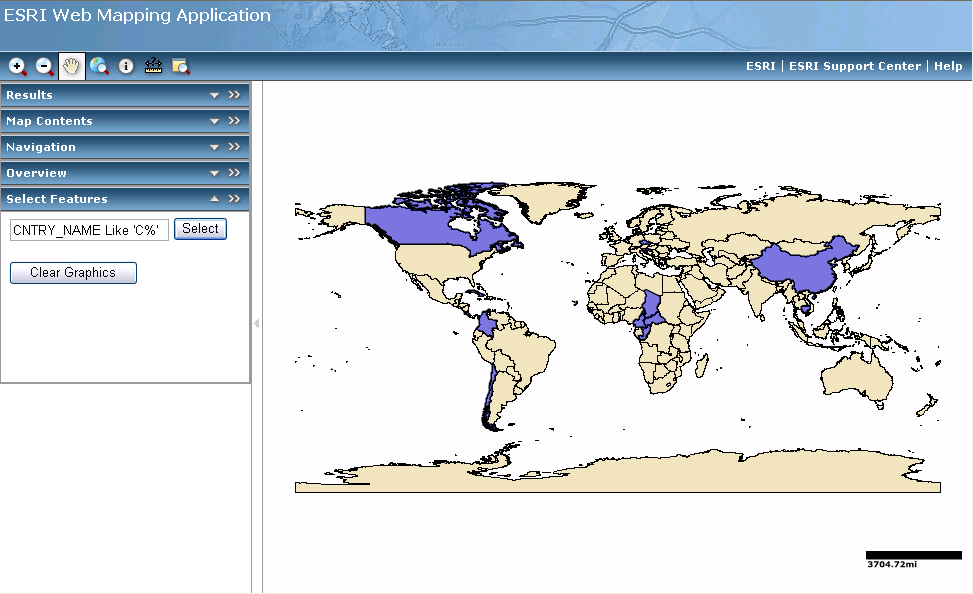

       搜索出国家名称以"C"开头的国家，最典型的“中国”、“加拿大”已经找到了，这样我们就实现了高亮显示的功能。同样，我们进行开发后的小结，能想到些什么呢？还是按照CH风格来进行总结：

       第一，GraphicsLayer有两个子类，ElementGraphicLayer和FeatureGraphicLayer，因为程序中只需要暂时显示查询的结果，因此将查询要素存为ElementGraphicLayer就可以，想想在什么情况下使用FeatureGraphicLayer。

       第二，ElementGraphicLayer继承于System.Data.DataTable，gResource.graphics属于 System.Data.DataSet类型，这样使得我们在开发过程中，可以将GraphicElement添加到 ElementGraphicLayer，然后将ElementGraphicLayer添加到gResource.graphics，通过这种途径来向 GraphicsLayer的mapresource中添加数据，这种机制方便了我们能够像操纵datatable和dataset一样来控制 mapresource中的数据，既和.Net无缝整合，也在一定程度上降低了Server开发难度，例如代码中glayer.Clear()调用了datatable的clear()方法，还有后面GraphicElement的创建。

       第三，Map1.ImageBlendingMode决定了地图的刷新是刷新整个页面，还是仅刷新当前mapresource，这样的设计在web开发中尽可能的较少了网络数据传输量。
