MapObjects地图填充符号库扩展[Dotnet C#]

       在地图制图学中，将所有的地图符号划分为三大类：点状符号、线状符号和面状符号。

       各种GIS平台都有自己的符号库用于地物的表示。ESRI的ArcMap中就提供了非常丰富的地图符号库，在安装目录下的Bin\Styles目录中你会发现许多以.Style的文件，这些文件中存储的就是一些符号信息。另外安装目录下的Styles目录中有许多以.ServerStyle为扩展名的文件，这些也是ESRI提供符号库文件，不过这些是专门提供给ArcGis Engine使用的。关于.Style和.ServerStyle的信息访问www.esri.com可以获得更多的信息。通过这些符号库用户可以在ArcMap中制作出各式各样的专题地图。ArcMap中提供的符号信息非常丰富，基本满足了用户的需求，当然在不够用的情况下还可以自己增加符号库中的符号，甚至制作一套自己的符号库。

       MapObjects是ESRI提供的一组供应用开发人员使用的制图与GIS功能组件。它由一个OLE控件和一系列可编程OLE对象组成。利用MapObjects, 开发人员可以在应用程序中添加制图和GIS功能。由于利用MapObjects组件开发出系统开销小，开发周期也相对短些，因此许多应用系统都采用它。ArcGIS Engine是ESRI ArcGIS 9系列中推出的高级地图应用组件，功能非常强大开发也非常容易，对于MapObjects和ArcGIS Engine ESRI的观点好象是更推荐使用ArcGIS Engine进行开发，不过ArcGIS Engine占系统资源多，普通配置的机器运行ArcGIS Engine开发出来的系统比较慢。

       还是回到符号上来，MapObjects对点、线、面地理要素分别提供了相应的符号。

       1、点符号：MapObjects提供了4个基本的点符号，不过可以通过TrueType字体对点符号进行扩充，如：Wingdings索引为81的符号就是一架小飞机了。可以用造字程序创建自己的TrueType字体符号库，Font Creator Program 是一个TrueType字体造字程序非常好用。另外还可以实现ICustomMarker进行扩充。不过使用TrueType字体比实现ICustomMarker的操作更为有效方便。

       2、线符号：MapObjects只提供5个基本的线符号，需要更多的线型只能自己通过实现ICustomLine接口来扩充。

       3、面符号：MapObjects中包含11中填充的符号。与点、线符号类似可以通过实现ICustomFill进行扩充。

    下面主要讨论Dotnet C# 实现MapObjects面符号的扩充。我们知道WIN API提供了位图画刷，且画刷可以支持彩色相关位图及设备不相关位图。因此我们可以通过位图BITMAP构建画刷进行面区域的填充，如果完全通过底层的WIN API从图片创建BITMAP位图填充的画刷，对于API不太了解的人来说感觉很麻烦。不过还好通过Dotnet框架只需要几个API就可以搞定了，而且还可以很好的对这些符号进行组织，如：增加、删除、编辑、存档等。

       下面是需要用到的WINAPI函数：

 #region 调用Windows API 的GDI函数

[DllImport("gdi32.dll", EntryPoint="PolyPolygon")]

public static extern int PolyPolygon (

 int hdc,

 ref int lpPoint,

 ref int lpPolyCounts,

 int nCount

 );//绘制多边形

[DllImport("gdi32.dll", EntryPoint="CreatePen")]

public static extern int CreatePen (

 int nPenStyle,

 int nWidth,

 int crColor

 );//创建画笔

[DllImport("gdi32.dll", EntryPoint="SelectObject")]

public static extern int SelectObject (

 int hdc,

 int hObject

 ); //将对象[画笔、画刷、位图等]选入指定的设备描述表

[DllImport("gdi32.dll", EntryPoint="DeleteObject")]

public static extern int DeleteObject (

 int hObject

 );//删除对象 释放资源

[DllImport("gdi32.dll", EntryPoint="CreatePatternBrush")]

public static extern int CreatePatternBrush (

 int hBitmap

 );//通过位图创建画刷

#endregion

       为了更好的组织符号信息以及利于复用，可以编写两个可以序列化[Serializable]的类：填充符号：PatternStyle和符号集：StyleContainer

       PatternStyle： 描述符号的基本信息：符号内容即图象[Image]、符号名称[PatternName]、符号描述[PatternDescription]。

       StyleContainer：是一系列PatternStyle的集合，并包含一些增、删、修改PatternStyle的方法以及保存和打开二进字填充样式文件[*.pattern]的静态方法。标明[Serializable]的类在Dotnet中可以方便的进行序列化存储为本地的文件。标明[Serializable]的类的存取：

/// <summary>

/// 读去填充样式文件

/// </summary>

/// <param name="filename">样式文件路径</param>

public static StyleContainer LoadStyles(string filename)

{

 try

 {

  Stream StreamRead = File.OpenRead(filename);

  BinaryFormatter BinaryRead = new BinaryFormatter();

  StyleContainer StyleContainerObj =  BinaryRead.Deserialize(StreamRead) as StyleContainer;

  StreamRead.Close();

  return StyleContainerObj;

 }

 catch

 {

  return null;

 }

}

/// <summary>

/// 保存填充样式文件

/// </summary>

/// <param name="styles">StyleContainer对象</param>

/// <param name="filename">存储文件名</param>

public static void SaveStyles(StyleContainer styles,string filename)

{

 Stream StreamWrite = File.Create(filename);

 BinaryFormatter BinaryWrite = new BinaryFormatter();

 BinaryWrite.Serialize(StreamWrite,styles);

 StreamWrite.Close();

}

       实现ICustomFill接口，主要实现SetupDC、ResetDC和Draw三个函数。

private int g_hOldPen;

private int g_hPen;

private int g_hOldBrush;

private int g_hBrush;

private PatternStyle m_PatternStyle;

#region ICustomFill 成员

public void ResetDC(int hDC)

{

 // TODO:  添加 Polygons.ResetDC 实现

 //释放资源

 if(this.g_hPen != 0)

 {

  SelectObject(hDC,g_hOldPen);

  DeleteObject(g_hPen);

 }

 if(this.g_hOldBrush != 0)

 {

  SelectObject(hDC,g_hOldBrush);

  DeleteObject(g_hBrush);

 }

}

public void SetupDC(int hDC, double dpi, object pBaseSym)

{

 // TODO:  添加 Polygons.SetupDC 实现

 //边界样式

 ESRI.MapObjects2.Core.Symbol sym = pBaseSym as ESRI.MapObjects2.Core.Symbol;

 g_hPen = CreatePen(sym.Style,sym.Size,(int)sym.Color);

 //通过GDI+和API从Bitmap创建画刷

 System.Drawing.Bitmap bmp =( System.Drawing.Bitmap)this.m_PatternStyle.Image;

 int ibmp = bmp.GetHbitmap().ToInt32();

 g_hBrush = CreatePatternBrush(ibmp);

 DeleteObject(ibmp);

}

public void Draw(int hDC, ref int points, ref int partCounts, int numParts)

{

 // TODO:  添加 Polygons.Draw 实现

 //将画笔、画刷选入当前的设备描述表

 this.g_hOldPen  = SelectObject(hDC, g_hPen);

 this.g_hOldBrush = SelectObject(hDC,g_hBrush);

 //绘制多边形

 PolyPolygon(hDC,ref points,ref partCounts,numParts);

}

#endregion

       应用示例：

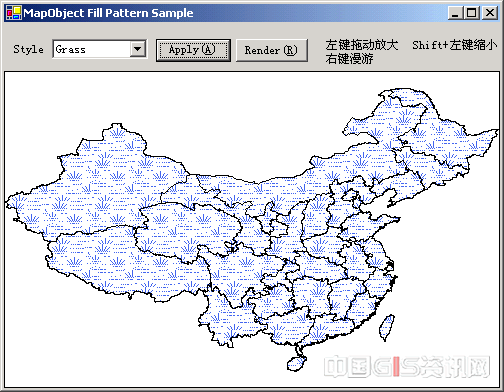

图一、单一符号填充效果

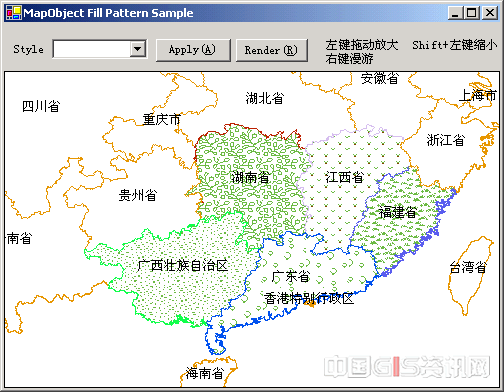

图二、独立值填充效果
