ArcGIS空间分析模块学习指南(八)

       2.2.6 计算土方量工具(Cut/Fill)　

       兔八哥第一次使用ArcGIS扩展模块就是用来计算土方量的，当时在新疆煤田灭火处，他们手头有挖方前和挖方后的地表GPS数据。希望能计算出工程的实际土方量。当时使用的版本上ArcGIS8.1，好象这个工具还是在3D扩展模块中，Spatial扩展模块中没有的（记不清楚了！）

       计算土方量的方法

       因为兔八哥手头没有合适的数据只能将大概步骤写下来：

       Step 1:一般情况下，我们手头的数据都是用GPS采集的x,y,z文本数据。首先我们需要根据这些数据生成一个点状的Shapefile，当然挖方前后各自生成一个（如果不会，GIS空间站上有这方面的步骤）。

       Step 2: 利用3D扩展模块，利用Shapefile分别生成挖方前后的Tin。(其实这个时候，你会发现3D模块中也有Cut/fill工具，呵呵，这个和Spatial模块中完全相同)。

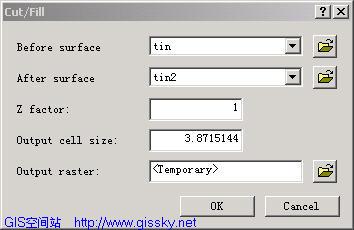

Step 3: 利用Spatial Analyst工具条中Surface Analysis---->Cut/Fill,在Before Surface和After Surface中分别选择挖方前后的Tin。

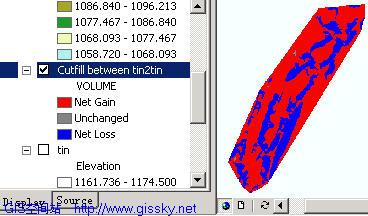

       Step 4:处理后，结果如下图所示。用不同的颜色显示土方变化，红色表示土方增加，兰色表示土方减少，其他的为没有变化的区域。

       step 5: 在处理结果的属性表中，对Volume字段中正负属性值分别选择，进行统计，在这就不详细讲解了。
