ArcGIS空间分析模块学习指南(七)

        2.2.5 可视域分析(Viewshed)

　    可视域分析又称通视分析，它属于根据地形进行最优化处理范畴，比如建设一个电视发射站，设置雷达站以及在航海，航空，军事上面都被广泛的应用。

       下面我们一起进行操作吧：

       Step 1:首先，打开下载数据中的surface.mxd这个地图文档。前面我们做了一个山体阴影生成了一个Grid（兔八哥生成的命名为HillShade），把该数据增加到地图文档中。在地图文档中有一个“哨所”的图层，将该图层可视。本小节中我们将研究一下，这些哨所的可视范围。

       Step 2:设置分析环境　　在Spatial Analyst工具条中，Spatial Analyst菜单下，点击Options。设置你的工作目录；设置Extent为"Same as Layer elevgrid";设置Cell Size "Same as Layer elevgird".

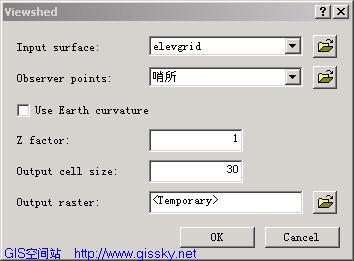

       Step 3: 生成哨所的可视域　　在Spatial Analyst菜单--->Surface Analysis---->Viewshed，出现下面这个控制面版，在Input Surface 中选择elevgrid,Observer Points为观察点图层。其他使用缺省值。

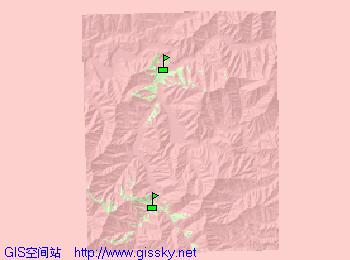

       Step 4:生成可视域非常的慢，可要有耐心哦。生成后，如下图所示，显得不很直观。下面我们将对他进行符号化。

       Step 5:在ArcMap目录表中，将Not Visible设置为无色填充，而Visible设置为红色填充。在ArcMap中增加Effects工具条，设置"Viewshed of 哨所"30%透明。处理后结果如下，其中红色区域就是两个哨所的可视区域。而其他区域不可视。

       Step 6:如果对你的作品感到满意，别忘记把他永久保存下来哦。
