ArcGIS空间分析模块学习指南(六)

       2.2.4 坡向计算(Aspect)

       坡向和坡度是互相关联的两个参数，坡度反映斜坡的倾斜程度，而破向则反映斜坡所面对的方向。当基于DEM计算坡向时，通常定义坡向为：过格网单元所拟合的曲面上某点的切平面的法线的正方向在平面上与正北方夹角。即法方向水平投影向量的方位角。(龚健雅 《地理信息系统基础》)

       下面我们一起进行操作吧：

       Step 1:首先，打开下载数据中的surface.mxd这个地图文档。我们将根据elevgrid这个栅格数据生成坡向图。

       Step 2:设置分析环境　　在Spatial Analyst工具条中，Spatial Analyst菜单下，点击Options。设置你的工作目录；设置Extent为"Same as Layer elevgrid";设置Cell Size "Same as Layer elevgird".

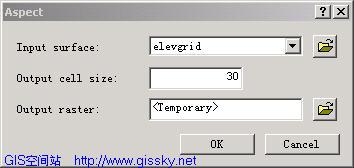

       Step 3: 计算坡向　　在Spatial Analyst菜单--->Surface Analysis---->Aspect，出现下面这个控制面版。感觉坡向中要求输入的参数较少。在Input Surface 中选择输入的Raster,输出的Cell Size使用缺省值。（注意Output raster中为<Temporary>，也就是生成的栅格数据为临时的。）

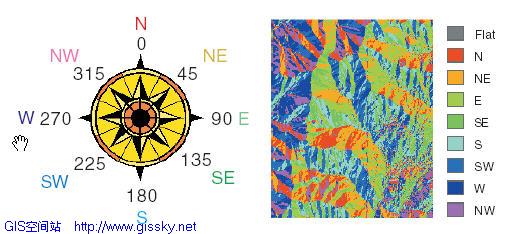

       Step 4: 结果如下图所示，不同的颜色表示不同的坡向（见Toc）。

       Step 5:别忘了，这个栅格数据是临时的，还需要把他永久保存下来,选择保存的路径和文件名就OK了。相信大家也都会了，兔八哥就不用图示了。
