ArcGIS制图手册(1-2)通用线符号的制作

       案例解析

       通用的线符号一般由多层组成，且多数使用制图线符号（Cartographic Line

       Symbol），通过属性来控制重复虚线式样、线段间连接点和线端头等，如图所示。

      一些通用线符号的示例

       简单的带轮廓的道路

       两个符号图层，均为制图线符号类型。底部的图层（轮廓）应较宽，通常为深色，如黑色。顶部的图层（填充）略窄，通常为鲜艳的颜色。

       圆形线，用于连接两个符号图层中的线接合点，从而确保成角度连接时连接处的美观。提示：填充下方，以单个宽线符号图层形式绘制的轮廓，在相交处和尖锐的拐角处，比以两条偏移平行线形式绘制的图像显示效果更佳。

       虚线铁路符号

       两个符号图层，均为制图线符号类型。底部的图层（管道线）应较宽，通常为黑色。顶部的图层（填充物）较窄，通常为白色。

       第二个（白色）图层的模板为一个方块开，一个方块关，间隔为 8 磅。线端头为“平端头”。

       自行车路线符号

       两个符号图层，一个是制图线符号类型，另一个是标记线状符号类型。

       标记图层的模板为一个方块开，九个方块关，间隔为 3 磅。 标记线符号为三图层字符标记符号。底部的两个图层由“ESRI 默认标记”字体中的 Unicode 190 字形组成（圆角方形）。第一个图层为黑色，大小为 12 磅。第二个图层为绿色，大小为 11 磅。第三个标记符号图层由 Unicode 189（符号化的骑车者）组成，白色且大小为 10 磅。

       实现过程

       下面以虚线铁路符号为例，介绍通用线符号的制作过程。

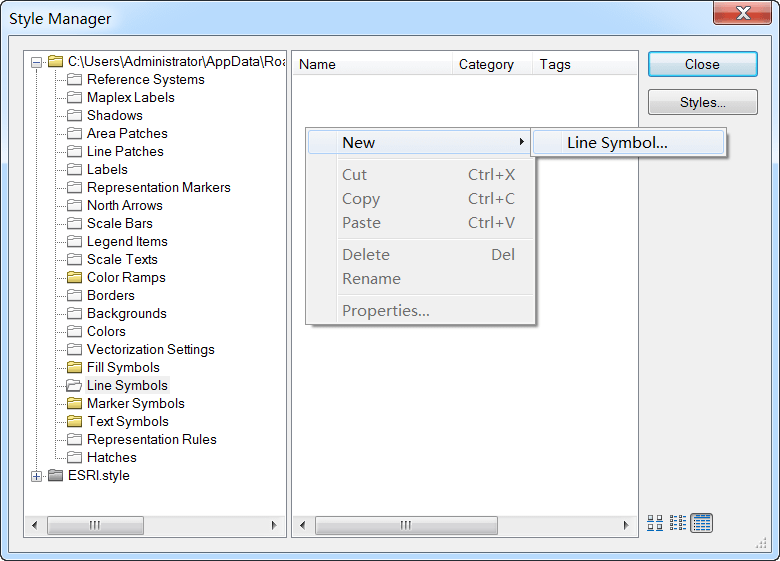

       1.启动ArcMap，单击File->Style Manager，在符号管理器中添加自定义样式文件（*.Style），创建新的线符号，如图；

       2.在线符号属性编辑窗口，单击Add Layer，添加线符号图层；

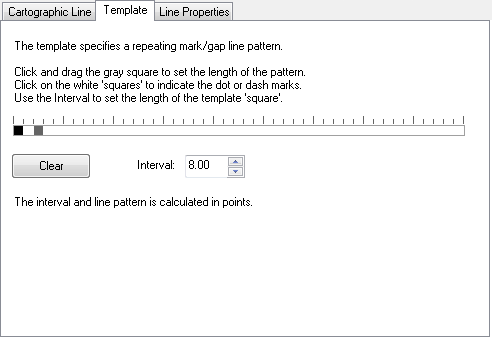

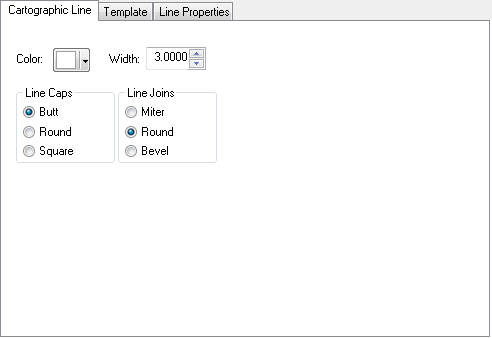

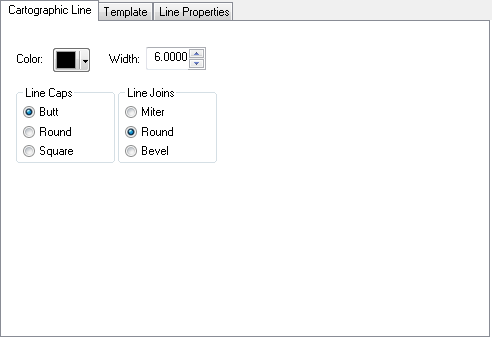

       3.设置线符号图层的属性，均选择Cartographic Line Symbol（制图线符号类型）。底部的图层较宽，宽度设置为6，颜色为黑色，线端头为Butt（平端头）顶部的图层较窄，宽度设置为3，颜色通常为白色，线端头为Butt，第二个图层的模板页为一个方块开，一个方块关，间隔为 8 磅，如图；

       4.单击OK，保存符号。制作完成的符号样式如下：

       以上就是通用线符号的制作方法，通过共享样式文件（*.Style），我们可以把自己制作的通用符号分享给他人或组织来使用，还可以通过协同工作共同丰富符号库内容。
