ArcGIS制图手册(1-3)带阴影的3D线符号的制作上篇

       上文中介绍了关于《通用线符号的制作》的相关内容，本文介绍一个小技巧：实现阴影的3D线符号。

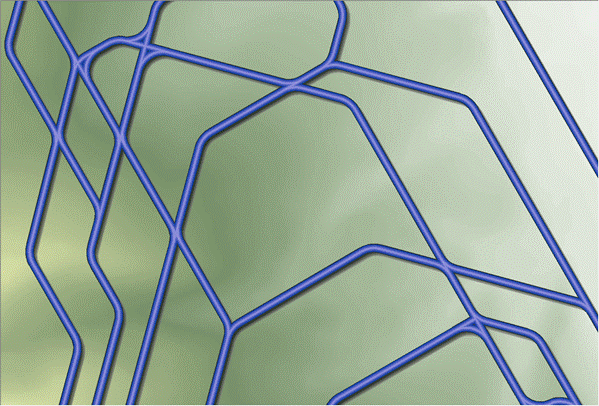

       阴影的3D线符号可以让这些线看起来与现实世界相似，比如地表上的各种管道，受光照作用时，表面有明暗变化、有阴影。本文实验了一些方法，可以制作出3D线符号，并增加阴影效果，如图所示。

       要表达这类符号，就要把明暗变化和阴影表现出来。明暗变化可以通过欧式距离和多环缓冲区方法实现。

       欧式距离方法

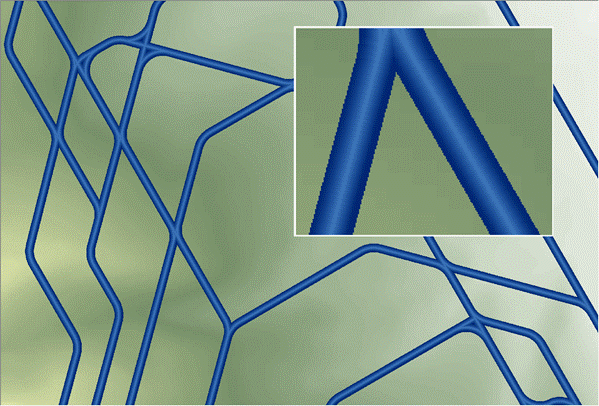

       使用Euclidean Distance工具，将线要素类作为输入数据源，距离参数设置为最终符号宽度的一半。然后，用color ramp（色带）符号化已被栅格化的线，使用由浅至深的颜色。符号化后，线的中心亮、边缘暗，接近人眼的视觉感受，如图：

       这种方法很简单，但栅格化的处理过程会使线的边缘像素化。虽然使用较小的cell

size（栅格大小）可以减轻像素化，但在某种程度上会增加数据处理的时间，生成更大的数据文件，同时降低显示效率。

       多环缓冲区方法

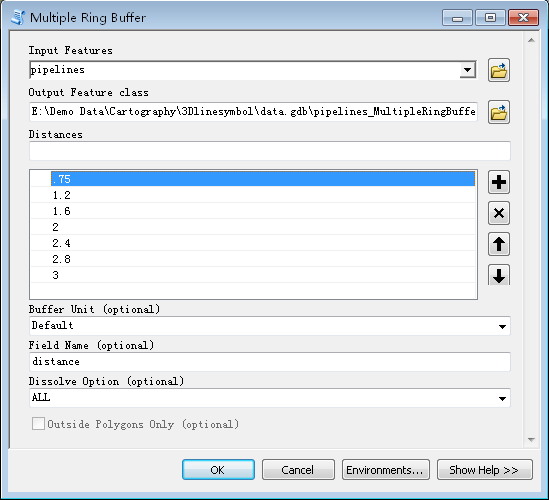

       想要获得清晰的边缘符号，建议使用矢量图层。使用Multiple Ring Buffer（多环缓冲区）工具，只要环足够，就可以产生平滑的渐变颜色。在指定缓冲距离时，确保输出结果的缓冲范围与最终符号相同。如图：

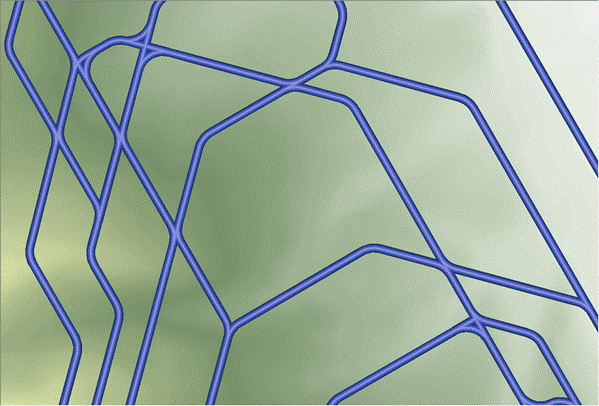

       环的数量有7个，距离逐渐变小。之后用浅蓝至深蓝色的色带符号化缓冲区，如图：

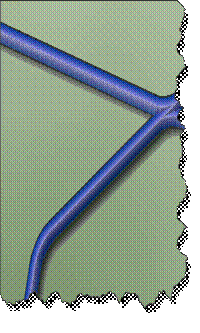

       由于最外侧的缓冲区使用深蓝色填充，且距离很窄，可以增加3D线符号的清晰度，同时将线符号从底图上抬升起来，增强3D效果。为了增加阴影，我们复制多环缓冲区图层，并使用制图表达。给符号增加几何效果“Move”，使符号在X方向上有个m偏移量、在Y方向上有个负m偏移量（使用Move效果比使用Offset效果有更多的位置控制项，可以独立控制X、Y）。然后，使用深灰至浅灰的色带符号化该图层，放置在下层，并赋以30%的透明度创造一种眩晕阴影效果，如图。

       前面提出的方法已经给我们提供了一套可行的制图解决方案，但不是理想的方案。我们喜欢线符号上的浅色部分适当偏离中心，来表示来自左上方的光源照射情景（这也是我们创造影子的原因）。然而，多环缓冲区在原2D线的两侧是等距离的，符号化效果也是对称的。下面，我们将结合以上方法，生成更理想的3D线符号。

        结合的方法

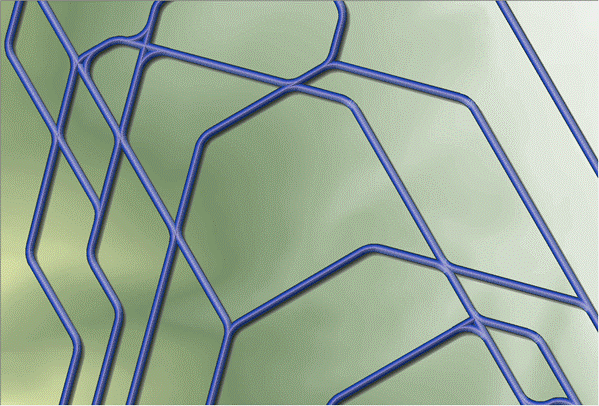

       返回前面用Euclidean Distance工具创建的图层，栅格除了表达离线中心的距离外，也可以用作其他用途。如果我们认为栅格值代表高程，而不是距离，我们可以用栅格创建山体阴影。使用工具，将欧式距离图层作为输入数据源，生成新的山体阴影图层。使用分类专题，将栅格符号化为10类。由于我们只想在阴影中增加一些坡度，可以用太阳光照斜率符号化像素，而不用颜色。数字上，意味着最低类别的方位是从0至大约我们数据最大值的一半。对于山体阴影图层，如果最大像素值是254，则最低类别是0-127，显示成无色。余下的9类值从128-254平等间隔，并用黑至白的色带符号化，为不发光的斜坡创建一系列的灰度值。把山体阴影图层放在其他图层的上方，设置透明度（如60%），给3D线上没有光照的部分增加一些阴影，使他们看起来更接近自然光照，如图。
