常用地图投影之方位投影(Azimulthal projection)

常用地图投影之方位投影(Azimulthal projection)
采用平面作为投影面,将地球椭球上的经纬网投影到该平面上,它也是圆锥投影的一种特例。

     定义:



     采用平面作为投影面,将地球椭球上的经纬网投影到该平面上,它也是圆锥投影的一种特例。







     分类:



     按投影面与地球相对位置的不同



     正轴方位投影



     地轴与投影平面垂直。



     横轴方位投影



     地轴与投影平面平行



     斜轴方位投影



     地轴与投影平面斜交。



     按透视关系



     非透视方位投影



     等角方位投影、等面积方位投影、任意方位投影(特例:等距离方位投影)



     透视方位投影



     按视点位置不同分为:

     正射方位投影:视点位于离球心无穷远处

     外心方位投影:视点位于离球心有限距离处

     球面方位投影:视点位于球面上

     球心方位投影:视点与球心重叠一致


     变形分析及其应用

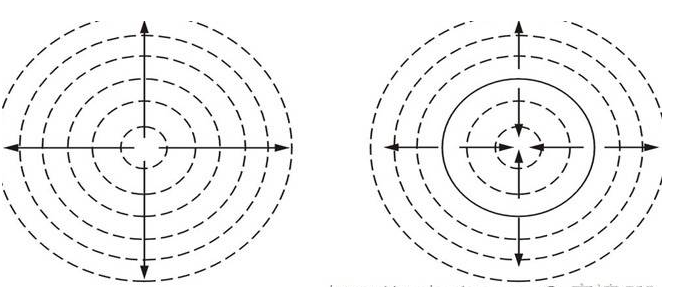

     方位投影的等变形线呈圆形,即在正轴中与纬圈一致, 斜轴或横轴中与等高圈一致。



     2013-05-25_180254



     适用范围:最适宜于具有圆形轮廓的地区。



     在两极地区,适宜用正轴方位投影。在赤道附近地区,适宜用横轴方位投影;其它地区用斜轴方位投影。



     具体应用



     等角方位投影



    在欧州有些大比例尺地图的数学基础采用它;美国的UPSUniversal polar Stereographic)通用极球面投影,其实质是正轴等角割方位投影。



     等面积方位投影



    在小比例尺制图中,特别是东西半球图,应用得较多。



    等距离方位投影



    大多数世界地图集中的南北极图采用正轴等距离方位投影。



     透视方位投影



     球心投影:可用于编制航空图或航海图。

     外心投影:在制作要求富有立体感的宣传鼓动图中应用较多。

     正射投影:应用较少。
