地图学中等高线原理及种类

     什么是等高线？

     等高线是地面上高程相等点的连线在水平面上的投影。

     等高线的基本特点

     位于同一条等高线上的各点高程相等；

     等高线是封闭连续的曲线；

     等高线图形与实地保持几何相似关系；

      在等高距相同的情况下，等高线愈密，坡度越陡，等高线愈稀，坡度越缓。

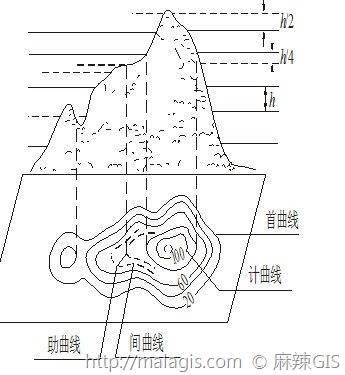

     等高线种类

     首曲线（又称基本等高线）

     是按基本等高距由零点（高程基准面）起算而测绘的等高线,通常用实线来描绘。

     计曲线（又称加粗等高线）

     是为了计算高程的方便加粗描绘的等高线，通常是每隔四条基本等高线描绘一条计曲线，它在地形图上以加粗的实线表示。

     间曲线（又称半距等高线）

     是相邻两条基本等高线之间补充测绘的等高线，用以表示基本等高线不能反映而又重要的局部形态，地形图上常以长虚线表示。

     助曲线（又称辅助等高线）

     是在任意的高度上测绘的等高线,表示那些别的等高线都不能表示的重要微小形态。

      等高线的判读

      三个基本概念

      绝对高程：起算面是1985年国家高程基准面。

      相对高程：地面上任意两点的绝对高程差。

      示坡线：指示坡度降低的方向。

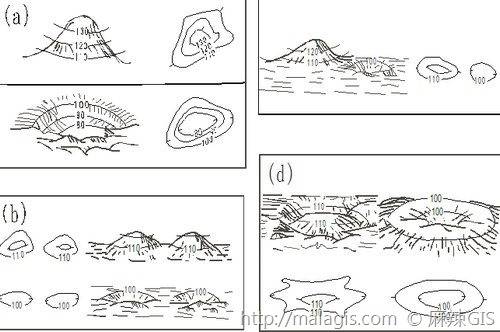

      如何判读等高线的高程？

      若是山头等高线闭合相套，愈向内的高程愈高；若是凹地等高线闭合相套，则愈向内的高程愈低;

      两山头等高线相邻，或两凹地等高线相邻，则两相邻等高线的高程都是相等的;

      山头等高线与凹地等高线相邻，相差一个等高距。即凹地的等高线低于山头等高线的一个等高距;

      山头等高线与凹地等高线相套(或者一个凹地等高线与一个山头等高线相套)，则相套的两条等高线同高。

      如图：

     基本的地貌形态及其判读

     地貌基本形态

     谷地

      是地表向一个方向倾斜延伸的狭长凹地

      斜坡

      斜坡与谷地有着密切的联系，从广义上说，斜坡应是谷地的一部分。可分为等齐斜坡。凹形斜坡、凸形斜坡、阶形坡等。

      山顶和山脊

      同一山体各反向斜坡的交汇处。可分为尖顶、圆顶和平顶。

      鞍部

      反向斜坡上谷地向源侵蚀，形成山脊上的低凹部分，形若马鞍。

      判读方法

      根据等高线的疏密判读：“山高坡陡”，故一般情况下高处坡陡等高线密，低处坡缓等高线稀；

      根据高程注记判读：高程点高程渐增的为上坡方向，渐减的为下坡方向，或高程注记的字头所朝方向判读为上坡方向；

      根据示坡线判读：示坡线与等高线连接的一端为高，是上坡方向，另一端为低，指向下坡方向。

      根据河流符号判读：由于水往低处流，故地图上河流由细变粗的符号或流向符号，都能指明倾斜向下的方向。水流上游—上坡方向，水流下游—下坡方向。

      根据山的各部形态综合判读：山顶高，鞍部低；山脊高、山谷低；山地高、平原洼地低等。

      下面是一个练习：
