江苏师范大学乡镇、土地利用数据技术服务

一、背景介绍

土地是人类赖以生存与发展的重要资源和物质保障,在人口-资源-环境-发展(PRED)复合系统 中,土地资源处于基础地位。随着现代社会人口的不断增长以及工业化、城市化进程的加速,人类对土地资源的开发利用强度不断增大,对土地资源的不合理利用,导致了严重的水土流失和生态环境恶化,人类面临的土地利用问题较历史上任何时候都更为突出。土地利用现状分析是在土地利用现状调查的基础上进行的。通过对土地资源的数量与质量、结构与分布以及土地利用现状与开发潜力等方面的分析,明确规划区域内土地资源的整体优势与劣势、制约优势土地资源开发利用的主要因素,揭示土地利用中存在的问题,从而明确土地资源开发利用的方向和重点,提出改善土地利用、提高土地利用率和生产力的对策和途径,既可以发挥区域资源优势、强化区域土地系统功能,又强调人地协调发展的土地利用规划,为制定土地利用规划提供重要的科学依据。因此,进行土地利用现状分析,对促进土地利用结构的调整与优化、综合整治、保护土地、充分挖掘土地利用上的潜力以及保持国民经济的持续健康发展等都具有十分重要的意义。

地理国情监测云平台应江苏师范大学的要求,对江苏省、安徽省、河南省、山东省2014年乡镇数据以及基于Landsat遥感影像生产的江苏省2000年、2005年、2010年、2015年30m栅格土地利用数据提供技术服务,以满足客户项目及科研工作的需要。

二.案例详情

服务单位

江苏师范大学

服务时间

2019.11

服务内容

江苏省、安徽省、河南省、山东省2014年乡镇数据以及江苏省2000年、2005年、2010年、2015年30m栅格土地利用数据

土地利用

本次土地利用数据技术服务的核心是基于Landsat系列遥感影像生产的江苏省数据产品,包括耕地、林地、草地、水域、建设用地和未利用地在内的6个一级类,包括有林地、灌木林、疏林地、其他林地和高、中、低覆盖度草地等25个二级类型,具体土地利用分类内容及含义如附件中表1所示。土地利用数据本次技术服务主要流程如下:

1.数据获取与数据准备

本研究采用的遥感影像数据来自美国马里兰大学和中国科学院国际科学数据服务平台,均采用美国陆地卫星于2000年、2005年、2010年所拍摄的Landsat5-TM30m以及2015年所拍摄的Landsat8- OLI30m遥感影像,云量均接近0%。本文的遥感影像成像时间不一致,根据瞬时状态下最大限度使图像上尽可能丰富地反映地表信息的原则,本次遥感调查主要选择5月下旬至6月中旬或8月下旬至9月中旬的图像,由于地物信息较清楚,由此带来的地物反射光谱差异显著,容易识别,影像解译比较容易。

2.数据预处理

在对影像数据进行分类解译之前,首先要对数据做预处理工作,主要步骤有:

(1)波段选择及融合

本文采用最佳指数法(Optimum Index Factor,简称)和特征值法相结合,共同确定了最佳波段组合,也就是Landsat5-TM4、3、2波段与Landsat8-OLI5、4、3波段,分别赋予红、绿、蓝色作为标准假彩色合成的RGB波段。这一假彩色影像最关键的是突出了植被特征,并且能提供丰富的信息,能充分显示各种地物特征的差别,便于分类,可以保证分类的准确性。

(2)图像几何校正与配准

本次技术服务采用的Landsat系列图像已经在中国遥感卫星地面站进行过辐射校正和几何粗校正,但为了使研究结果更加的科学、可信,则必须的对影像进行几何精校正。几何精校正是利用地面控制点(Ground control Point,GPC)对由各种随机因素引起的遥感图像进行几何畸变的校正。本研究以研究区的地形图作为参考图像,必要时辅以实地考察的GPS点,采用多项式几何纠正计算模型,对遥感影像进行几何精校正。

(3)图像增强处理

传感器获取的遥感图像含有大量地物特征信息,在图像上这些特征信息以灰度形式表现出来,当地物特征间表现的灰度差很小时,目视判读就无法辨认,图像增强处理是的目的在于突出图像中有用的信息,扩大不同图像特征之间的差别,从而提高对图像的解译和分析能力。遥感数字图像增强处理一般可分为两大类:频域法和空间域法。本文主要采用空间域图像增强方法,其遵循视觉效果比较好、计算相对简单、合乎应用要求的原则。另外,在后面遥感图像分类的新波段变量构造部分还应用了NDVI指数以区分植被和非植被以提高分类精度。

(4)影像拼接与裁剪

本案例中的研究区域为江苏省,则遥感影像数据需要覆盖整个江苏省,因此需要进行影像拼接,进行拼接时首先要参照某一遥感影像,将其它遥感影像进行直方图匹配处理,使得所有用到的遥感影像具有基本一致的色调,然后再将要用到的影像进行无缝的拼接处理,之后经过裁剪得到覆盖整个研究区的遥感影像。

3.分类方法

本次服务是基于Landsat等遥感信息基础上,在多位专家的参与下,采用全数字人机交互作业方法,同时参照有关地理图件和统计资料,结合外业实地考察验证,对地物的几何形状,颜色特征、纹理特征和空间分布情况进行分析,并在综合各位专家意见后,建立遥感影像解译标志。在内业建立解译标志与实现数据获取的基础上,不断的对解译模板进行修改,直到修改的模板经过评价以后比较满意为止,以提高土地利用/覆盖类型精度。动态图斑数据主要采用动态分割图斑法。参照国内外现有土地利用/土地覆盖 的分类体系,结合本项目的开展的目的和要求以及遥感信息源的情况,制定了有6个一级分类,25个二级分类的土地利用/土地覆盖分类体系。

在分类过程中,由于遥感图像自身的空间分辨率,同物异谱以及异物同谱现象广泛存在,所以错分和误分的情况很常见,因此对分类结果要做进一步的处理工作,也就是去除小图斑的工作,我们常称之为分类后处理。常用的分类后处理方法有:聚类统计(Clump)、过滤分析(Sieve)、去除分析(Eliminate)和分类重编码(Recode)等。

4.质量控制与检查

各工序过程质量按要求进行过程检查 ,需100%检查。

土地利用/覆盖数据抽样检查

对获取的土地利用/覆盖数据产品进行空间抽样检查,验证土地利用/覆盖数据类型定性是否正确。验证的方式主要依靠高分影像(要考虑影像的时效性)与野外实地验证相结合的方式作业,未达到抽样精度90%的重新修正数据。

5.技术服务成果展示如下图1

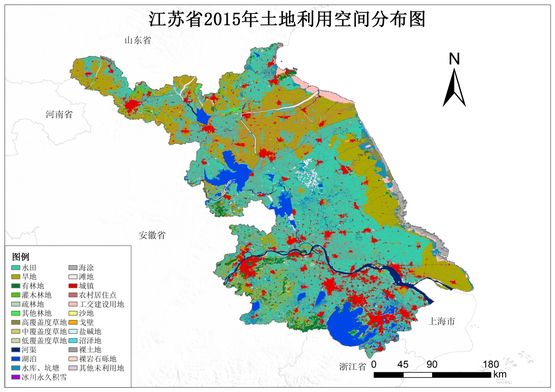

图.1江苏省2015土地利用现状图

附件:

表1土地利用分类内容及含义

一级类型

二级类型

编号

名称

编号

名称

含义

1

耕地

-

-

指种植农作物的土地,包括熟耕地、新开荒地、休闲地、轮歇地、草田轮作物地;以种植农作物为主的农果、农桑、农林用地;耕种三年以上的滩地和海涂。

-

-

11

水田

指有水源保证和灌溉设施,在一般年景能正常灌溉,用以种植水稻,莲藕等水生农作物的耕地,包括实行水稻和旱地作物轮种的耕地。

-

-

12

旱地

指无灌溉水源及设施,靠天然将水生长作物的耕地;有水源和浇灌设施,在一般年景下能正常灌溉的旱作物耕地;以种菜为主的耕地;正常轮作的休闲地和轮歇地。

2

林地

-

-

指生长乔木、灌木、竹类以及沿海红树林地等林业用地。

-

-

21

有林地

指郁闭度>30%的天然林和人工林。包括用材林、经济林、防护林等成片林地。

-

-

22

灌木林

指郁闭度>40%、高度在2米以下的矮林地和灌丛林地。

-

-

23

疏林地

指林木郁闭度为10-30%的林地。

-

-

24

其它林地

指未成林造林地、迹地、苗圃及各类园地(果园、桑园、茶园、热作林园等)。

3

草地

-

-

指以生长草本植物为主,覆盖度在5%以上的各类草地,包括以牧为主的灌丛草地和郁闭度在

10%以下的疏林草地。

-

-

31

高覆盖度草地

指覆盖>50%的天然草地、改良草地和割草地。此类草地一般水分条件较好,草被生长茂密。

-

-

32

中覆盖度草地

指覆盖度在>20-50%的天然草地和改良草地,此类草地一般水分不足,草被较稀疏。

-

-

33

低覆盖度草地

指覆盖度在5-20%的天然草地。此类草地水分缺乏,草被稀疏,牧业利用条件差。

4

水域

-

-

指天然陆地水域和水利设施用地。

-

-

41

河渠

指天然形成或人工开挖的河流及主干常年水位以下的土地。人工渠包括堤岸。

-

-

42

湖泊

指天然形成的积水区常年水位以下的土地。

-

-

43

水库坑塘

指人工修建的蓄水区常年水位以下的土地。

-

-

44

永久性冰川雪地

指常年被冰川和积雪所覆盖的土地。

-

-

45

滩涂

指沿海大潮高潮位与低潮位之间的潮浸地带。

-

-

46

滩地

指河、湖水域平水期水位与洪水期水位之间的土地。

5

城乡、工矿、居民用地

-

-

指城乡居民点及其以外的工矿、交通等用地。

-

-

51

城镇用地

指大、中、小城市及县镇以上建成区用地。

-

-

52

农村居民点

指独立于城镇以外的农村居民点。

-

-

53

其它建设用地

指厂矿、大型工业区、油田、盐场、采石场等用地以及交通道路、机场及特殊用地。

6

未利用土地

-

-

目前还未利用的土地,包括难利用的土地。

-

-

61

沙地

指地表为沙覆盖,植被覆盖度在5%以下的土地,包括沙漠,不包括水系中的沙漠。

-

-

62

戈壁

指地表以碎砾石为主,植被覆盖度在5%以下的土地。

-

-

63

盐碱地

指地表盐碱聚集,植被稀少,只能生长强耐盐碱植物的土地。

-

-

64

沼泽地

指地势平坦低洼,排水不畅,长期潮湿,季节性积水或常年积水,表层生长湿生植物的土地。

-

-

65

裸土地

指地表土质覆盖,植被覆盖度在5%以下的土地。

-

-

66

裸岩石质地

指地表为岩石或石砾,其覆盖面积>5%的土地。

-

-

67

其它

指其它未利用土地,包括高寒荒漠,苔原等。

乡镇区划

1.数据背景

江苏省、安徽省、河南省、山东省乡镇行政区划数据,是结合野外实测资料,同时参照有关地理图件,采用人机交互的方式开展行政区划地图矢量化工作,最终获取2014年江苏省、安徽省、河南省、山东省乡镇区划边界数据。主要包括省市乡、镇、街道矢量边界,精度满足1:10万比例尺要求。
2.数据属性

数据名称

江苏省、安徽省、河南省、山东省乡镇行政区划地图数据

数据类型

矢量

数据格式

shp

分辨率

1:10万

时间尺度

2014年

投影坐标

wgs84

覆盖范围

江苏省、安徽省、河南省、山东省

3.数据简介

行政区划是国家为了进行分级管理而实行的区域划分。中国现行五级行政区,即省级、地级、县级、乡级、村级,其中省、县、乡三级为基本行政区。

江苏省,简称,是中华人民共和国省级行政区。省会南京,位于中国大陆东部沿海,江苏界于北纬30°45'-35°20',东经116°18'-121°57'之间,北接山东,东濒黄海,东南与浙江和上海毗邻,西接安徽。江苏跨江滨海,湖泊众多,地势平坦,地貌由平原、水域、低山丘陵构成;地跨长江、淮河两大水系。江苏省属东亚季风气候区,处在亚热带和暖温带的气候过渡地带,气候同时具有南方和北方的特征。全省辖13个地级市,55个市辖区、22个县级市,19个县,合计96个县级区划。496个街道、719个镇、43个乡、1个民族乡,合计1259个乡级区划。

安徽省,简称,省名取当时安庆、徽州两府首字合成,是中华人民共和国省级行政区。省会合肥。位于中国华东,安徽界于东经114°54-119°37,北纬29°41-34°38之间,东连江苏、浙江,西接河南、湖北, 南邻江西,北靠山东,安徽省总面积14.01万平方千米。全省共有16个省辖市(地级市),9个县级市,52个县,44个市辖区,249个街道办事处,1239个乡镇(其中968个镇,271个乡(7个回族乡,1个回族满族乡,1个畲族乡))。省政府驻合肥市包河区中山路1号。

河南省,简称,中华人民共和国省级行政区。省会郑州,位于中国中部,河南界于北纬31°23'-36°22',东经110°21'-116°39'之间,东接安徽、山东,北界河北、山西,西连陕西,南临湖北,河南省总面积16.7万平方千米。河南辖郑州、开封、洛阳、平顶山、安阳、鹤壁、新乡、焦作、濮阳、许昌、漯河、三门峡、南阳、商丘、信阳、周口、驻马店17个省辖市,济源市1个省直管市,21个县级市,84个县,53个市辖区,1791个乡镇,660个街道办事处。省政府驻郑州市金水区金水东路22号。

山东省,中国华东地区的一个沿海省份,简称鲁,省会济南。位于中国东部沿海北纬34°22.9-38°24.01,东经114°47.5-122°42.3之间,自北而南与河北、河南、安徽、江苏4省接壤。山东省辖16个地级市,共57个市辖区、27个县级市、53个县,合计137个县级行政区。664个街道、1092个镇、68个乡,合计1824个乡级行政区。

江苏省、安徽省、河南省、山东省乡镇行政区划数据,是结合野外实测资料,同时参照有关地理图件,采用人机交互的方式开展行政区划地图矢量化工作,最终获取2014年江苏省、安徽省、河南省、山东省乡镇区划边界数据。主要包括省市乡、镇、街道矢量边界,精度满足1:10万比例尺要求。

4.数据成果展示

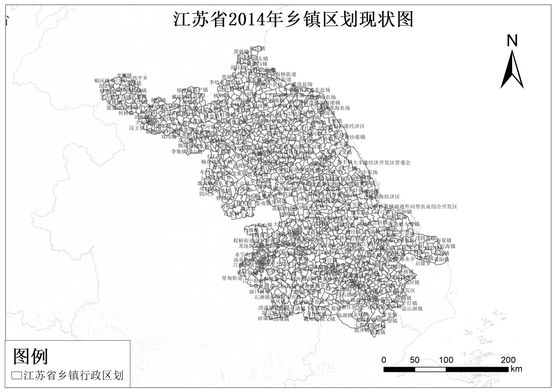

图2.江苏省乡镇区划现状图
