ArcCatalog———连接数据库

地图和图层是ArcGIS中组织和显示数据的重要方式。与纸质地图一样，这里讨论的地图也包含很多数据。这些地图上的数据是以图层的形式进行组织，并以特定的顺序进行编排的。每一幅地图都占一个“版面”，在“版面”中可以编排诸如图例、指北针、比例尺、注记和其他图表等地图要素。“版面” 显示了每张地图打印前的情况。

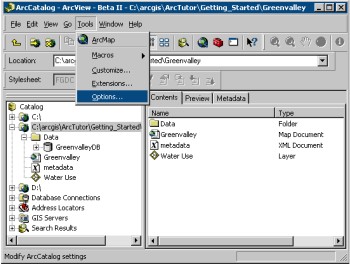

第一次打开ArcCatalog，可以看到Catalog目录树中有一个本地硬盘的子目录。单击Tools菜单中的Option选项，在Coordinate Systems, Database Connections, Geocoding Services, Internet Servers和Search Results子目录复选框中打勾，就可以把这些子目录添加到目录树中。然后，可以通过双击一个子目录或者单击子目录前的“+”标记来查看其具体内容。

用户还可以在目录树中创建一个新的子目录来存放自己的数据，以便于更容易查找数据。这个子目录就是连接（connection）。继续操作之前，用户必须要知道教程数据在电脑中的存储位置。

建立数据的连接

现在添加一个与教程数据文件夹之间的连接。在你删除它之前，这个新的节点将一直存在于Catalog树中。

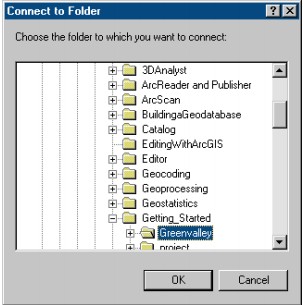

1.单击Connect to Folder按钮。

点击后，将打开一个窗口，可以浏览本机或联网电脑文件夹。

2.打开存放教程数据的文件夹，即ArcGIS\ArcTutor\Getting_Started\Greenvalley，然后单击OK按钮。

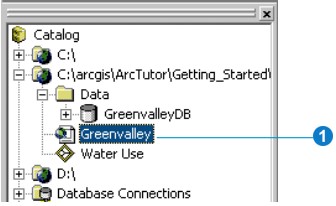

这样，新的连接就建好了，并在Catalog目录树中显示为一个子节点。

查看Greenvalley文件夹的连接

现在，用户就可以查看刚才添加的教程数据。

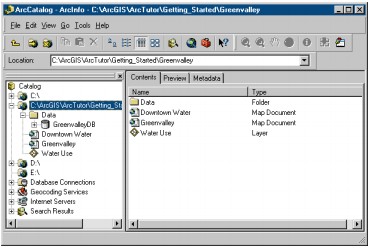

1. 单击ArcGIS\ArcTutor\Getting_Started\Greenvalley文件夹，在ArcCatalog窗口右侧可以查看其具体内容。

2. 单击“+”标记，显示目录树中的连接。在这个子目录中，包含了一个文件夹，两个地图文档和一个图层文件。

Greenvalley文件夹的专用图标表明它包含了GIS数据。在默认情况下，ArcCatalog可以识别多种不同类型的GIS数据，如shape文件、coverages、栅格图像、不规则三角网（TINs）、地理数据库以及投影文件等等。在默认情况下，它还可以显示所有可接受文件类型，如以.xml为扩展名的元数据文件。如果GIS分析中所用的文件类型不在其默认范围时，用户可以自定义ArcCatalog来识别其他文件类型，如文本文件等，使之为GIS所接受。

用户还可以关闭“显示以.xml为扩展名的文件”的选项，以使ArcCatalog目录树所显示的视图少一些。

1.单击Tools菜单中的Option选项。

2.单击General选项卡，在第二个面板中不选择Metadata documents选项，然后单击OK。

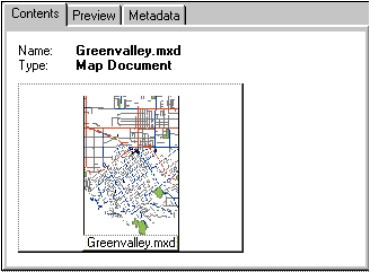

Greenvalley地图文档其实是一幅该市的普通地图。在该图的水资源利用图层中，以不同颜色的填充区域显示了每一地块的用水情况。

地图与图层

地图和图层是ArcGIS中组织和显示数据的重要方式。与纸质地图一样，这里讨论的地图也包含很多数据。这些地图上的数据是以图层的形式进行组织，并以特定的顺序进行编排的。每一幅地图都占一个“版面”，在“版面”中可以编排诸如图例、指北针、比例尺、注记和其他图表等地图要素。“版面” 显示了每张地图打印前的情况。

图层确定了我们如何组织地理要素，并将其绘制到地图上。图层也是指向地图数据实际存放位置的快捷方式，而且地图数据和图层文件并不需要存放在同一个地方。在此实例中，地图和图层文件数据都是存储在本地硬盘的Data文件夹里。

如果将地理数据存储在服务器的数据库中，客户端也可以创建该数据库的地图和图层。这样，在一个组织机构内可以十分容易地实现地图和图层的共享，从而减少了数据拷贝。
